多工位弯管铸造工装夹具结构设计

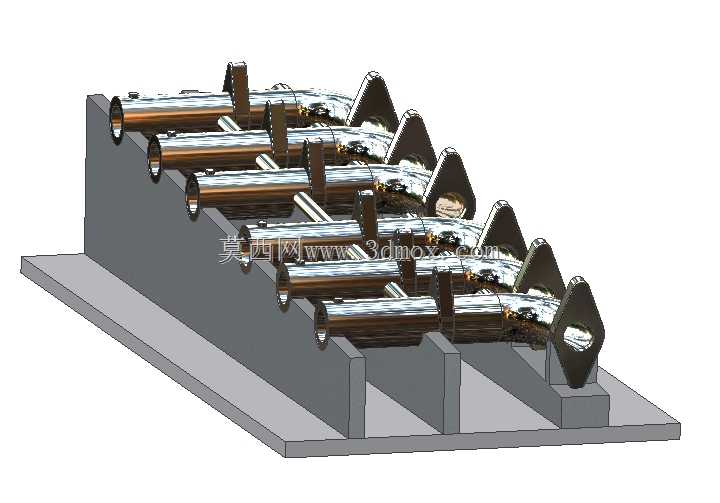

　　这套工装结构主要面向中小管径金属弯管的批量铸造生产场景，在砂型铸造、熔模铸造的制芯、合模工序中承担工件定位与夹持作用，可同时完成六件同规格弯管铸件的装夹定位，适配汽车管路、液压系统管件、水暖管件等中小批量弯管类铸件的生产需求。从结构布局来看，整套工装采用一体化底座设计，底部平直安装面可直接适配铸造生产线的标准工作台T型槽安装位，安装时无需额外加工过渡连接块，底座上的六组立式支撑肋板沿长度方向等距排布，相邻肋板间距根据弯管的直管段长度预留足够的操作空间，方便操作人员完成砂芯放置、合模校验以及后续的铸件脱模操作。每组支撑位对应一套弯管定位结构，一端设置与弯管管口直径匹配的定位止口，可直接插入弯管直管段完成径向定位，

　　另一端设置菱形定位挡块，挡块上开有与弯管端部轮廓匹配的仿形槽，可限制弯管的轴向窜动与周向转动，避免铸造过程中砂芯偏移导致的铸件壁厚不均问题。设计过程中重点考虑了铸造工况的高温耐受需求，支撑肋板与底座之间采用大圆角过渡结构，减少长期受热后的应力集中变形，定位止口与仿形挡块均采用可拆换结构，当生产不同管径、不同弯曲半径的弯管铸件时，仅需更换对应规格的定位组件即可快速完成工装切换，无需重新制作整套工装底座，可大幅降低多品种小批量铸件生产的工装投入成本。整套工装的外形尺寸适配常规铸造生产线的工位空间，长度方向可覆盖六件同规格弯管的排布需求，宽度方向预留足够的砂箱放置余量，高度方向根据弯管的弯曲高度设置，

　　保证合模时上下砂箱可完全覆盖所有装夹工件，不会出现干涉问题。在实际生产应用中，这套工装可有效减少单件工件的装夹找正时间，相比单工位工装，单批次装夹效率可提升四倍以上，同时统一的定位基准可保证同批次铸件的尺寸一致性，减少后续机加工工序的余量偏差，降低铸件的废品率。工装的底座底部设置有定位键槽，可与生产线工作台的定位键配合，保证工装每次安装的位置精度，避免重复安装时的位置偏差影响铸件尺寸。支撑肋板上还预留有排气槽结构，可在浇注过程中引导型腔内的气体排出，减少铸件气孔缺陷的产生，定位组件的表面均做了耐高温涂层处理，可承受浇注时的高温金属液冲刷，延长工装的使用寿命。
