木质结构永动变速演示装置

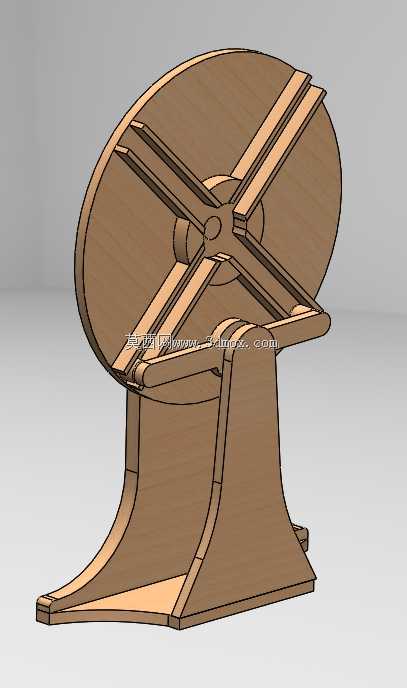

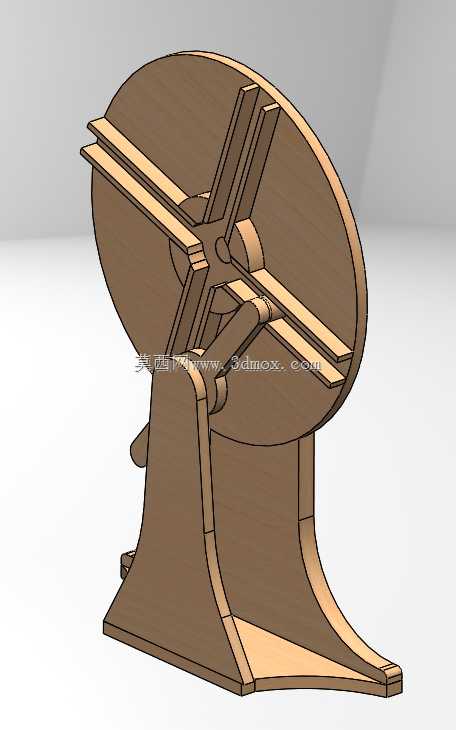

　　这套木质结构的变速演示装置，主要面向机械原理教学、科普展示场景设计，整体采用层压木质板材拼接成型，所有运动副均通过木质构件的精密配合实现，无需额外金属紧固件即可完成装配，适合作为创客空间、中小学科创课堂的实操演示载体，也可用于机械传动原理的静态展示。从结构布局来看，装置核心为大直径轮盘构件，轮盘中心设置十字交叉的辐条支撑结构，辐条上预留有可调节配重块的安装滑槽，通过调整配重块在滑槽内的固定位置，可改变轮盘整体的转动惯量分布，进而模拟不同变速比下的转动惯量匹配特性。轮盘下方的支撑座采用流线型扩底设计，底部支撑面的长宽尺寸约为轮盘直径的1.2倍，支撑座与轮盘的连接位置设置有低摩擦的木质转轴座，转轴与轴座的配合间隙控制在0.1mm以内，

　　既保证轮盘转动的灵活性，又避免径向窜动影响演示效果。在实际使用场景中，该装置可直观展示重力势能与转动动能的转换过程，轮盘边缘的凸起挡条可带动配套的从动构件实现间歇式传动，通过调整从动构件与轮盘的接触位置，可演示不同输入转速下的输出转速变化规律，帮助学习者理解变速机构的核心传动逻辑。设计过程中优先考虑了木质加工的工艺特性，所有构件均采用平面切割工艺即可加工完成，无需复杂的曲面铣削工序，单个构件的最大厚度不超过18mm，适配常规激光切割机的加工行程，装配时采用榫卯拼接与少量木质胶水粘接即可，装配完成后整体重心落在支撑座底面的中心区域，静态放置时的倾斜角度不超过0.5度，无需额外固定即可稳定放置在水平台面上。从安装边界来看，

　　装置整体占用的台面空间约为400mm*300mm，轮盘最高点距离台面的高度约为350mm，转动过程中轮盘边缘的最大运动半径不超过180mm，周边预留20mm的安全间隙即可满足演示操作需求，不会与周边放置的其他教具、展示物品产生运动干涉。支撑座的底部设置有两处嵌入式的防滑垫安装槽，可粘贴橡胶防滑垫提升放置稳定性，即使在轻微震动的台面上也不会出现滑移现象。轮盘与支撑座的转轴位置预留有拓展安装孔位，可根据演示需求加装指针、刻度盘等辅助构件，用于实时显示轮盘的转动角度、转速等参数，拓展装置的演示功能。整套装置的所有棱角位置均做了R2mm的圆角处理，避免操作过程中出现划伤风险，适配教学场景的安全使用要求。
