迷你巴哈赛车百力通发动机CVT变速结构

　　在小型越野赛车尤其是大学生巴哈SAE赛事的动力传动系统搭建中，CVT无级变速机构是决定整车动力输出平顺性、复杂地形通过能力的核心部件，这套适配百力通10hp单缸发动机的CVT主变速结构，正是针对迷你巴哈赛车的紧凑安装空间、大扭矩低速输出需求开发的传动核心单元。从实际装车场景来看，这套CVT结构直接安装在发动机动力输出端与后传动桥之间，不需要额外布置复杂的换挡操纵机构，能够根据发动机转速、整车行驶阻力自动调整传动比，在巴哈赛事常见的泥泞爬坡、砂石路面冲刺、连续颠簸越野等工况下，避免手动换挡带来的动力中断，让发动机始终保持在最佳扭矩输出区间，降低车手的操作负荷，同时减少传动系统的冲击载荷，提升整车动力传递的可靠性。

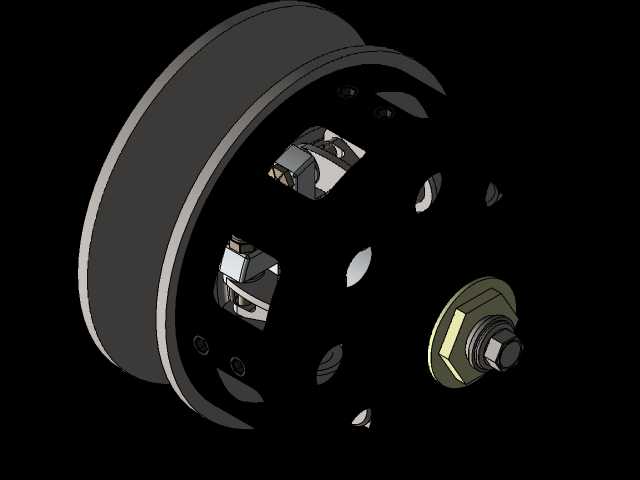

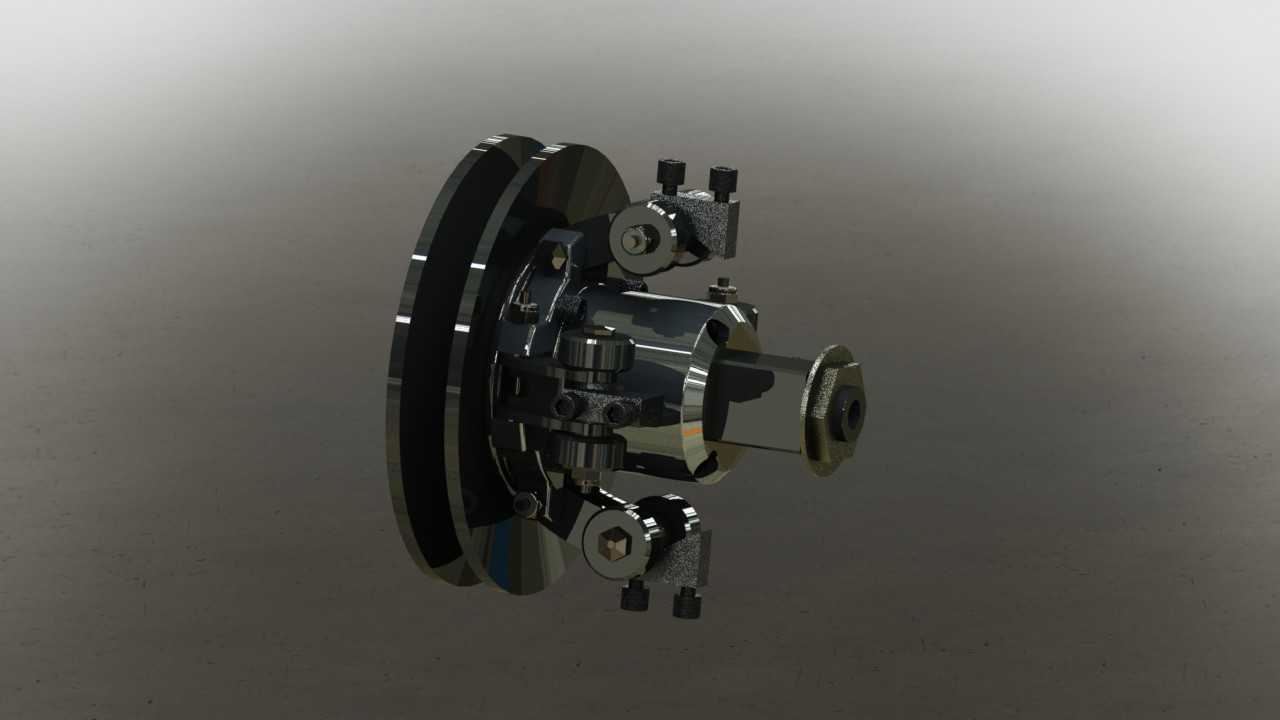

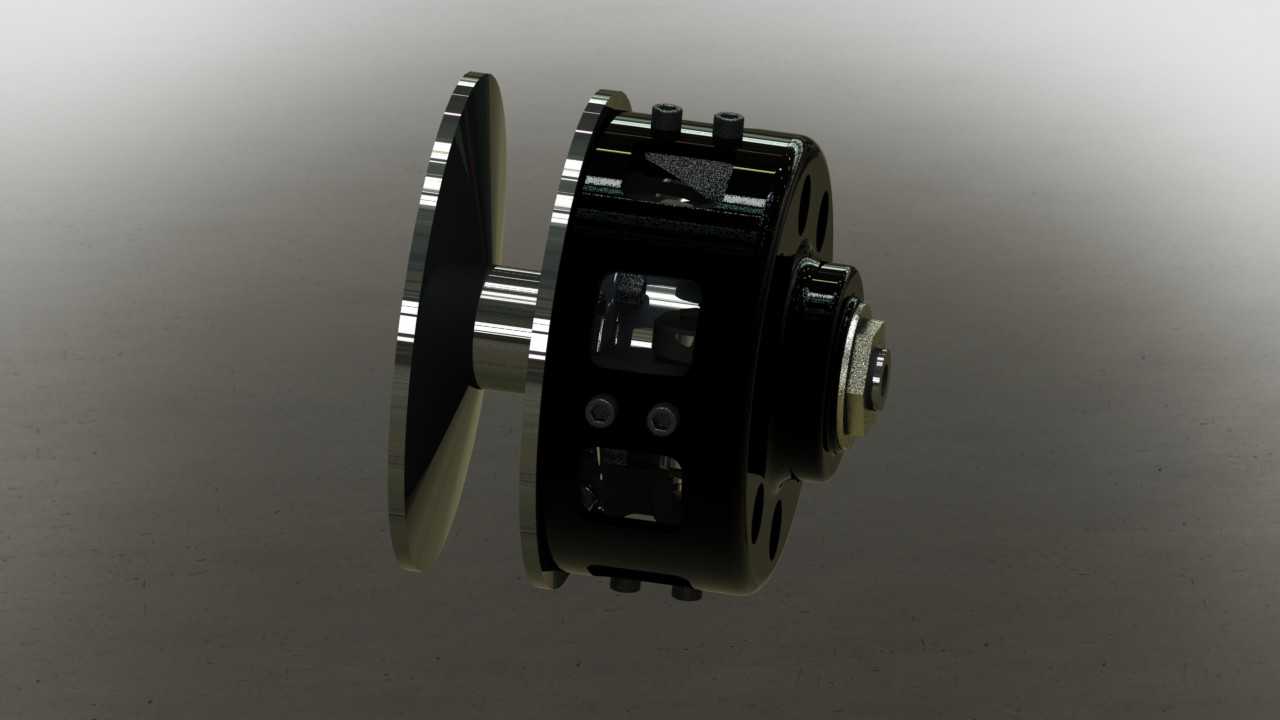

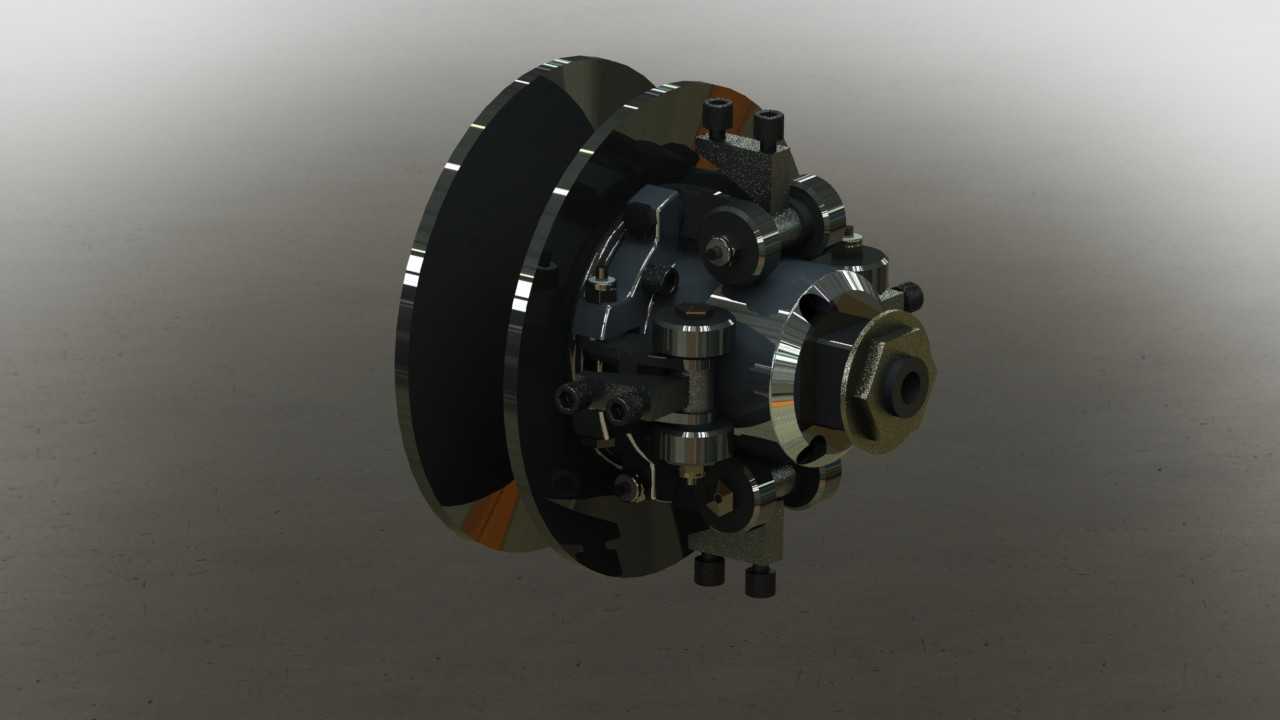

　　从功能特性上看，这套CVT结构采用主动轮、从动轮配合V型传动带的经典变速逻辑，主动轮端集成了离心式调速机构与扭矩感应结构，当发动机转速提升时，主动轮内的离心重块在离心力作用下沿滑道向外移动，推动主动轮的动锥盘向定锥盘靠近，挤压传动带让主动轮的工作直径逐步增大，对应从动轮端在弹簧力与传动带张力的共同作用下调整工作直径，实现传动比的连续无级变化；当整车遇到大阻力工况比如爬坡、陷车时，从动轮端的扭矩感应结构会自动夹紧传动带，避免传动打滑，保证大扭矩能够稳定传递到驱动轮。整个变速过程没有固定的换挡挡位，传动比变化完全线性，不会出现有级变速器换挡时的动力顿挫，非常适合巴哈赛车这种需要持续稳定动力输出的越野场景。

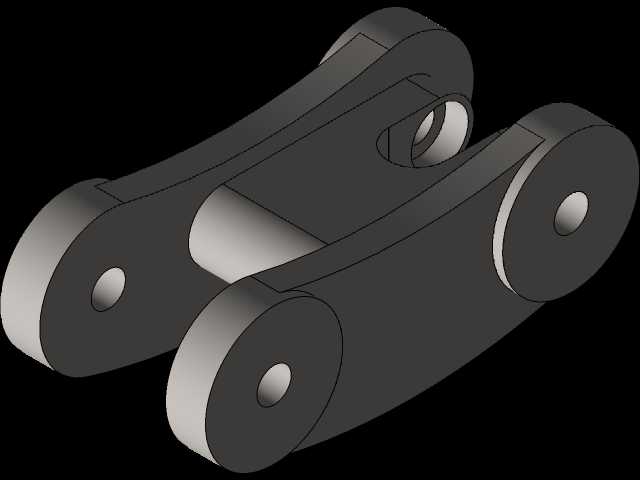

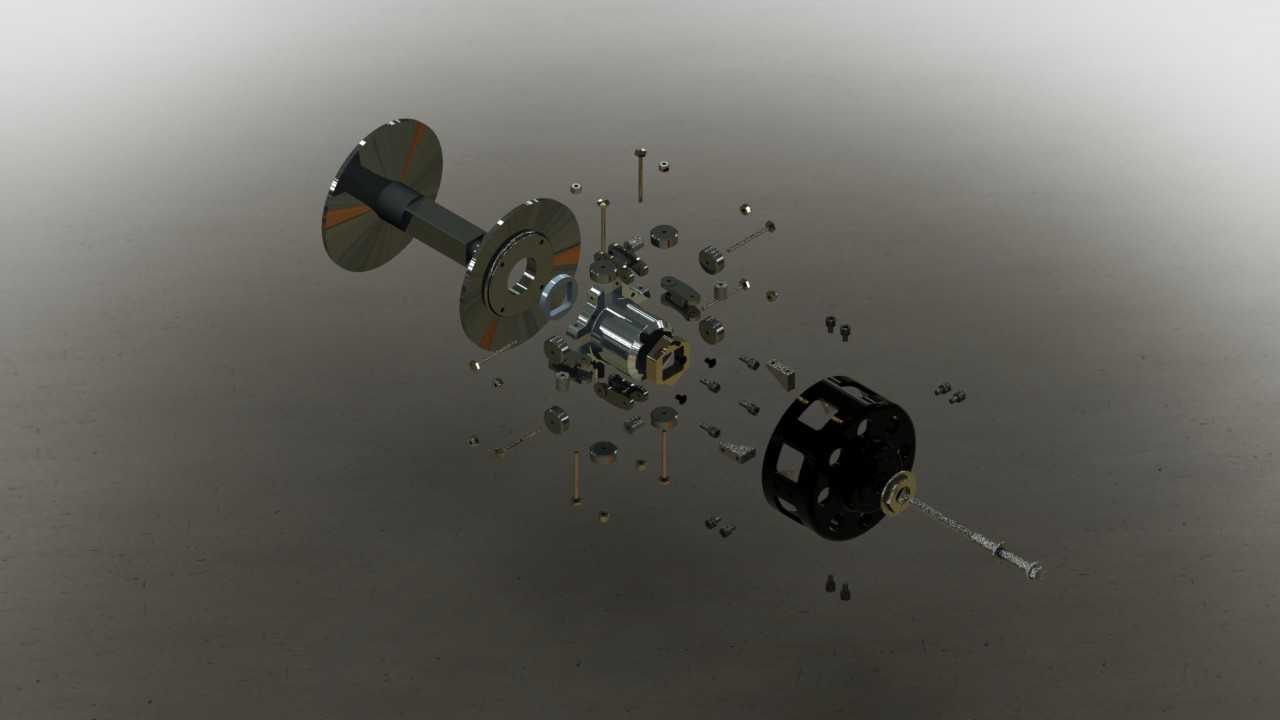

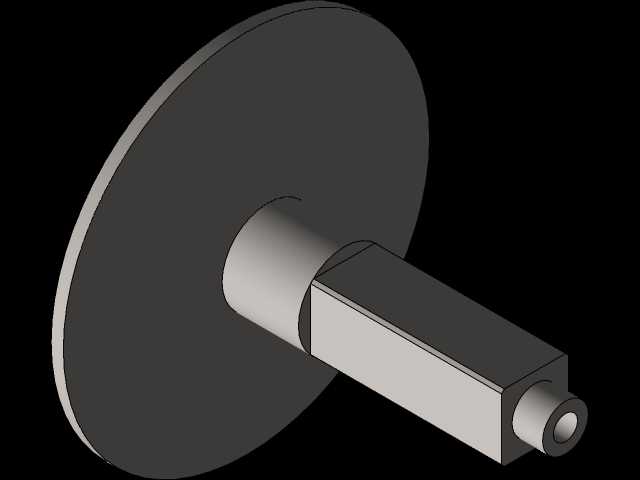

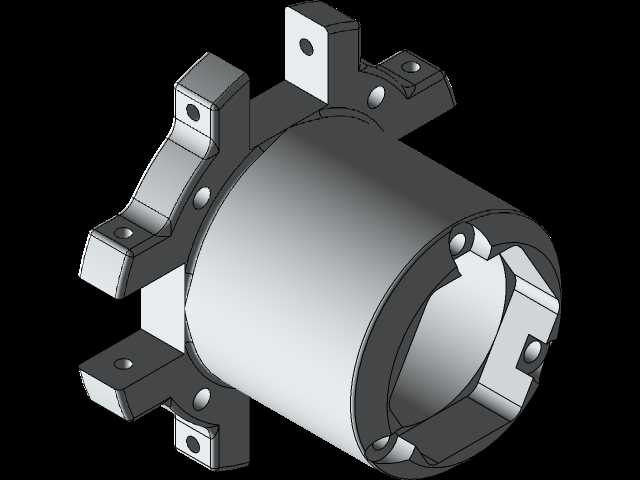

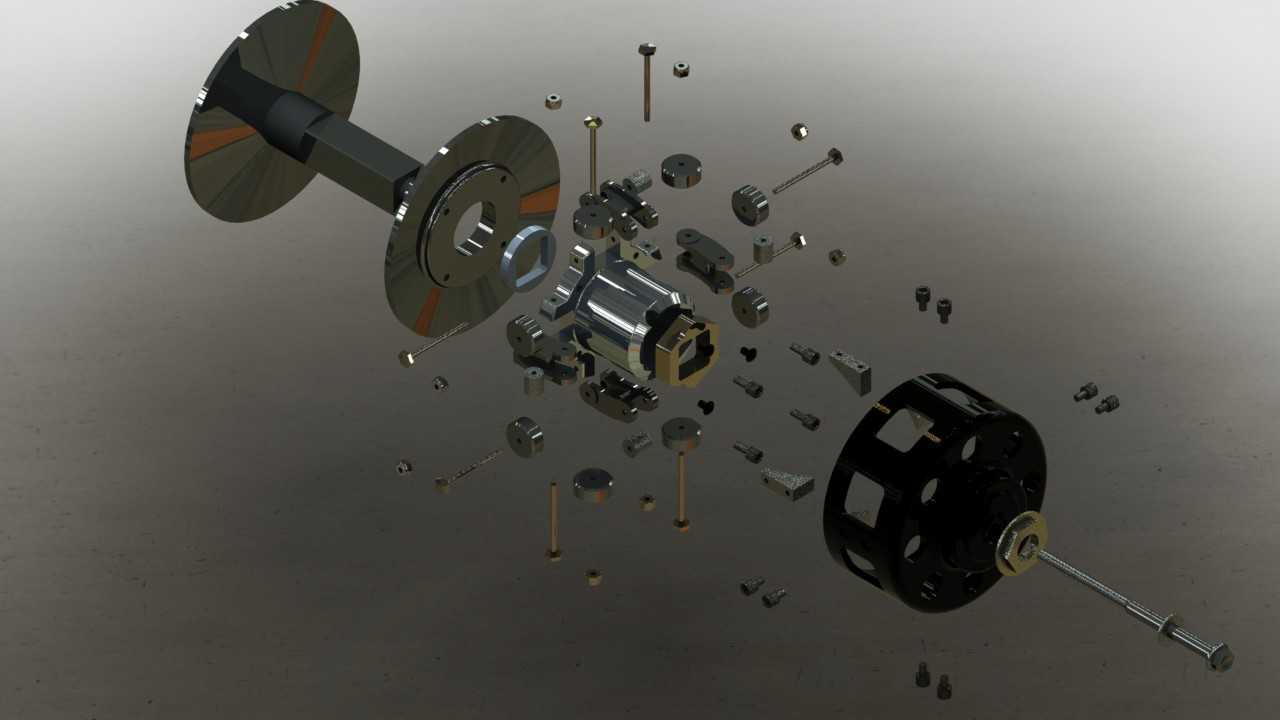

　　在设计思路层面，这套结构首先严格匹配百力通10hp发动机的输出轴尺寸、安装法兰定位基准，所有安装孔位的位置度公差控制在0.1mm以内，保证装车时不需要额外加工转接法兰就能直接固定在发动机箱体上，减少传动系统的整体悬臂长度，降低发动机输出轴的径向载荷。结构设计上充分考虑了巴哈赛车的轻量化需求，主动轮与从动轮的锥盘采用高强度铝合金加工成型，在保证锥面耐磨性、结构刚度的前提下，尽可能降低旋转部件的转动惯量，提升变速响应速度；内部的离心重块、弹簧、夹紧凸轮等受力部件采用合金钢材质，经过热处理强化，能够承受越野工况下频繁的载荷冲击，避免长时间大扭矩传递下出现部件变形、失效的问题。考虑到赛事场景下的维护便利性，整个CVT结构采用模块化设计，拆卸外侧的端盖就能直接检查传动带磨损情况、调整弹簧预紧力，不需要将整个变速机构从发动机上拆解下来，大幅缩短赛事中的维护保养时间。

　　从安装边界与外形尺寸来看，这套CVT结构整体轴向尺寸控制在120mm以内，最大旋转直径为180mm，装车后不会超出发动机侧方的车架安装空间，能够适配巴哈赛车常见的钢管车架布局，不会与周边的排气系统、车架横梁、悬挂摇臂发生运动干涉。安装时需要保证CVT主动轮与从动轮的共面度误差不超过0.5mm，否则会加剧传动带的偏磨，缩短传动带使用寿命；传动带的初始张紧力需要根据赛事场地的地形特点调整，在多爬坡的泥泞场地可以适当调高张紧力，避免大扭矩下打滑，在高速冲刺较多的平整砂石场地可以适当降低张紧力，减少传动阻力提升传动效率。结构外侧预留了防尘罩的安装卡槽，装车后可以加装防尘密封罩，阻挡越野场景下的泥沙、灰尘进入锥盘与传动带的接触工作面，减少磨粒磨损，提升整个变速机构的使用寿命。在实际测试中，这套CVT结构能够匹配百力通10hp发动机的全转速区间输出特性，在发动机转速3000rpm时开始进入变速区间，到转速6000rpm时达到最高传动比，能够让赛车在低速爬坡时获得足够的轮上扭矩，在高速直道上达到预期的最高车速，完全满足巴哈SAE赛事的动力传动需求。
