Reeves机械变速驱动装置结构设计

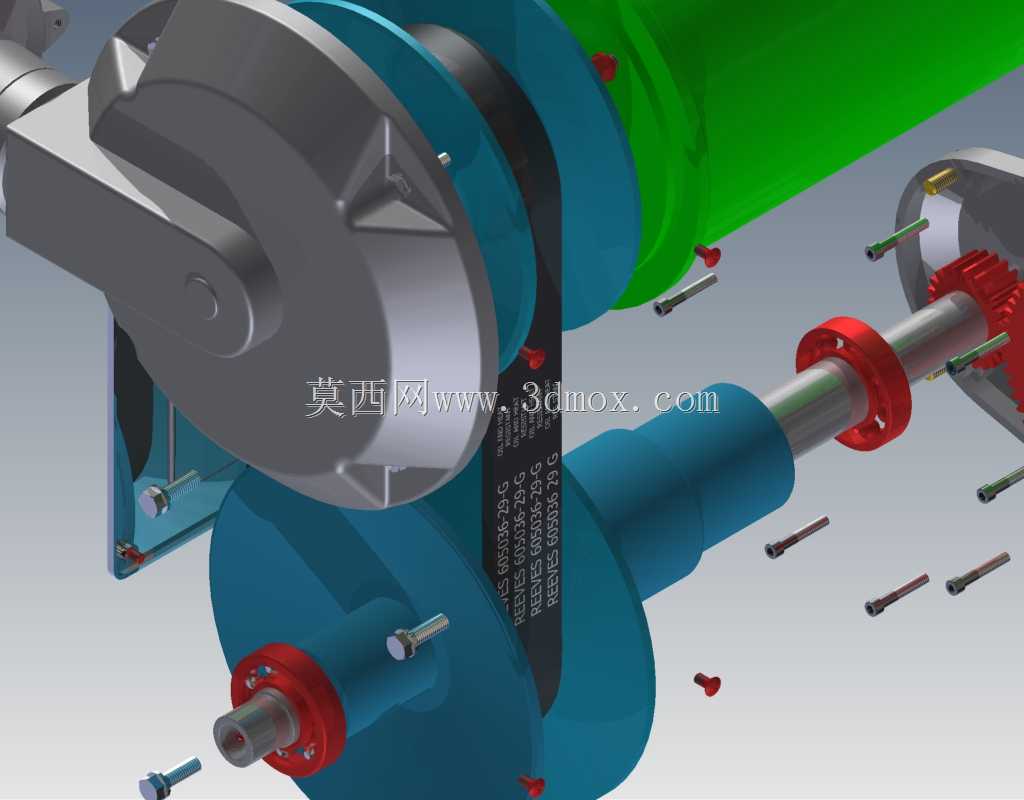

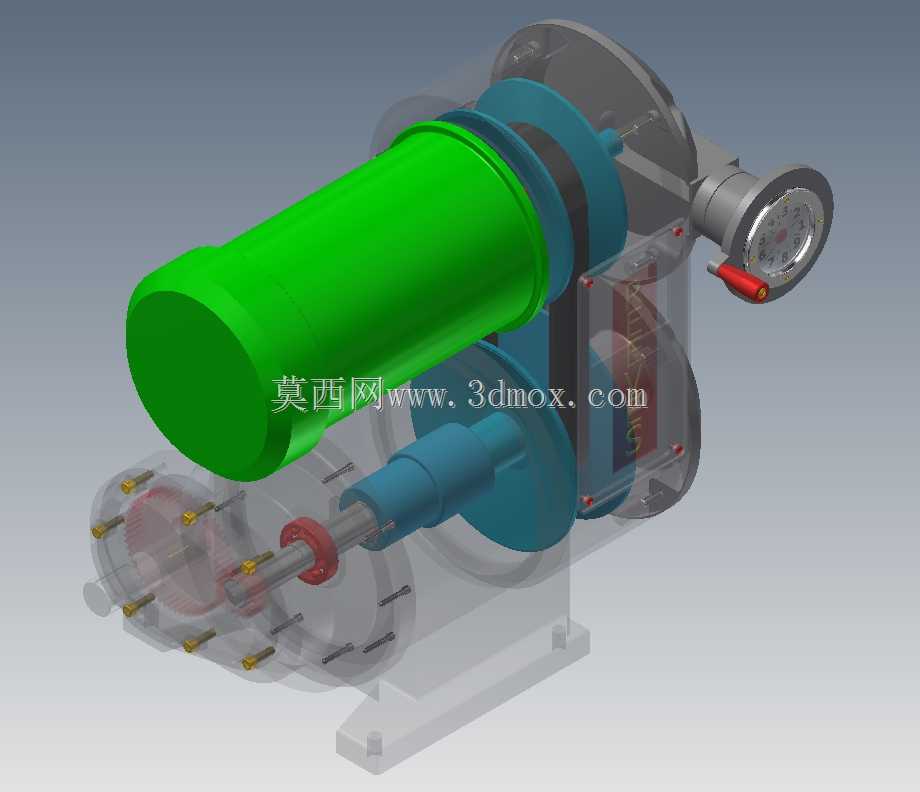

　　这款机械变速驱动装置，早年广泛应用于流程工业生产现场的大型罐体搅拌设备配套，核心作用是在生产过程中根据物料混合工艺要求，灵活调整搅拌轴的输出转速，适配不同粘度、不同混合阶段的物料搅拌需求，避免固定转速带来的混合不均、局部物料沉积或者搅拌剪切力过大破坏物料性状的问题。从结构设计逻辑来看，该装置采用机械摩擦式变速原理，通过手轮驱动调节机构，改变上下皮带轮的有效工作直径，手轮调整过程中，上部带轮组的槽宽变化带动皮带径向移入或移出，下部带轮组同步产生反向的直径变化，以此在不停机状态下实现输出转速的连续无级调节，整套变速机构完全依靠机械结构实现转速匹配，无需复杂的电控系统配合，在早年工业现场电控配套不完善、工况环境存在粉尘水汽干扰的场景下，

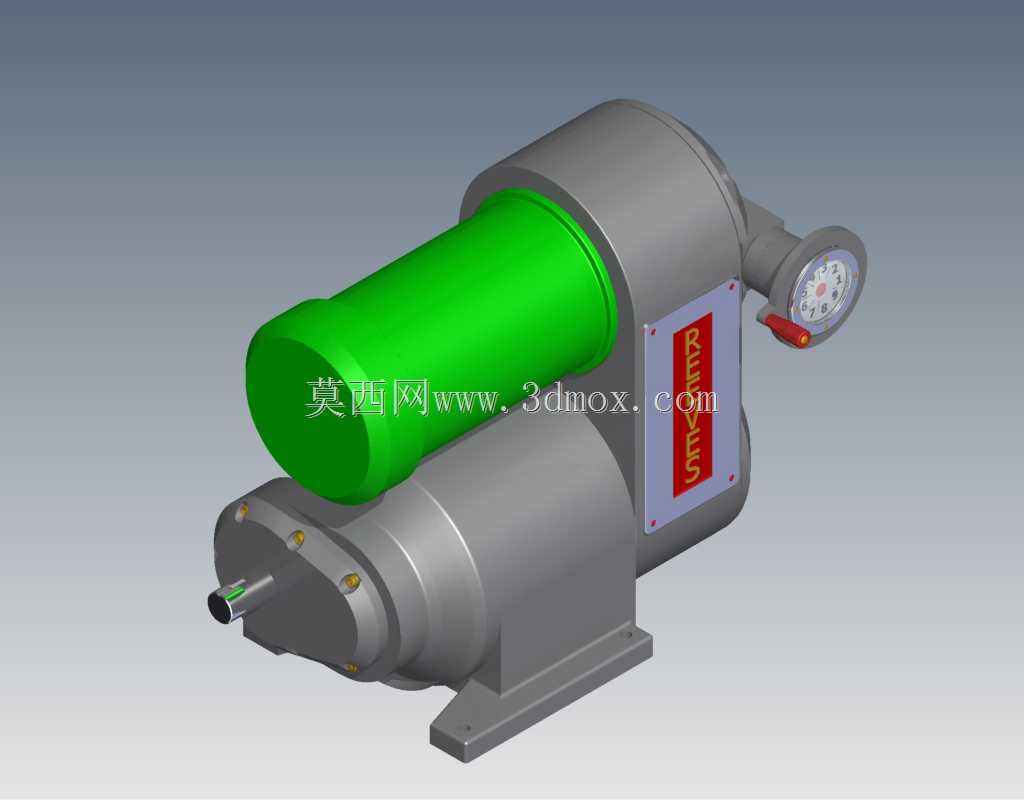

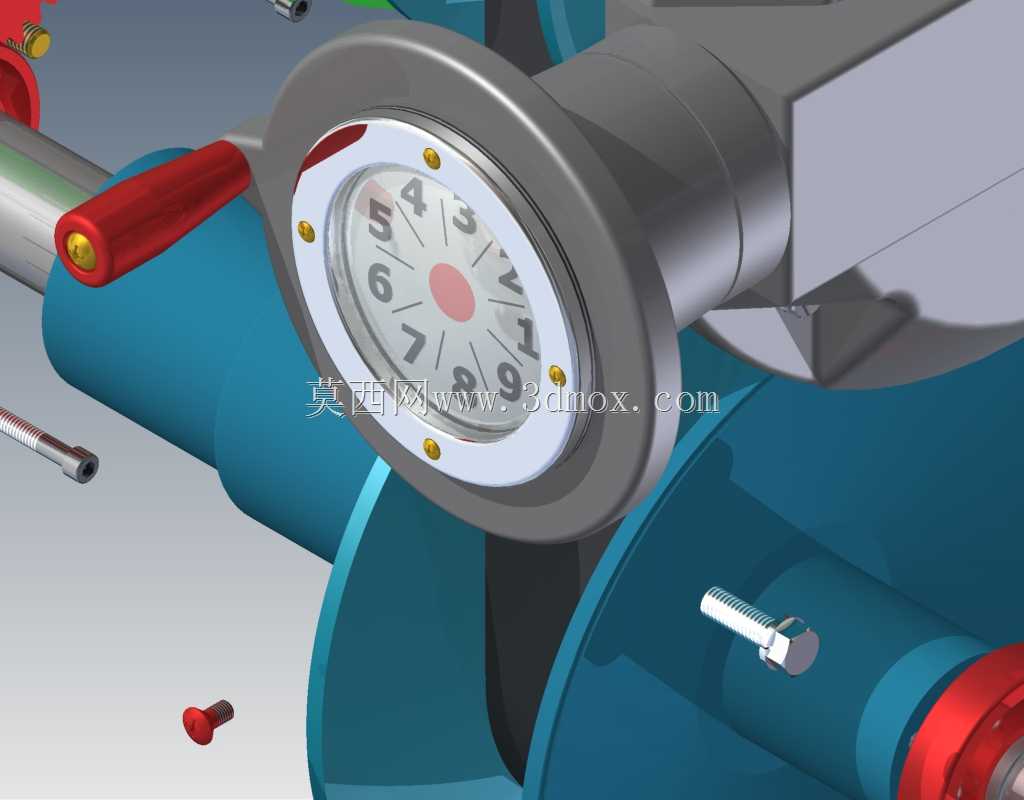

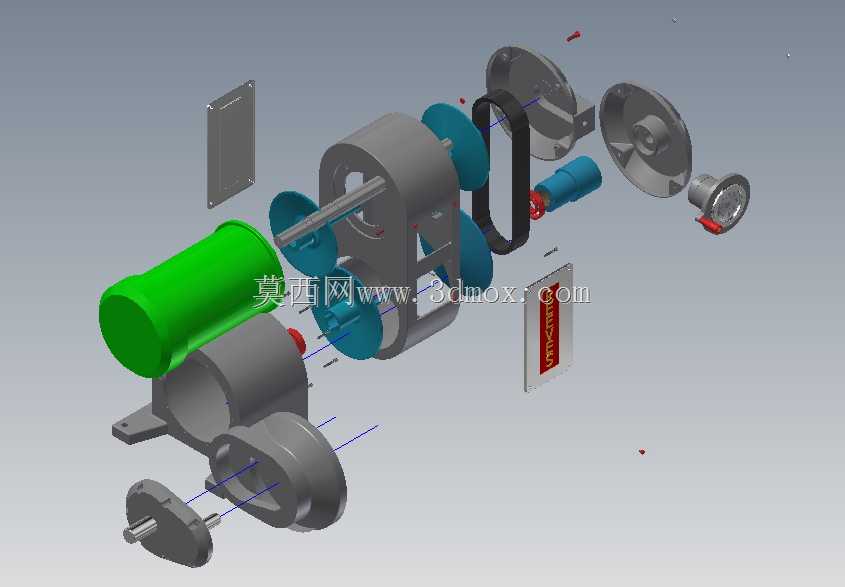

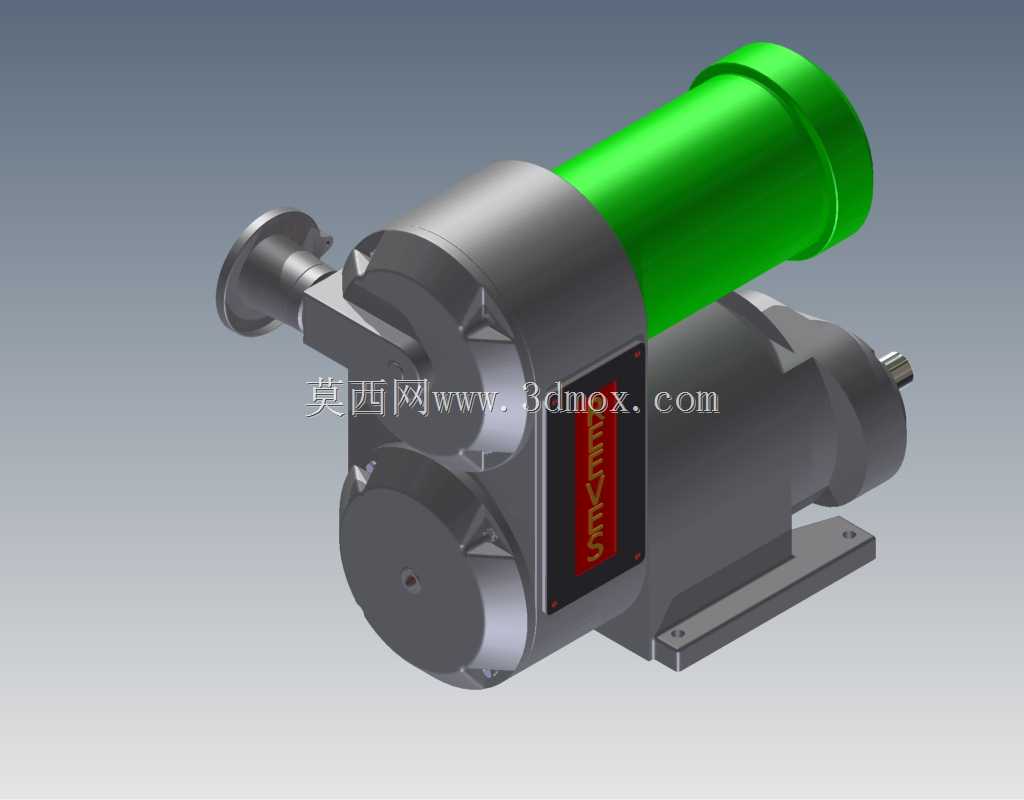

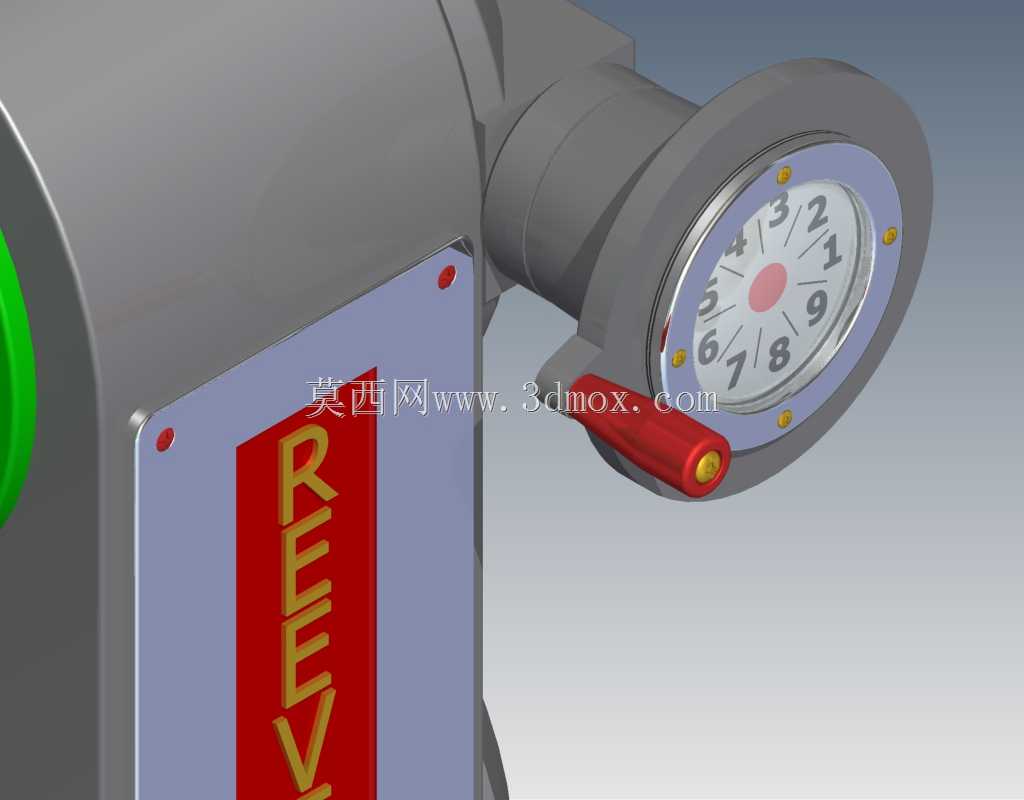

　　具备极强的环境适应性，运行可靠性远高于早期的电控调速方案。从整体结构布局来看，装置采用卧式安装设计，底部设置一体化铸造的安装底座，底座预留对应规格的安装螺栓孔位，安装时可直接固定在设备配套的安装机架上，输入轴端伸出壳体前端，可通过联轴器或者皮带轮与动力源连接，输出端可直接对接搅拌设备的输入轴，整体安装边界紧凑，不需要额外占用过大的安装空间，侧面设置的手轮调节机构位置符合人工操作的人机工程要求，操作人员站在设备侧方即可轻松完成转速调整，配套的转速指示表盘可以直观反馈当前的输出转速区间，方便操作人员快速匹配工艺要求的转速参数。装置的壳体采用分体式装配设计，上下壳体通过定位销与紧固螺栓连接，内部的带轮、传动轴、

　　调速拨叉等部件均预留了足够的装配与检修空间，日常维护时只需拆开壳体端盖即可检查皮带磨损情况、调整传动张紧力，不需要完全拆解整套装置。整套传动结构的设计充分考虑了长期连续运行的可靠性，传动部件的润滑腔与外部机构做了密封隔离，避免生产现场的粉尘、物料碎屑进入传动腔加剧部件磨损，在连续运行的工况下可以保持长期稳定的转速输出，不会出现转速漂移、调速卡滞的问题。这类纯机械结构的变速驱动，虽然目前逐步被电控调速的驱动装置替代，但其结构设计中蕴含的摩擦传动、转速连续调节的机械设计思路，依然是机械传动设计领域非常典型的参考案例，对于理解无级变速的机械实现逻辑、老旧设备的国产化改造替换都有很强的参考价值，尤其是在一些对电磁干扰有严格要求、电控系统易受干扰的特殊生产场景，这类纯机械调速装置依然具备不可替代的应用优势。
