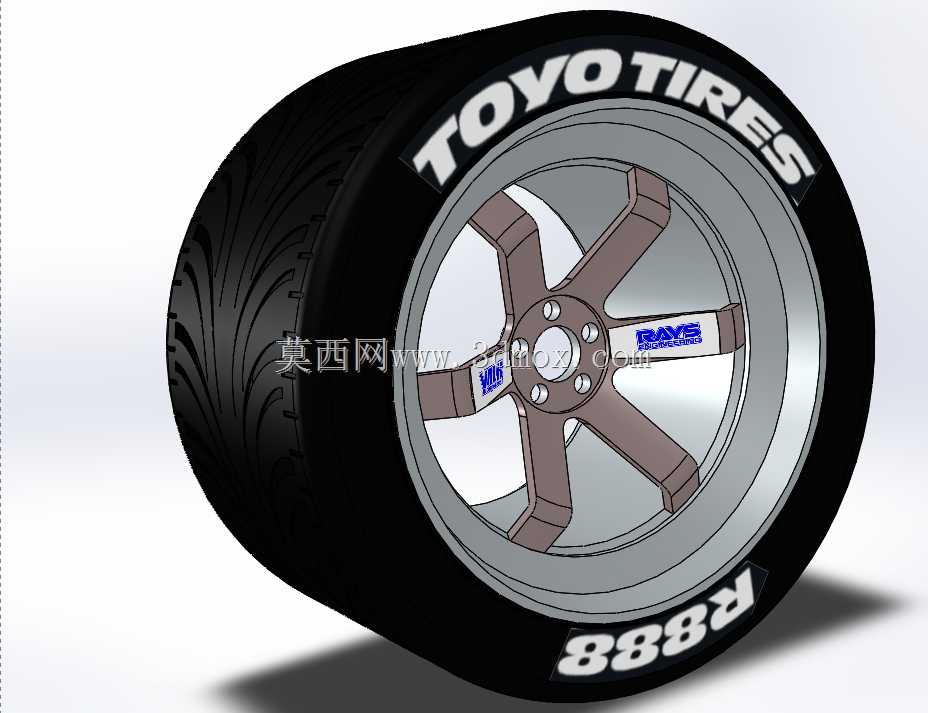

丰田乘用车改装款辐条轮毂配东洋轮胎总成

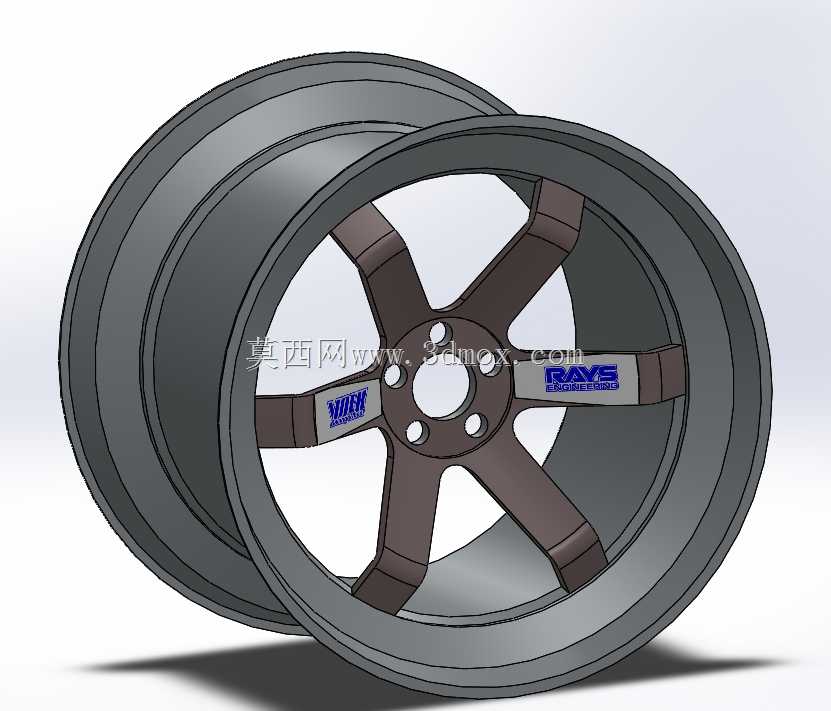

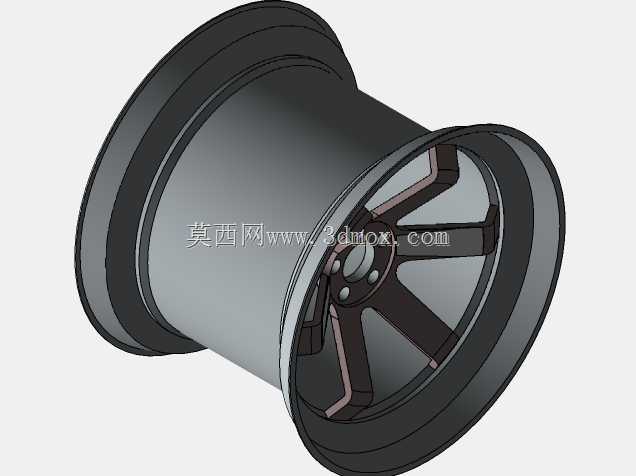

　　这套车轮总成的建模逻辑完全围绕实车装配的边界条件搭建，先从轮辋的安装基准面开始做参数化约束，轮辋的中心孔直径严格匹配丰田乘用车的轮毂轴头公差，孔位分布遵循日系乘用车型常用的五孔节圆标准，螺栓孔的沉台深度预留了轮毂螺栓的旋合余量，避免装车后出现螺栓顶死、轮辋无法贴合轴头的问题。轮辐采用六辐式的经典运动款造型，每根辐条的截面做了渐变式的厚度处理，靠近轮心的位置厚度更大，用来传递起步、制动时的扭矩载荷，往轮辋边缘延伸的位置逐步收窄厚度，在保证结构强度的前提下尽可能降低簧下质量，这也是改装款轮毂设计时的核心考量——簧下质量的降低能直接提升悬挂系统的响应速度，改善路面颠簸时的车轮贴地性能。辐条表面的RAYS标识做了嵌入式的建模处理，

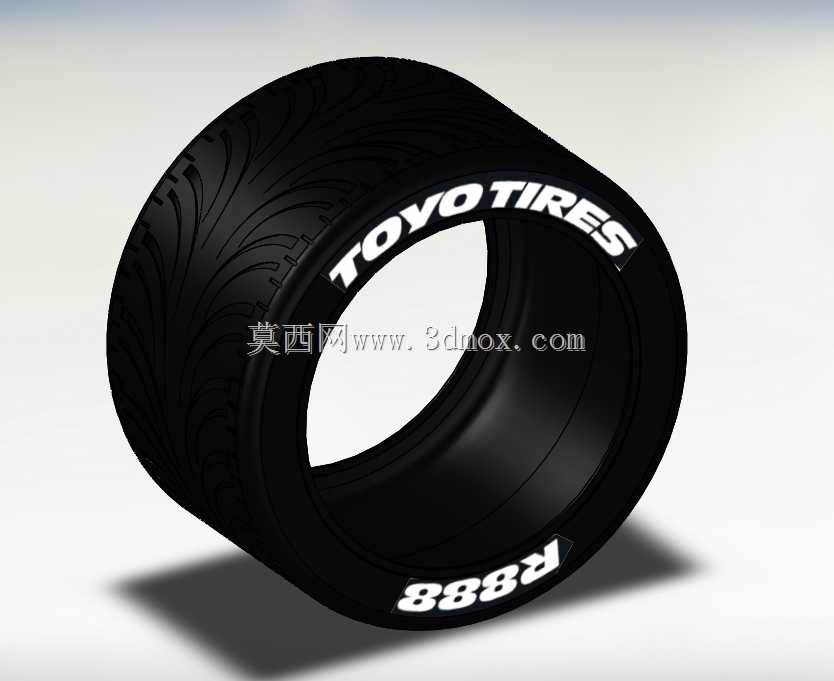

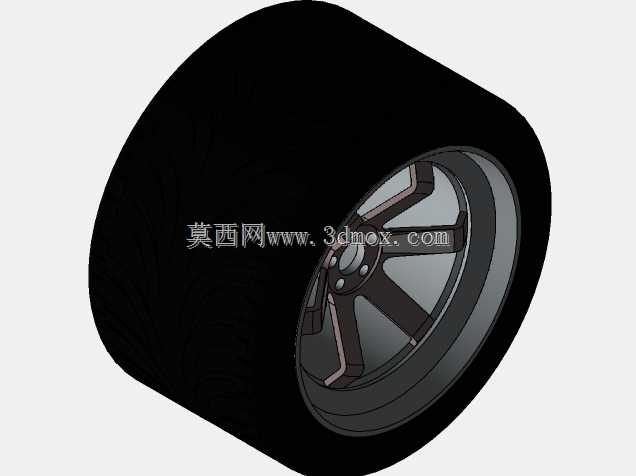

　　不是简单的贴图覆盖，标识区域的凹陷深度控制在0.3mm，和实际改装轮毂的蚀刻标识工艺完全一致，后续做渲染或者工程出图时能直接体现表面的细节特征。轮胎部分选用了东洋R888半热熔运动胎的型号，胎壁的TOYO TIRES和R888字样都做了凸起式的建模，凸起高度1.2mm，和真实轮胎的胎壁字体工艺匹配。胎面的花纹块做了分块式的结构设计，主排水沟的深度、宽度都参考了实胎的参数，横向的花纹切槽角度考虑了雨天排水的导流方向，胎肩位置的花纹块做了倒角处理，避免激烈驾驶过弯时胎肩过度形变导致抓地力下降。轮胎和轮辋的配合位置做了干涉检查，胎唇的安装槽尺寸完全匹配轮辋的胎圈座直径，装配后胎唇和轮辋的贴合面没有重叠或者间隙过大的问题，

　　模拟充气状态下的轮胎形变时，胎侧的鼓胀量控制在合理范围内，不会和轮辐、车辆的翼子板内衬发生剐蹭。从应用场景来看，这套总成既可以用于丰田车型的改装方案展示，也能作为整车总布置建模时的车轮子装配体使用，在做整车动力学仿真的时候，轮胎的模型可以直接对接轮胎特性参数文件，轮辋的质量参数、转动惯量都能通过三维模型的材质属性直接计算输出，不需要额外做简化处理。设计过程中还考虑了平衡块的安装位置，轮辋的边缘预留了粘贴式平衡块的安装平面，没有因为辐条造型的凸起影响平衡块的固定，这也是很多非专业建模容易忽略的细节——实际装车时车轮的动平衡是必须的工序，如果轮辋边缘没有平整的安装面，平衡块无法牢固粘贴，高速行驶时就会出现车轮抖动的问题。

　　另外轮辋的中心盖位置做了卡扣结构的预留，中心盖的直径、卡扣的分布位置都和通用改装款中心盖的尺寸匹配，后续如果需要替换不同标识的中心盖，只需要替换对应的零件即可，不需要修改整个轮辋的主体结构。轮胎的内部轮廓也做了完整建模，不是只有外表面的壳体，在做轮胎受力分析、爆胎模拟之类的仿真场景时，内部的空腔结构可以直接定义气压载荷，胎体的壁厚参数也按照真实轮胎的结构做了分层参考，胎面、胎侧、胎唇的厚度差异都在模型里有所体现，不会出现整个轮胎壁厚完全一致的低级错误。
