四缸发动机等长集管排气歧管结构设计

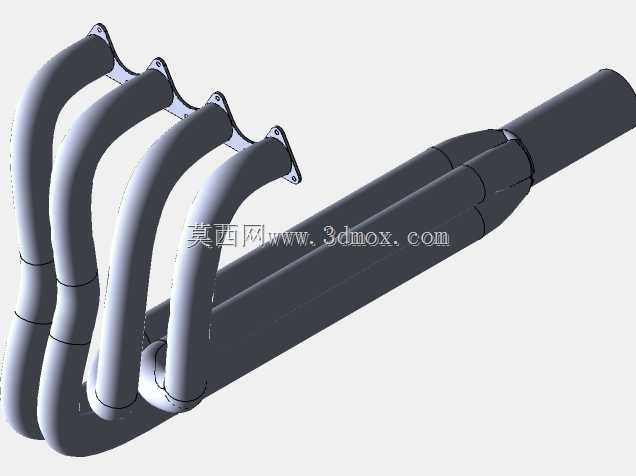

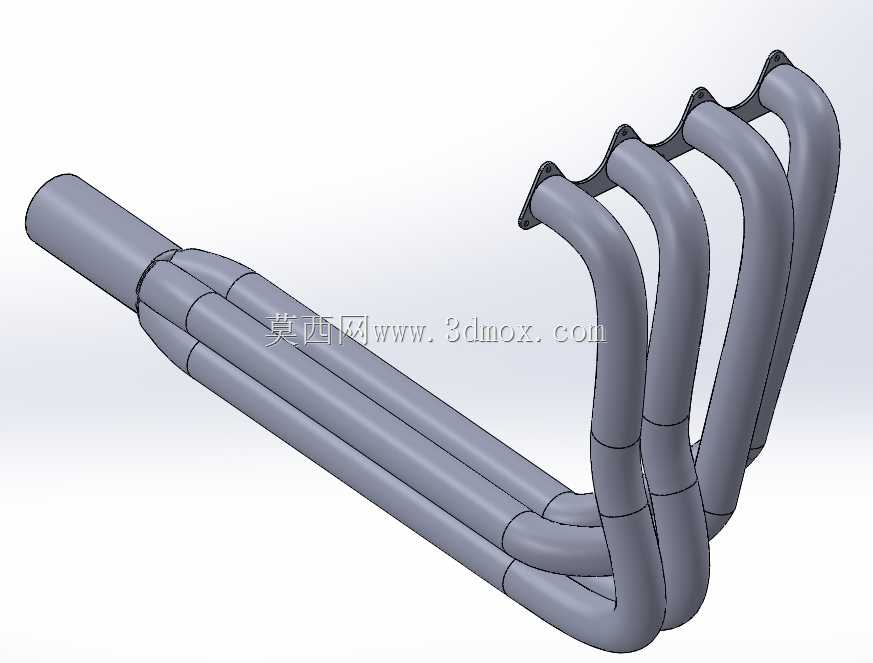

　　在四缸往复式内燃机的排气系统设计中，排气歧管作为连接气缸盖排气口与下游排气消声、后处理装置的核心导流部件，其结构合理性直接决定发动机的排气效率、泵气损失水平与各缸排气均匀性，尤其在高转速工况的赛车、改装乘用车动力单元中，等长集管式排气歧管的设计精度对动力输出曲线的影响权重极高。这款四缸集管排气管采用四合一等长汇聚结构，四个进气法兰端分别对应直列四缸发动机的排气道接口，法兰面加工有密封定位结构，可直接匹配气缸盖排气侧的安装螺柱布局，安装时需在结合面加装耐高温金属密封垫，避免高温高压排气泄漏。从结构设计逻辑来看，四个支管采用空间等长弯曲布局，每一段支管的内部流道长度偏差控制在极小范围内，

　　目的是让四个气缸排出的脉冲气流到达汇聚腔的时间差保持一致，利用排气脉冲的谐振效应降低各缸之间的排气干扰，避免相邻气缸排气过程中出现的气流倒灌问题，有效提升气缸的扫气效率，尤其在发动机高转速区间，可显著降低排气背压，提升充气效率。支管的弯曲段采用大曲率半径的顺滑过渡设计，避免流道出现急弯、截面突变等结构，减少排气气流的沿程阻力与局部涡流损失，流道内壁做顺滑处理，降低高温排气的流动阻力，同时减少积碳在管壁的附着概率。汇聚后的总管段采用渐扩式结构，从四支管汇聚位置开始，流道截面逐步平滑扩大，将四个支管汇入的高速气流逐步减速稳压，降低气流的湍流噪声，同时匹配下游三元催化器、消声器的接口尺寸，保证整个排气系统的流道连续性。从安装边界来看，

　　四个进气法兰的孔位间距严格对应直列四缸发动机的气缸中心距，法兰面的平面度满足高温密封要求，总管出口端采用标准圆形接口，可适配不同规格的排气中段连接，整个歧管的外部轮廓充分考虑发动机舱的布置空间，支管的弯曲走向避开了发动机周边的悬置、水管、线束等部件的安装位置，不会出现运动干涉问题，同时管壁厚度兼顾结构强度与轻量化要求，可承受排气过程中的高温热冲击与发动机振动带来的交变载荷，避免长期使用过程中出现开裂、变形等失效问题。在实际应用场景中，这类等长集管排气管既可以用于量产乘用车的高性能动力配置，也广泛应用于场地赛车、改装车的动力升级场景，相比传统的铸铁排气歧管，顺滑的等长流道设计可在高转速区间释放更多动力输出，同时优化排气声浪的品质，

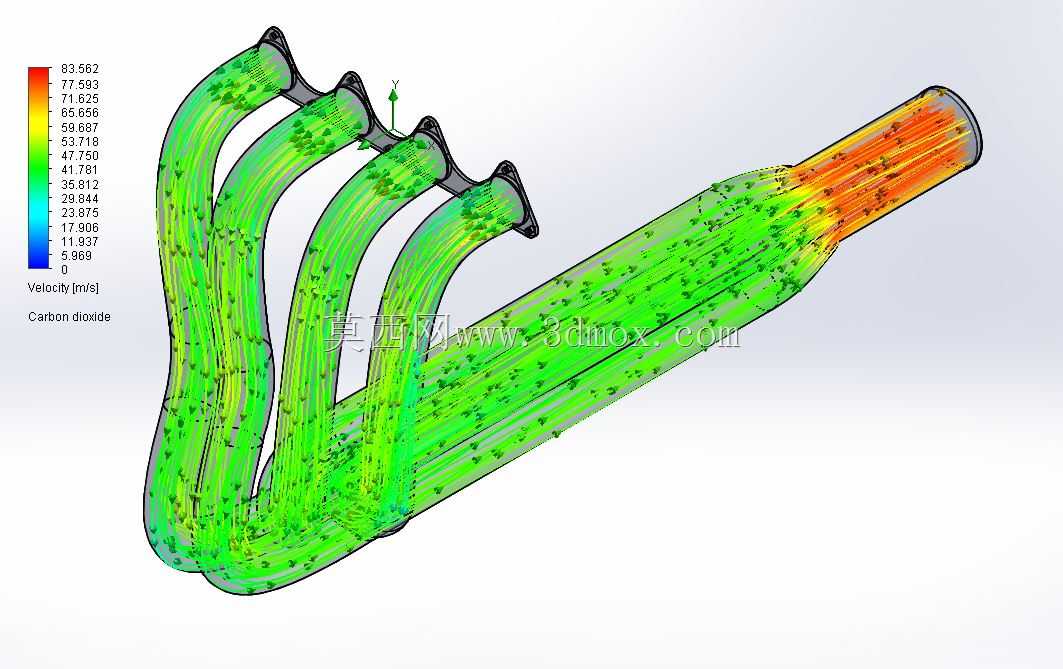

　　减少排气紊流带来的杂声。设计过程中通过流场仿真对支管内部的气流速度、压力分布进行迭代优化，图中呈现的流场仿真结果可直观看出，四个支管内的气流速度分布均匀，汇聚段的气流过渡平顺，没有出现明显的局部高速涡流区或者低压滞止区，说明流道的曲率设计、截面变化率设置合理，可有效降低排气背压，提升排气效率。在结构强度层面，支管与法兰、总管的连接位置做了圆弧过渡加强处理，避免应力集中，可承受发动机运行过程中的冷热交变载荷，减少热疲劳开裂的风险，同时整个歧管的重量控制在合理区间，不会给动力总成增加过多的额外重量。
