涡轮增压器离心式涡轮叶轮结构

　　在车用内燃机、小型航空活塞发动机、工业辅助动力单元的增压系统里，这类离心式涡轮叶轮是核心的能量转换部件，负责承接发动机排出的高温高压废气动能，将其转化为同轴压气机叶轮的旋转机械能，以此提升发动机进气充量，在不增加发动机排量的前提下大幅提升输出扭矩与功率，是小排量动力总成实现高功率输出的关键结构。从实际装机场景来看，这类叶轮的工作环境长期处于600-900摄氏度的废气冲刷环境中，同时承受最高每分钟十几万转的离心载荷，因此结构设计上首先要兼顾气动效率与结构强度的平衡。叶片采用三元流扭曲设计，从轮毂中心的进气端到轮盘外缘的排气端，叶片的安装角、弦长、厚度都沿径向连续变化，进气端叶片前缘做了小圆角过渡，减少废气进入叶轮流道时的冲击损失，

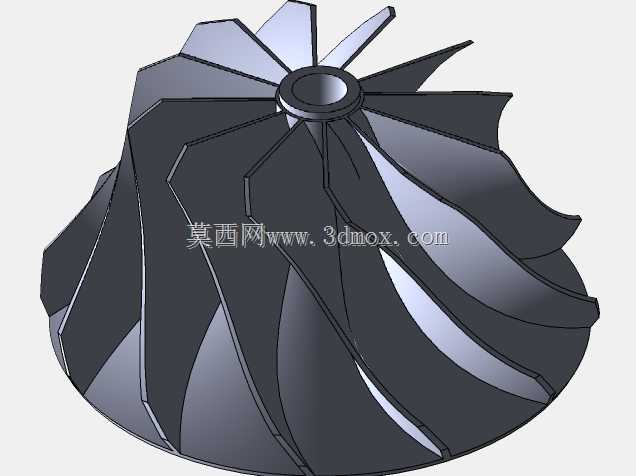

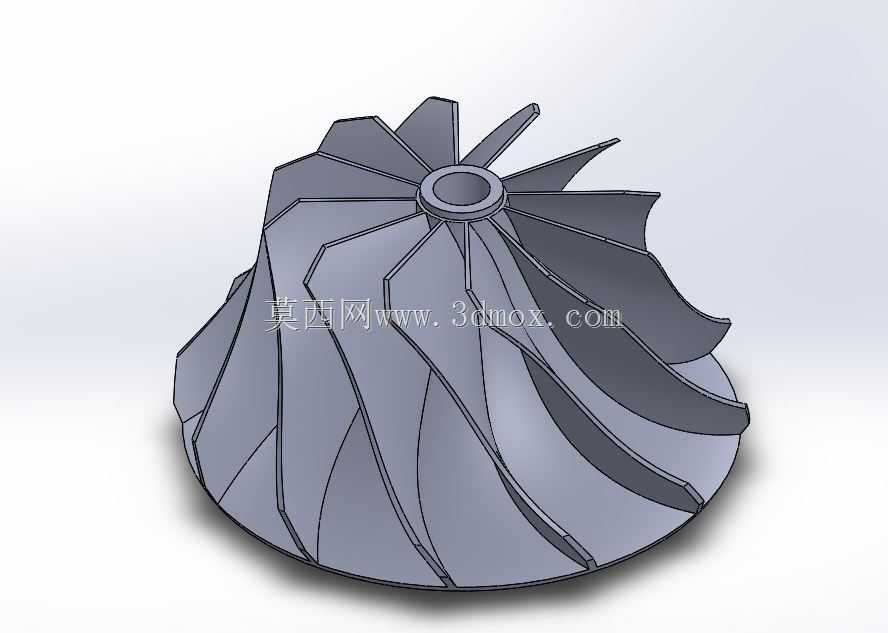

　　叶身型线经过多轮气动迭代，保证气流在流道内沿叶高方向均匀加速，避免出现局部气流分离导致的效率下降与激振问题。整体结构为带中心安装孔的锥形轮盘搭配径向扭曲叶片，中心孔为带定位台阶的通孔，用于与涡轮轴实现过盈配合装配，孔的端面加工有定位止口，保证装配后叶轮的径向跳动量控制在允许范围内，避免高速旋转时出现动平衡超差引发的振动。轮盘从中心向外缘逐渐减薄，既降低了叶轮整体的转动惯量，让增压器的响应速度更快，减少涡轮迟滞现象，又能保证轮盘在高速旋转时的应力分布均匀，避免中心孔位置出现应力集中。叶片数量经过气动与振动模态计算匹配，相邻叶片之间的流道截面沿气流方向逐渐扩张，让废气在流道内顺畅完成膨胀做功过程，叶片的出气边做了薄化处理，减少尾迹损失，

　　同时叶片与轮盘的连接位置采用大圆角过渡，降低铸造或加工过程中的应力集中，提升部件的疲劳寿命。从安装边界来看，叶轮的轴向定位依靠中心孔的台阶端面与涡轮轴的轴肩贴合，锁紧螺母从轴端压紧后，叶轮的轴向窜动量被严格限制，轮盘的最大外圆尺寸需要匹配涡轮壳的型线，保证叶轮外缘与涡轮壳内壁之间的间隙控制在合理范围，间隙过大会导致废气泄漏降低增压效率，间隙过小则会在热态工况下出现叶轮与壳体的碰擦故障。这类叶轮的设计过程中，首先要根据目标发动机的排气流量、增压压力需求确定叶轮的外径、流道宽度、叶片进口角等核心参数，再通过CFD流场仿真反复调整叶身型线，保证全工况范围内的气动效率都处于较高水平，之后通过有限元结构仿真校核高速旋转下的离心应力、热应力，

　　以及叶片的固有振动频率，避开发动机排气脉冲的激励频率区间，防止出现共振断叶的故障。实际生产中这类叶轮多采用高温合金精密铸造工艺成型，之后对叶片型面、中心安装孔进行精加工，完成后还要进行逐件的动平衡校正，去除不平衡量，保证高速运转时的稳定性。在增压器总成装配时，涡轮叶轮与压气机叶轮同轴固定在中间轴上，两侧由浮动轴承支撑，涡轮端的密封结构要防止高温废气进入轴承腔，同时避免润滑油泄漏到排气侧。对于做三维建模的从业者来说，绘制这类叶轮时需要注意叶身型线的光顺性，各个截面的型线要保证曲率连续，避免出现局部的拐点，否则不仅会影响气动性能，还会在后续的仿真分析中出现应力集中的假阳性结果；中心安装孔的公差配合、定位止口的尺寸精度要按照实际装配要求标注，轮盘与叶片连接位置的圆角要符合工艺要求，不能做成直角结构，否则既不符合实际生产工艺，也会大幅降低结构的疲劳强度。
