像素风格蒸汽颁奖纪念奖杯结构设计

　　这款纪念奖杯的结构设计，最初是面向线下游戏颁奖活动的实体纪念需求展开，区别于常规曲面流线型奖杯的设计思路，整体采用像素块堆叠的视觉语言，呼应复古数字内容的风格属性，同时兼顾金属加工与3D打印两种成型工艺的实现可行性。从实际应用场景来看，这类奖杯主要用于线下赛事颁奖、企业年度纪念、主题活动陈列等场景，既需要具备手持握持的合理配重，也需要满足桌面静置摆放的稳定性要求，因此在结构设计阶段就对整体重心做了前置校核。

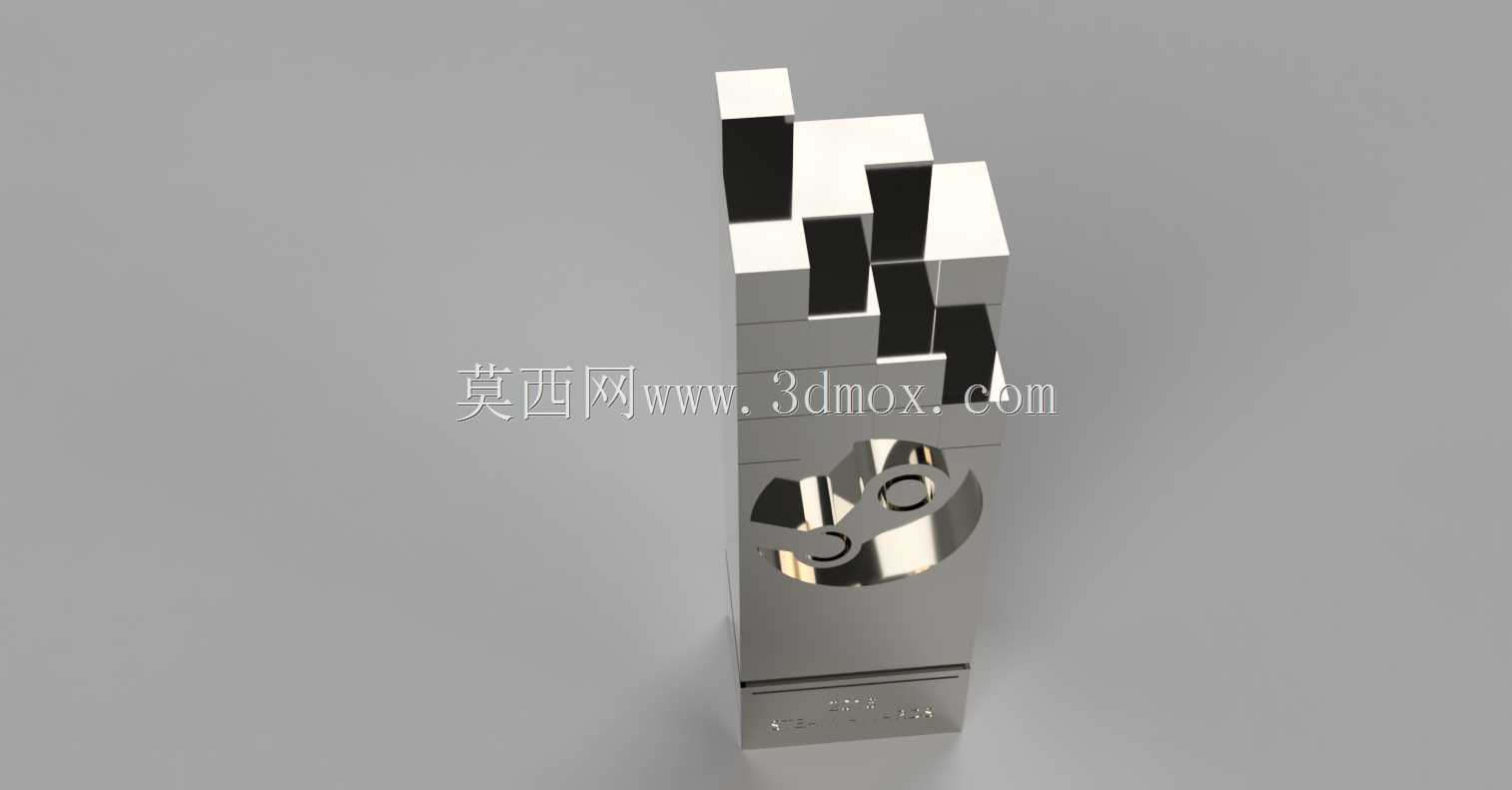

　　设计过程中，上部的像素化凸起结构并非完全独立的分体拼接件，而是与中部主体做了一体化的结构延伸，每一块错位的方块结构都做了内角倒圆处理，避免锐边在加工、运输、手持过程中造成划伤，同时也能减少金属加工时的应力集中问题，若采用金属铣削成型，倒圆结构也能降低刀具走刀的断刀风险。中部的蒸汽标识区域采用下沉式的浮雕结构，没有做外凸的易磕碰结构，标识区域的下沉深度控制在1.2mm，既可以保证视觉上的辨识度，也不会因为凹陷过深造成积灰、清洁不便的问题，下沉区域的边角同样做了0.5mm的圆角过渡，适配后续的表面抛光、镀层处理工艺。

　　底座部分采用方正的实体结构，整体重量占比达到全件的42%，有效降低整体重心，保证放置在10度以内的倾斜平面上不会出现倾翻，底座底部预留了0.3mm的深度凹槽，可用于粘贴防滑绒垫或者金属铭牌，不会因为粘贴层的厚度导致奖杯放置出现翘边、晃动的问题。整体外形的长宽高比例控制在1:1:3.2，单手握持时手掌可以自然贴合中部的柱体区域，上部的像素块凸起不会硌伤手掌，整体重量控制在680g左右，符合常规颁奖奖杯的手持配重区间，不会因为过重导致长时间持握产生疲劳感，也不会因为过轻缺乏实体质感。

　　从安装边界与适配性来看，这款奖杯不需要额外的安装固定结构，直接放置于平面即可使用，整体最大外轮廓尺寸控制在80mm80mm260mm以内，适配常规的展示柜层板间距、颁奖台摆放空间，也适配常规的礼品包装盒内寸，不需要定制特殊尺寸的外包装。结构设计阶段同时考虑了两种成型工艺的适配性：若采用3D打印成型，所有结构的拔模斜度控制在1度以上，悬空部位的支撑角度都大于45度，不需要添加过多的打印支撑，减少后期支撑去除的打磨工作量；若采用金属CNC铣削成型，所有加工面的刀具可达性都做了校核，没有封闭的内凹死角，一次装夹即可完成大部分结构的加工，减少二次装夹带来的形位公差问题。

　　表面处理的适配性上，整体结构没有过小的缝隙与尖角，无论是做镜面抛光、拉丝处理还是烤漆上色，都可以保证处理层的均匀附着，像素块的分块面之间的台阶高度统一为12mm，在做分色处理时可以方便地做遮蔽加工，不会出现溢色、边界模糊的问题。结构的壁厚控制在3mm以上，即使采用树脂3D打印也能保证足够的结构强度，日常手持、搬运过程中不会因为轻微的磕碰出现断裂、掉块的问题，中空结构的内部做了均匀的支撑筋连接，避免打印或者加工过程中出现薄壁变形的问题。
