硬齿面DE扭矩S11型减速机结构设计

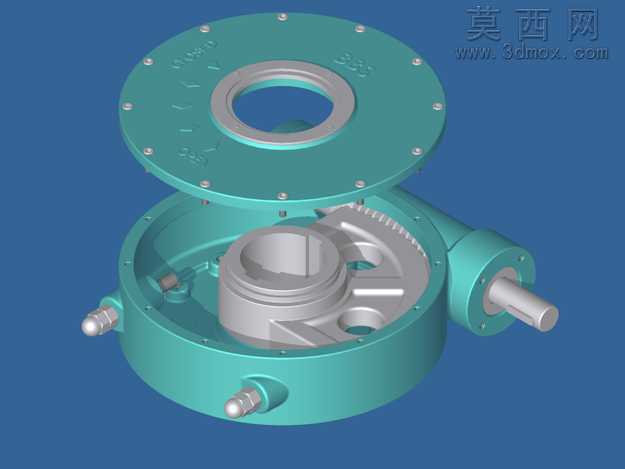

本作品为硬齿面DE扭矩S11型减速机的三维结构设计，采用三维参数化建模方式完成整体装配构建，完整还原了该型减速机的内部传动布局与外部壳体结构。建模过程中首先完成核心传动组件的构建，针对内部啮合的齿轮副，严格按照硬齿面齿轮的参数规范绘制齿形轮廓，通过特征阵列、布尔运算完成轮齿的精准成型，保证齿轮啮合的间隙与传动匹配度符合100000Nm扭矩承载的设计要求。其次完成壳体结构的建模，上下分体式的铸造型壳体采用曲面与实体特征结合的方式构建，精准还原壳体上的螺栓连接孔位、输入输出轴的安装轴孔、油嘴安装位等细节结构，上下壳体的连接法兰面做了贴合度的匹配设计，保证装配后的密封性能。输入输出轴的建模严格按照轴类零件的设计规范，完成轴肩、键槽、轴承安装位的细节刻画，保证轴系零件与轴承、齿轮、端盖的装配配合精度符合机械设计标准。端盖、紧固件、油塞等附属标准件均按照对应国标参数完成建模，保证整体装配无干涉错位。材质渲染方面，壳体部分采用青绿色铸钢材质效果，还原工业减速机的铸件涂装质感，内部齿轮、传动轴采用银灰色金属材质，体现加工后的金属光泽与硬齿面的表面质感，紧固件采用镀锌亮银色金属材质，区分不同零件的材质属性。整体装配结构清晰展示了该型减速机的蜗轮蜗杆？不对，是齿轮传动的布局，上盖打开的视角可以直观看到内部传动件的安装位置、啮合关系，清晰呈现动力从输入轴传入，经过内部齿轮副减速增扭后从输出轴传出的传动路径，设计上充分考虑硬齿面减速机的高承载特性，壳体的加强结构、轴系的支撑布局都围绕大扭矩输出的工况做了对应结构设计，所有配合面的尺寸公差在建模时做了对应预留，能够为后续的工程图导出、结构仿真分析提供精准的三维模型基础，完整呈现了该型大扭矩硬齿面减速机的全部结构细节。
