立式同轴结构减速机结构设计方案

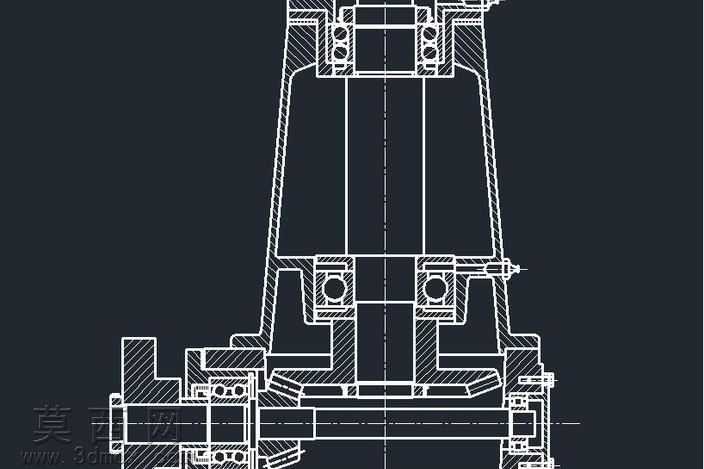

本次减速机设计采用立式同轴式传动布局，整体结构沿竖直轴线排布，输入轴与输出轴保持同轴线设计，能够有效缩减设备安装占用的横向空间，适配对安装空间有竖向布局要求的工业传动场景。建模过程中先梳理整体传动逻辑，确定各级传动的速比分配，优先保证传动效率与运行平稳性，再依次搭建各级传动组件的基础轮廓。首先构建内部传动轴系，输入轴位于结构上部，通过轴承组件与上部机壳形成转动配合，轴承选型匹配径向与轴向的复合载荷需求，在轴承位置设计对应的密封与定位结构，避免运行过程中出现润滑脂泄漏、轴承窜动的问题。中间传动段采用行星传动结构布局，行星轮均匀分布在太阳轮周围，搭配内齿圈实现动力的分流传递，这种结构能够在较小的体积内实现较大的传动比，同时让载荷均匀分布在多个啮合齿面上，提升整体承载能力，降低单齿面的接触应力，延长组件使用寿命。输出轴位于结构下部，通过下部轴承组与机壳连接，输出端设计标准的连接接口，能够直接适配下游工作设备的输入轴连接需求。机壳部分采用分层式结构设计，上部机壳、中间机壳、下部机壳通过止口定位配合螺栓紧固，保证各段壳体的同轴度精度，壳体上设计有对应的观察孔、注油孔与放油孔结构，方便后续设备的日常维护与润滑保养。建模过程中对所有配合面进行公差匹配校验，保证转动件与固定件之间留有合理的配合间隙，避免出现运动干涉问题，同时对齿轮啮合区域进行齿侧间隙校验，保证传动过程中不会出现卡滞、异响的问题。整体结构设计兼顾了承载能力、传动效率与维护便捷性，所有零部件均采用标准化选型思路，关键易损件如轴承、密封件均选用通用标准型号，能够降低后续设备的备件采购与维护成本，适配中小功率的工业传动减速需求，可广泛配套输送设备、搅拌设备、轻工机械等需要降低转速提升扭矩的应用场景。
