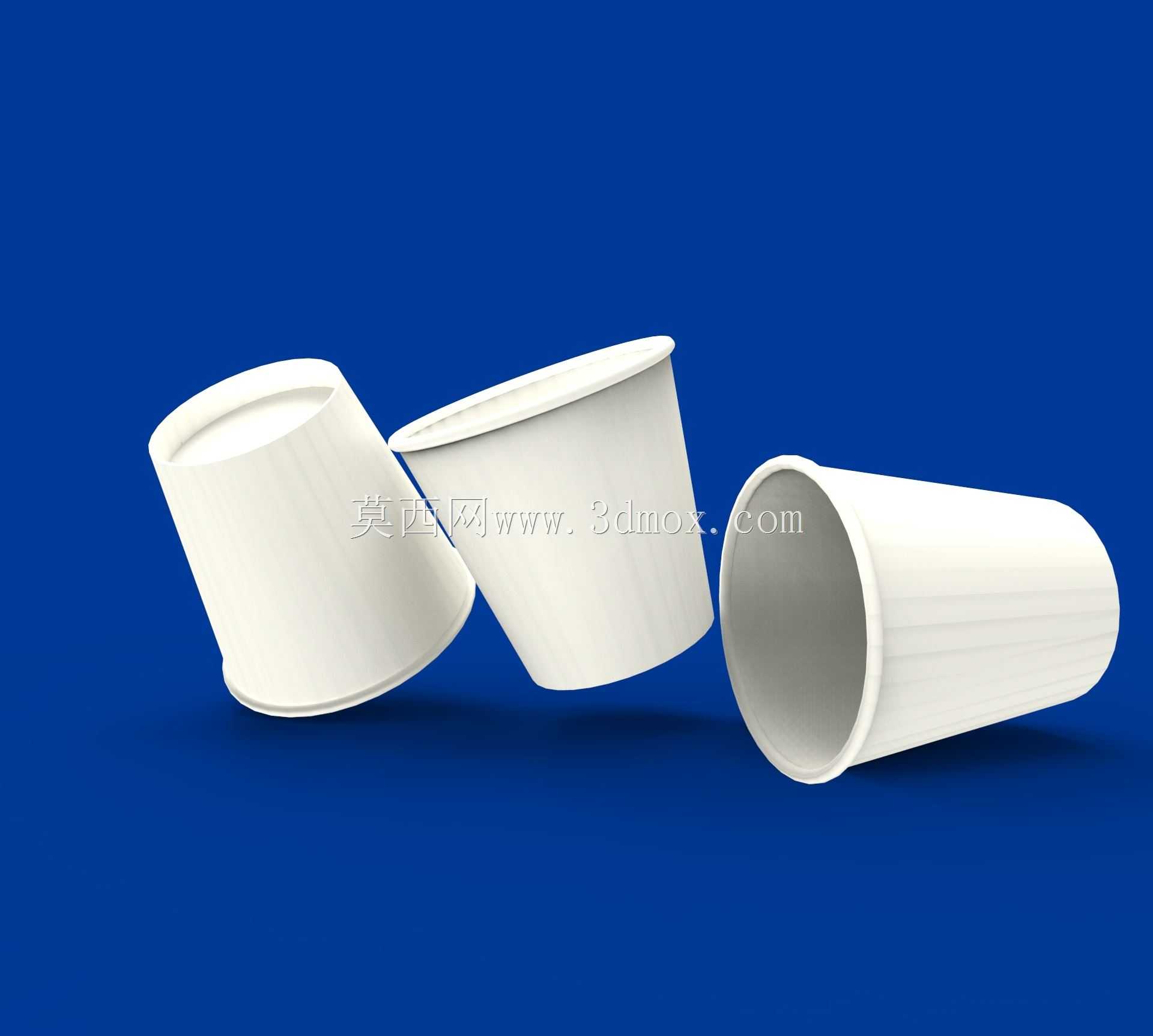

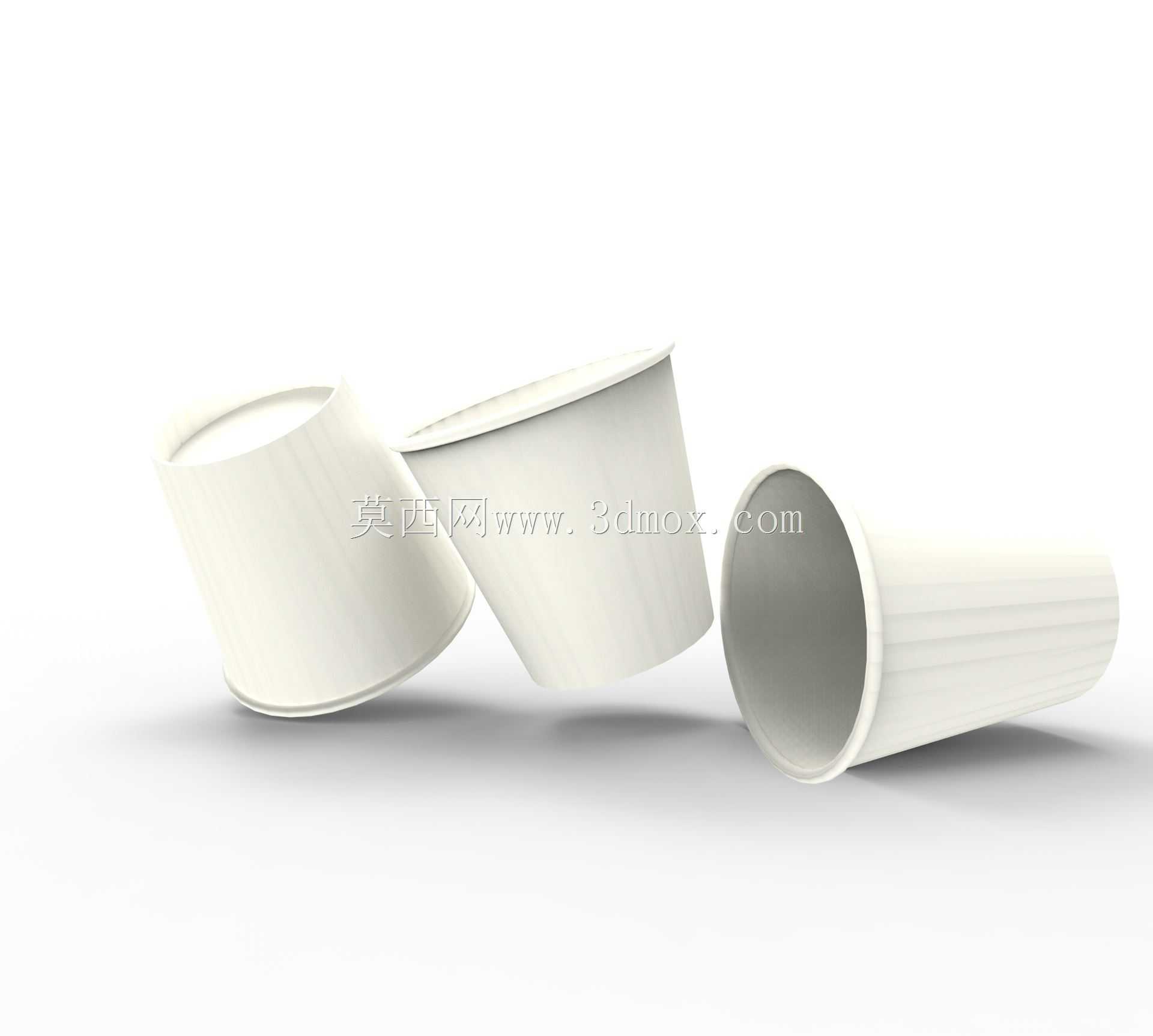

一次性饮水纸杯结构设计三维数模

　　日常餐饮、办公会务、公共服务场景里，一次性纸杯是触达率极高的快消类盛装器具，这类薄壁杯体的结构设计，看似结构简单，实则要兼顾堆叠储运的空间利用率、盛装液体时的结构刚度、手持握持的防滑性能、杯口卷边的接触舒适度，以及生产环节的卷制成型工艺适配性，很多刚接触薄壁容器建模的工程师，容易忽略实际使用中的受力变形问题，把杯壁做的过薄导致盛装热水时杯身软塌，或是锥度设计不合理导致储运堆叠时卡杯、脱模不顺。

　　从实际使用场景出发做结构设计时，首先要明确杯体的核心功能边界：常规一次性纸杯的额定盛装容量多在200-250ml区间，对应杯身高度在85-95mm范围，杯口直径设置在72-78mm，杯底直径控制在50-55mm，这个锥度区间一方面能保证杯身堆叠时的嵌套间隙控制在1.2-1.8mm，既不会因为间隙过小导致多个杯子嵌套后难以分离，也不会因为间隙过大造成储运空间的浪费，单箱常规装载量能稳定在1000只左右，适配快消品的物流周转要求。杯口位置的卷边结构是整个杯体的刚度核心，卷边通常采用双层纸料卷合形成直径3-4mm的圆弧翻边，这个结构一方面能提升杯口的接触触感，避免裁切后的纸边划伤使用者唇部，另一方面能在杯口形成环形加强筋，大幅提升杯体的抗径向变形能力，哪怕盛装85℃以上的热水，杯口位置也不会因为纸料遇水软化出现明显形变，保证饮用时的贴合度。

　　杯身的锥度设计还要匹配自动化生产线的成型工艺，目前市面上主流的纸杯成型设备都是采用扇形纸片卷合、封底热压的工艺路线，建模时要保证杯身母线的直线度，不能出现局部的凹凸结构，否则卷合时会出现纸料褶皱、封边错位的问题。杯底和杯身的配合位置要设置1.5-2mm的压合台阶，封底时纸料沿台阶翻折热压，能保证盛装液体时的密封性能，避免出现渗漏问题，很多早期的纸杯设计就是因为压合台阶的尺寸公差控制不当，出现底部慢渗的问题，在盛装热饮时渗漏概率会大幅提升。

　　手持区域的结构设计也需要结合实际使用体验，常规纸杯的手持受力位置在杯身高度1/2偏下的区域，这个位置如果完全做光滑锥面，手持时容易因为杯壁凝露出现打滑，建模时可以在该区域设置微幅的环形防滑纹路，纹路深度控制在0.2-0.3mm，既不会影响纸料的卷制成型，也能提升握持时的摩擦力，同时微纹路还能小幅提升杯身的轴向刚度，减少盛装液体时的杯身变形量。这里要注意纹路不能做的过深，否则会导致堆叠时杯壁之间的摩擦力过大，出现分杯困难的问题，影响自动售卖机、自动分杯设备的正常运行。

　　从建模逻辑来看，这类薄壁回转类容器不需要做复杂的曲面拆分，优先采用旋转凸台做基础基体，再通过抽壳命令设置0.3-0.5mm的均匀壁厚，要注意抽壳时的壁厚偏差不能超过0.1mm，否则卷制成型时会出现局部纸料张力不均的问题。杯口卷边部分采用扫描特征生成，扫描轮廓为圆形，扫描路径沿杯口边线做360度回转，要保证卷边和杯壁的衔接位置做R0.5mm的圆角过渡，避免出现应力集中，在纸料弯折时出现开裂。杯底的压合台阶采用拉伸切除加圆角处理，台阶面和杯身母线的夹角控制在90度正负0.5度，保证热压时的贴合面积足够，提升密封可靠性。

　　实际工程应用中，这类纸杯模型还可以作为快消品包装线、自动分杯机构、饮品售卖设备的配套干涉检查数模，在设计分杯机构的卡爪、送杯轨道的导向结构时，可以直接调用该数模做运动仿真，验证分杯时的卡爪行程、导向间隙是否合理，避免出现卡杯、掉杯的问题。比如在设计奶茶店的自动出杯设备时，就需要根据纸杯的外形尺寸调整出杯口的挡片位置，保证每次只分离一个杯子，这时候精准的杯体锥度、杯口卷边尺寸数据就尤为重要，如果数模的尺寸偏差超过1mm，就可能导致设备调试时出现频繁卡滞，影响设备的运行稳定性。

　　另外还要考虑不同使用场景的适配性，比如用于热饮的纸杯，杯身的刚度设计要比冷饮纸杯高15%左右，可以通过适当调整锥度、增加杯身微筋的方式实现，不需要额外增加纸料厚度就能达到刚度要求，兼顾成本和使用体验。用于公共场合的商用纸杯，杯底直径可以适当加大2-3mm，提升放置时的稳定性，避免放置在桌面时因为轻微触碰出现倾倒。建模时还要注意杯体内壁的光滑度，不能出现局部的凸起或凹陷，否则盛装液体时会出现液体挂壁、残留过多的问题，影响使用体验。
