按真实比例制作的三色荧光笔结构设计

　　日常办公、教学场景以及学生学习过程中，纸张标记类文具是高频使用的辅助工具，荧光笔凭借醒目的色块覆盖特性，能够快速在文本资料中标注重点内容，帮助使用者快速定位核心信息，在文档审阅、笔记整理、资料分类等场景中承担着不可替代的作用。这款荧光笔的三维结构完全按照实物等比例还原，建模过程中优先考虑了手持握持的人机工程学边界，笔身主体采用圆角矩形截面设计，整体长度控制在单手握持的舒适区间，截面宽度适配成年人手指自然弯曲的围度，长时间握持标注不会产生明显的硌手感，笔身两端的笔帽与尾塞采用等直径配合结构，配合段预留了合理的过盈量，既可以保证笔帽扣合后不会轻易脱落，保护内部的储墨芯与笔头，又不会因为扣合力过大导致单手拔帽困难。

　　从功能结构来看，这款荧光笔采用直液式储墨的经典结构，笔身内部的空腔为储墨腔，建模时预留了储墨棉芯的安装空间，腔体内壁做了均匀的壁厚处理，整体壁厚控制在1.2mm，既可以保证笔身的结构强度，避免日常使用中摔落、挤压出现笔身开裂的问题，又能控制整体重量，降低长时间手持的负重感。笔帽部分的夹片结构是设计中的细节重点，夹片与笔帽采用一体化的连接结构，夹片内侧预留了0.8mm的弹性变形空间，能够适配不同厚度的笔记本封面、口袋布料的夹持需求，夹片的边缘全部做了R0.5的圆角处理，避免夹持过程中刮破纸张或者勾扯衣物纤维。笔头位置的安装位做了阶梯式的定位结构，能够保证纤维笔头安装后与笔身轴线保持同轴，不会出现笔头歪斜导致的标记线条宽窄不均的问题，笔头露出笔身的长度控制在3mm，既可以保证标记时笔头能够充分接触纸张，又能避免笔头露出过长导致的受力弯折、墨液渗漏问题。

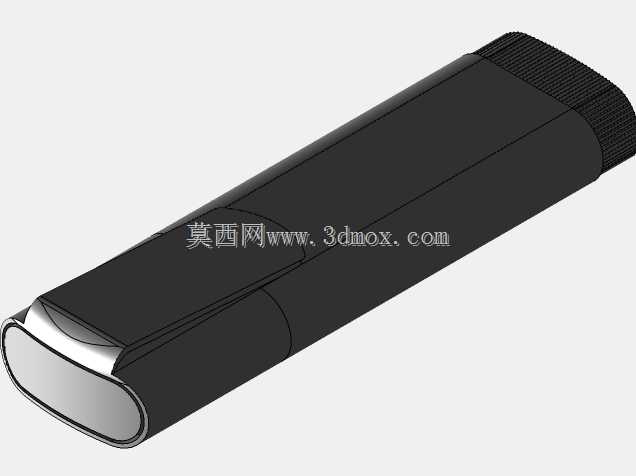

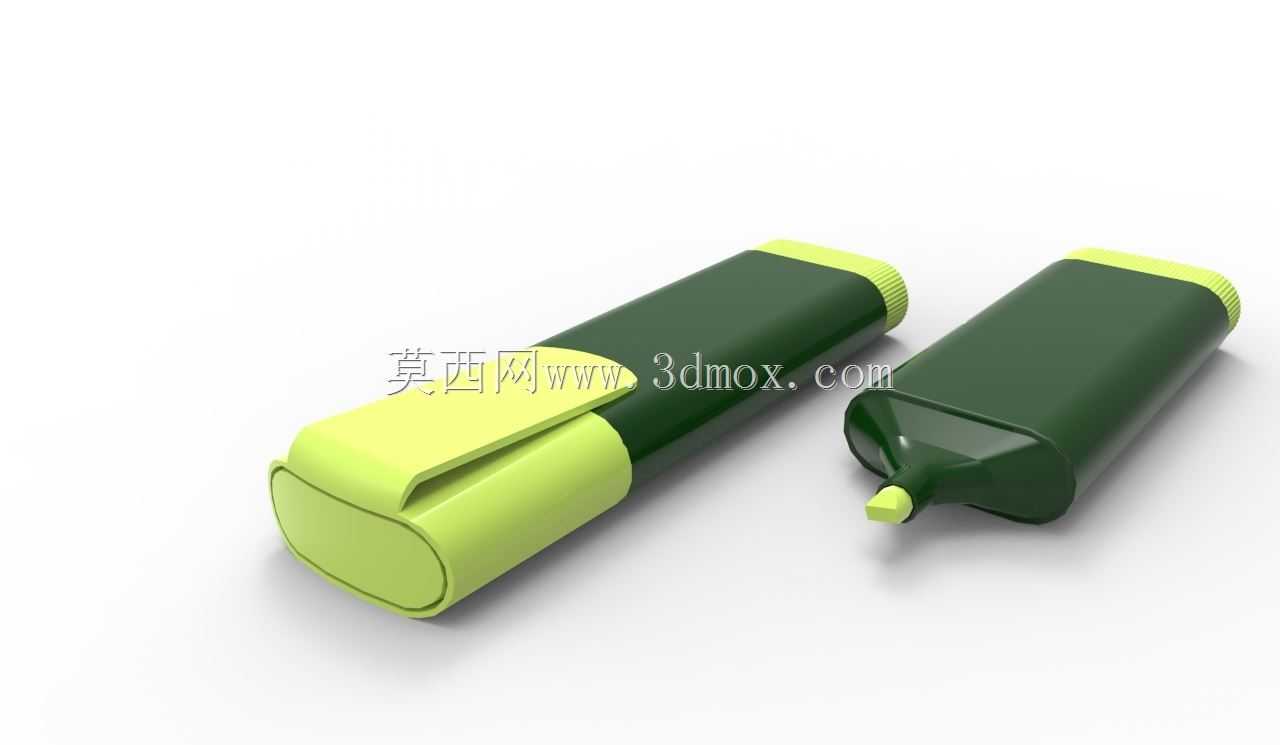

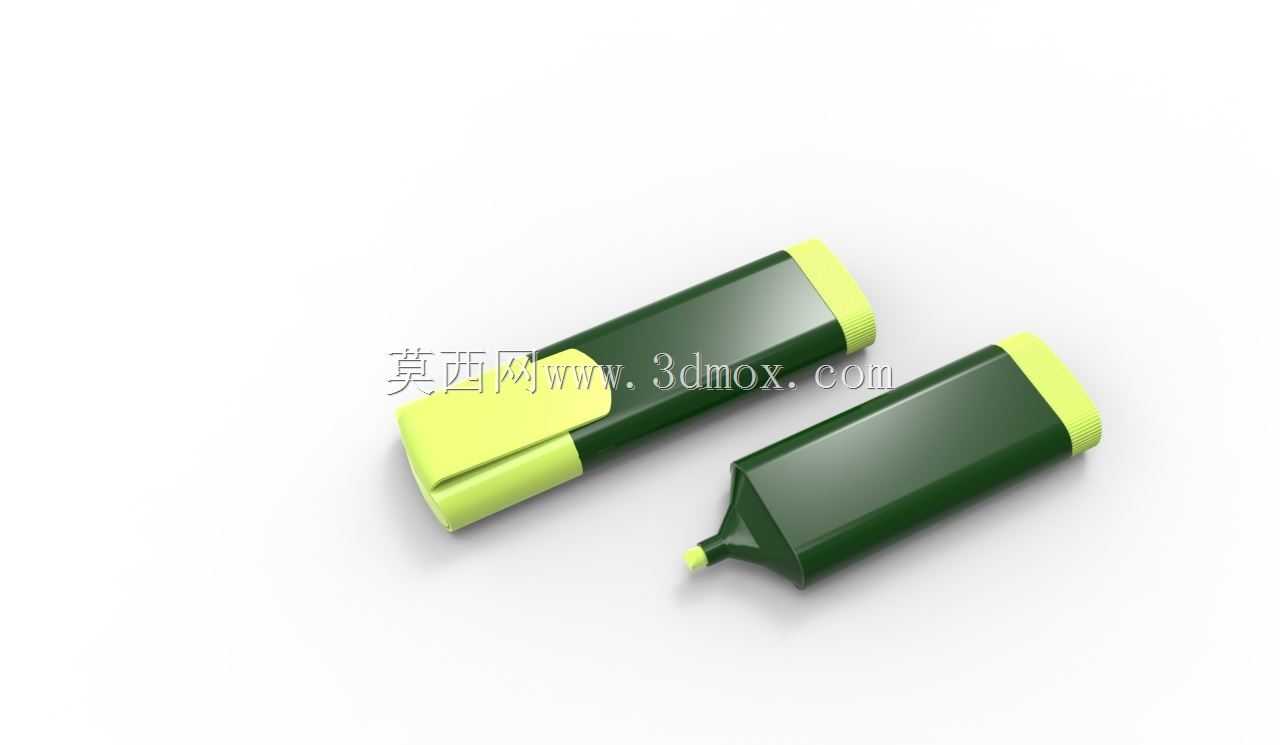

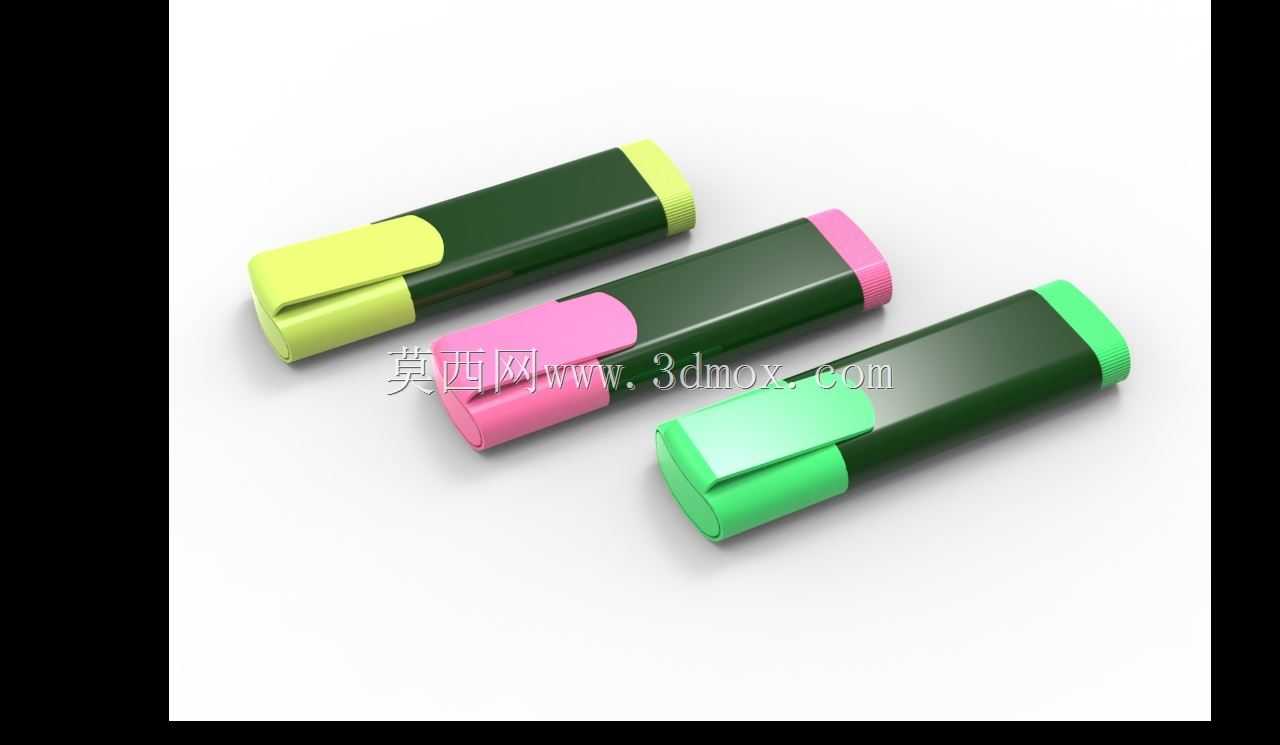

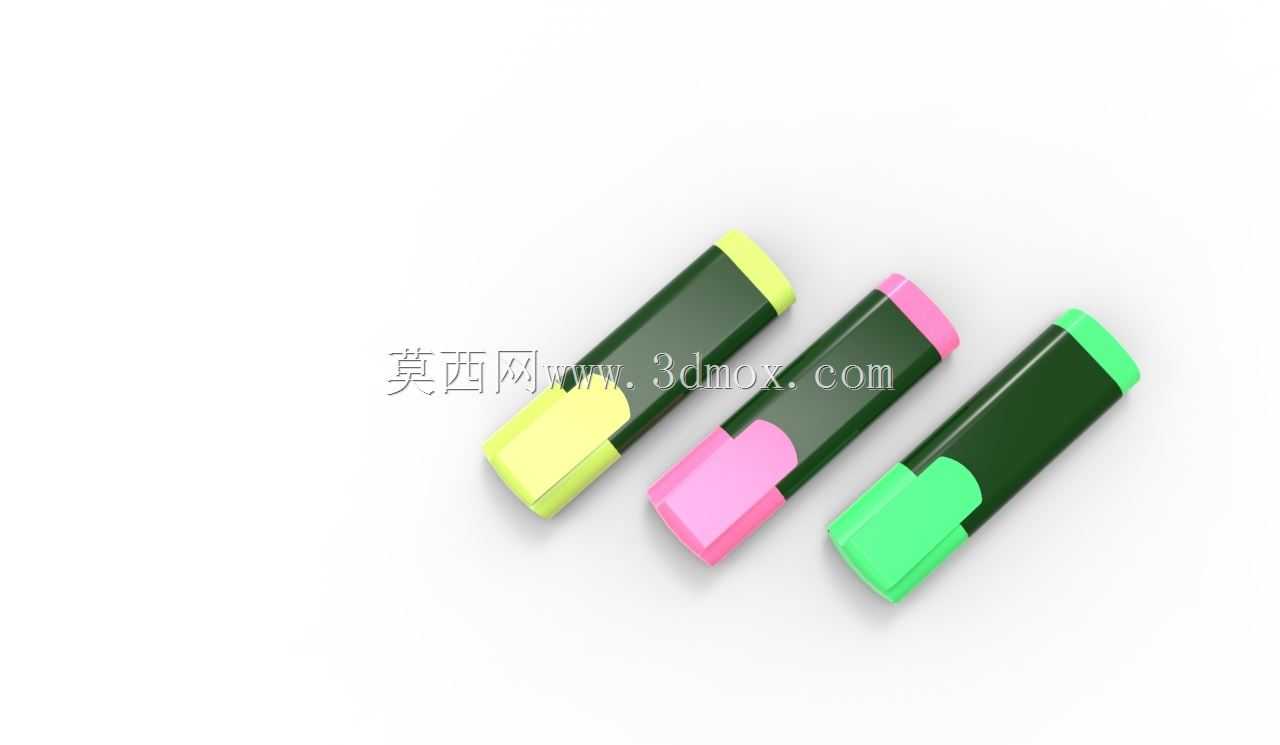

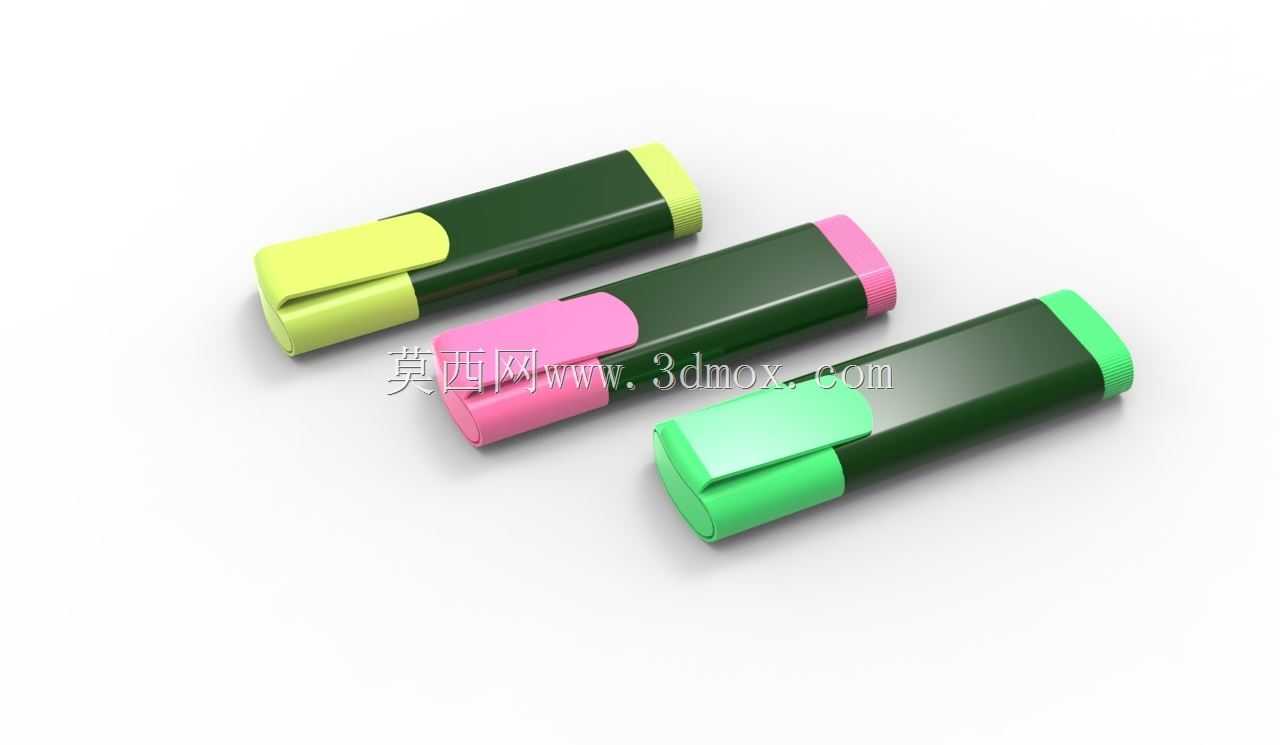

　　外观配色上采用了高饱和度的撞色设计，笔身主体为深墨绿色，笔帽与夹片分别采用荧光黄、荧光粉、荧光绿三种高辨识度的颜色，不同颜色的笔帽对应不同颜色的墨液，使用者不需要拔开笔帽，仅通过笔帽的颜色就可以快速区分墨色，提升多色标记时的取用效率。建模过程中对所有的配合面都做了拔模处理，拔模角度统一设置为1.5度，完全适配注塑生产的工艺要求，不需要后续对模型做工艺性修改就可以直接用于模具开发。笔身表面没有多余的装饰纹理，整体为光滑的曲面过渡，这种设计一方面可以降低注塑生产时的模具加工难度，减少外观面的熔接痕、缩水等缺陷，另一方面光滑的表面更容易擦拭清洁，日常使用中沾染的墨渍、污渍只需要用普通纸巾就可以擦拭干净，不会在笔身表面残留痕迹。

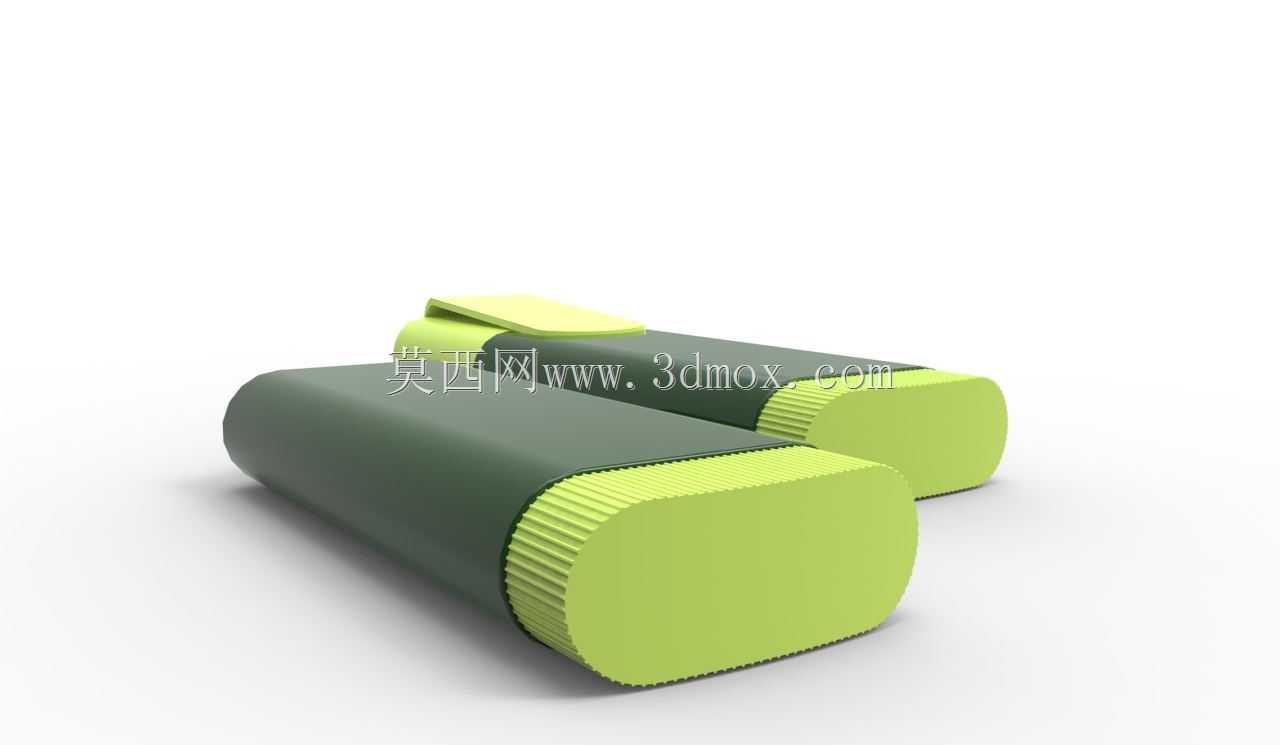

　　从安装边界来看，这款荧光笔的所有零部件都采用轴向装配的结构，没有侧向的卡扣或者复杂的拼接结构，整体装配只需要沿着笔身轴线依次安装储墨棉芯、笔头、笔帽、尾塞即可，装配工序简单，适合自动化生产线的批量组装，装配完成后整体没有突出的尖锐结构，所有外部棱边都做了圆角处理，符合文具类产品的安全设计要求，即使是低龄学生使用也不会出现划伤的风险。尾塞部分采用与笔帽相同的配合直径，日常使用时可以将笔帽扣在尾塞位置，避免笔帽丢失导致的笔头干涸、墨液挥发问题，尾塞扣合后的整体长度与笔帽扣合在笔头端的长度一致，不管笔帽扣在哪一端，整笔都可以平稳放置在水平桌面上，不会出现滚动滑落的问题。

　　在结构强度校核层面，建模时针对笔身最容易受力断裂的夹片根部做了加厚处理，夹片根部的圆角加大到R1，能够分散夹片反复开合产生的应力集中，经过反复的开合模拟测试，夹片在经过上千次的夹持变形后依然不会出现断裂或者塑性变形的问题。笔身的壁厚均匀性经过了多次优化，避免出现壁厚差异过大导致的注塑成型后缩痕，影响外观质感。储墨腔的内部容积经过测算，能够容纳足够容量的荧光墨液，保证整笔的标记长度能够满足日常使用3个月以上的使用需求，不需要频繁更换笔具。笔头位置的限位台阶可以有效阻挡笔头在受力时向储墨腔内部退缩，即使标记时施加较大的按压力，笔头也不会出现内缩的问题，保证标记线条的均匀流畅。
