食品运输用不锈钢固体物料承载架结构

　　这款承载结构主要面向食品生产加工环节的固体物料短驳转运场景，适配烘焙制品、定型包装固体食品、半成品食材在工序间的人工转运需求，可直接放置于操作台、周转推车台面使用，也可单独作为临时物料承载单元嵌入小型输送线的上下料工位。整体采用食品级不锈钢钣金弯折成型，无多余焊接点位，所有弯折棱边均做R2圆角钝化处理，避免清洁死角积纳污物，符合食品接触材料的卫生设计要求。

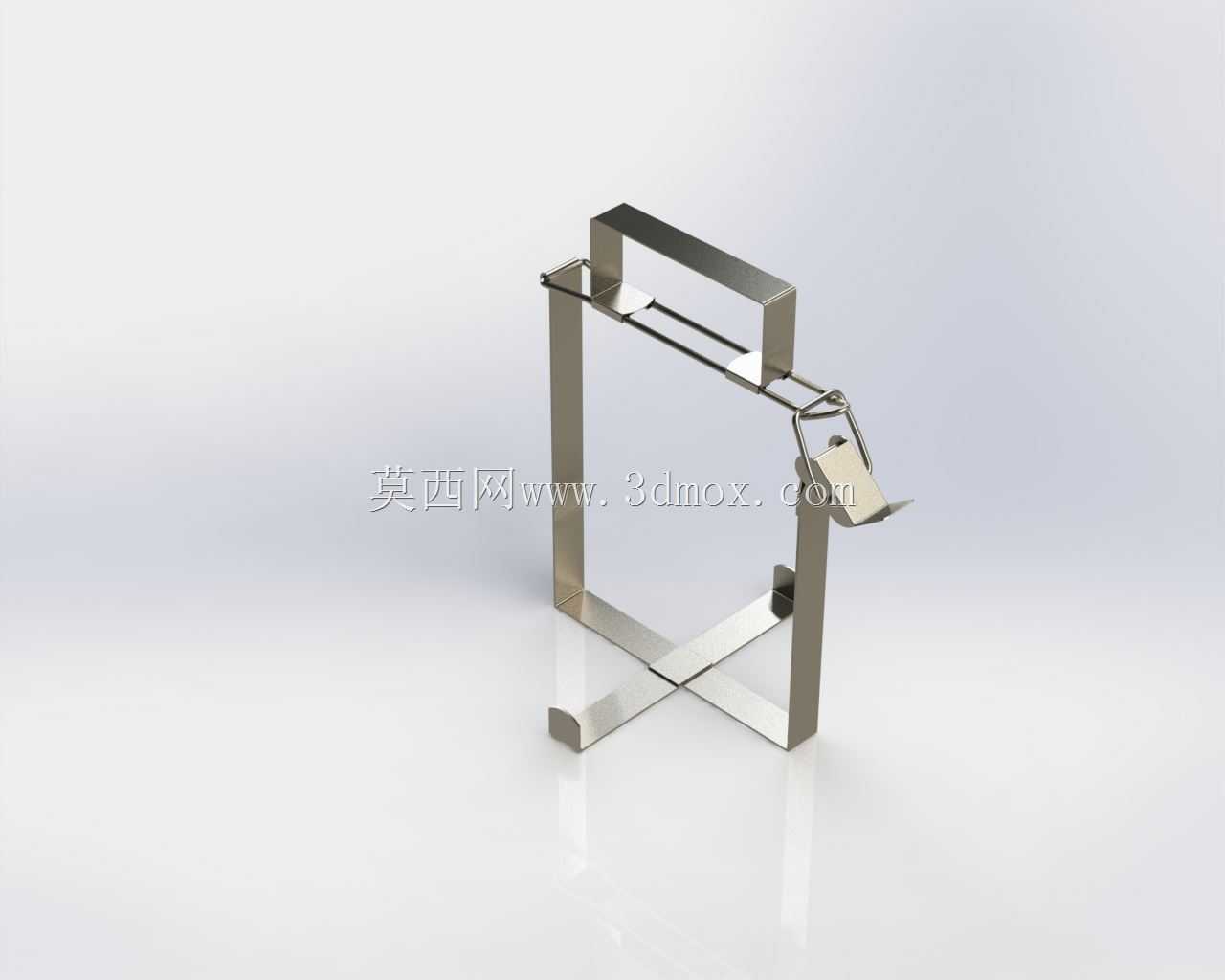

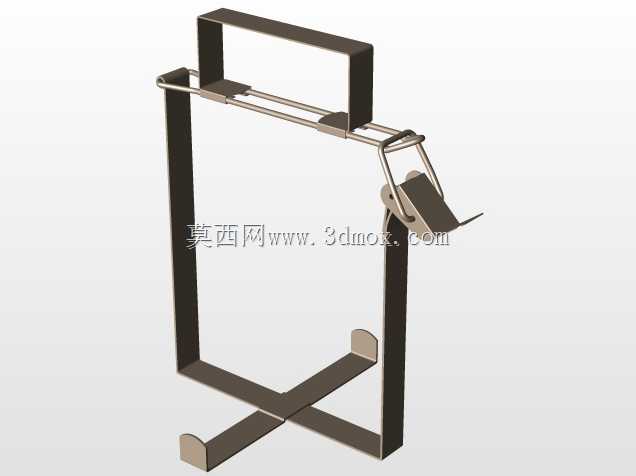

　　从结构设计逻辑来看，主体框架采用单根不锈钢带连续弯折形成矩形闭环支撑，底部交叉布置两根承托条，交叉点位于框架几何中心位置，可将承载的物料重量均匀分散到四个底部支撑脚，单架额定承载重量可达5kg，满足常规单批次固体食品的转运重量需求。顶部设置一体化弯折的提手结构，提手与主框架的连接位置采用三角加强弯折结构，避免提举过程中框架受力变形，提手表面做哑光拉丝处理，增加手部接触摩擦力，操作人员佩戴一次性卫生手套也可稳定握持，不会出现滑脱问题。

　　框架侧部设置的弹性卡扣结构，主要用于固定配套的物料防尘覆膜或者标识挂牌，卡扣采用同材质不锈钢弹片弯折，开合角度可达30度，可适配厚度0.1mm到1mm的覆膜或挂牌，不需要额外加装紧固件，日常清洁时可直接整体冲洗，无藏污缝隙。整体外形的长宽尺寸控制在200mm*150mm范围内，高度为280mm，提手顶部距离底部支撑脚的垂直高度符合人工提举的 ergonomic 尺寸，操作人员自然站立时握持提手的手臂弯曲角度在15到20度之间，长时间转运作业也不会产生过度的肌肉疲劳。

　　安装边界方面，四个底部支撑脚的端面做水平校平处理，放置于平面操作台时的整体平面度公差控制在0.2mm以内，不会出现放置晃动的问题，支撑脚底部可按需粘贴防滑硅胶垫，不会刮伤不锈钢操作台或者食品级塑料周转盘表面。框架的侧部预留有2mm的间隙，多个同规格承载架可实现嵌套堆叠，空架存储时的堆叠高度仅为单架高度的1/3，可大幅节省车间的存储占位空间。

　　在实际使用场景中，该承载架可直接放置于冷却工序的操作台面上，承载刚完成烘焙的固体食品，不锈钢材质的导热性能可加快食品的冷却速度，相比塑料载具可缩短15%左右的冷却等待时间；也可搭配周转车使用，将多个承载架整齐排布于周转车层板上，实现不同工序间的批量物料转运，框架的开放式结构不会遮挡物料，操作人员可直接观察到承载物料的状态，不需要频繁拿起载具检查。设计过程中特意规避了复杂的拼接结构，所有部件均为钣金一体弯折成型，生产加工时仅需要一套折弯模具即可完成主体成型，加工工序少，量产成本可控，同时整体结构无易损部件，正常使用场景下的使用寿命可达5年以上，不需要频繁更换配件。

　　针对食品车间的清洁需求，整个承载架的所有连接位置均做圆弧过渡，没有直角缝隙，日常清洁时可直接使用高压水枪冲洗，也可放入商用洗碗设备进行高温清洗消毒，不会出现积液、锈蚀的问题，表面的拉丝处理层可耐受常规食品车间使用的含氯消毒剂擦拭，不会出现表面腐蚀变色的情况。
