实木榫卯斜撑连接节点结构设计

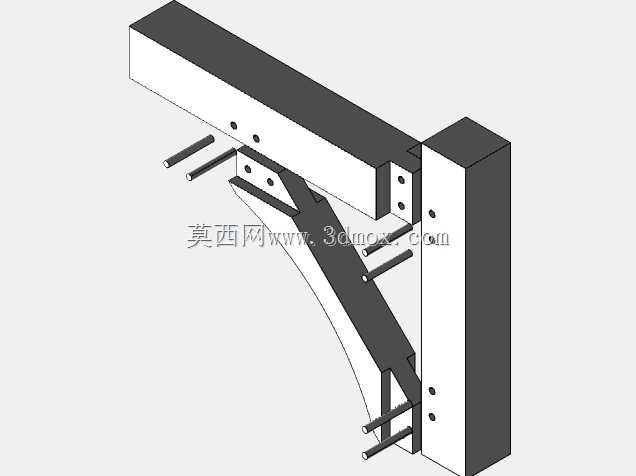

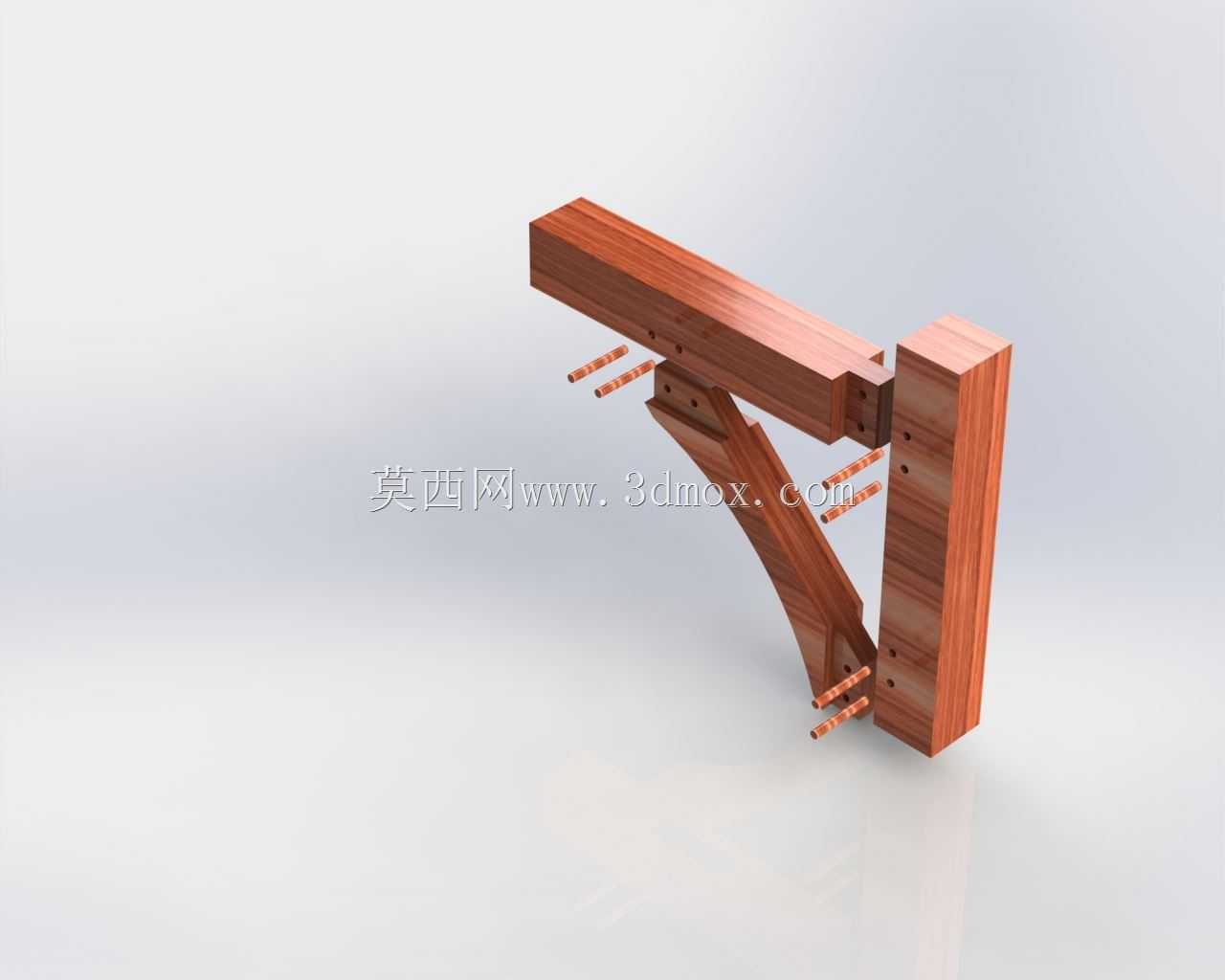

　　该细木工连接结构主要应用于实木家具承重框架、古建木作局部节点、定制木构展陈支撑体系中，承担横向荷载与竖向载荷的复合传递作用，在实际使用场景中，这类斜向支撑节点多布置在柜体转角、桌架侧方、木构廊架的梁柱交接位置，抵消构件受载后产生的扭矩与剪切力，避免直角连接部位长期受力出现开缝、变形甚至断裂问题。从结构功能来看，该节点采用多段实木构件组合，横向主梁与竖向立柱通过斜向撑杆形成三角稳定体系，配合贯穿式木销完成构件间的锁合，无需额外金属固件即可实现可靠连接，既保留了实木构件的外观整体性，也能在温湿度变化导致木材胀缩时，通过榫卯间的微小余量释放内应力，减少结构开裂风险。设计过程中首先明确了节点的受力边界：横向主梁外伸段承受竖向均布载荷时，

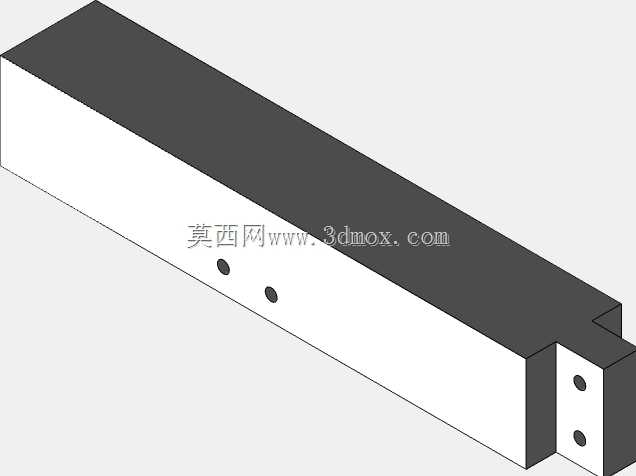

　　斜撑需将主梁端部的下压力分解为沿斜撑轴向的压力与对立柱侧面的抵紧力，因此斜撑与主梁、立柱的交接面均做了贴合度适配，采用斜向榫头插入对应构件的卯口内，接触面积经过核算，保证单位面积承压应力处于实木横纹、顺纹承压的允许范围内，避免局部压溃。构件外形尺寸方面，横向主梁采用矩形截面，截面高度与宽度比例控制在1.5:1左右，兼顾抗弯能力与外观厚重感，竖向立柱截面尺寸略大于主梁，保证立柱自身的抗侧移刚度，斜撑构件截面尺寸为主梁截面的0.6倍，既满足轴向承压的截面需求，也不会因构件过粗影响整体视觉协调性。安装边界上，所有榫头与卯口的配合采用过渡配合公差，木销孔位在三个构件拼装完成后配钻，保证木销贯穿后能同时锁紧三个交接构件，

　　木销端部略低于构件表面，后续打磨工序可完全覆盖销孔痕迹，实现外观无固件的效果。在实际生产适配中，这类节点的加工可通过数控开料设备完成榫卯轮廓的粗加工，再由细木工进行配合面的手工精修，保证拼装时榫卯结合紧密，无明显晃量，同时斜撑的弧度处理兼顾了结构受力与外观流线感，避免直角斜撑的生硬感，适配新中式、原木风的家具与木构设计需求。节点的受力路径清晰，竖向载荷从主梁传递至斜撑与立柱交接点，一部分力沿斜撑传导至立柱下部，另一部分力通过主梁与立柱的直榫传递至立柱整体，最终由立柱将载荷传导至下部支撑结构，多路径的力传导设计避免了单一连接部位应力集中，提升了整体结构的冗余度，即使某一接触面出现微小磨损，其余连接部位仍能维持结构整体稳定性。

　　针对木材各向异性的材料特性，设计时特意将斜撑的顺纹方向与轴向受力方向保持一致，最大化利用木材顺纹抗压强度高的特性，而主梁与立柱的榫头部位也尽量顺纹布置，避免横纹受力导致的榫头折断问题，木销采用硬质木材制作，其抗剪强度高于主体构件木材，保证锁合部位不会先于主体结构失效。
