嵌入式吊顶方形散流房间通风装置

　　日常做暖通配套结构建模时，这类方形散流通风口是民用建筑通风系统里最常见的末端部件，多数场景下直接嵌入集成吊顶或者石膏板吊顶安装，承担室内送风、回风的气流组织功能，不管是住宅的新风系统末端、写字楼中央空调的出风口，还是小型商用空间的通风换气点位，都能见到这类结构的应用。从实际使用场景来看，这类通风装置的核心作用是把管道内输送的新风或者处理后的空气，以多层扩散的方式均匀送入室内，避免直吹带来的不适感，同时回风口款式的同结构产品也能将室内浑浊空气顺畅吸入通风管道，完成室内空气的循环置换。

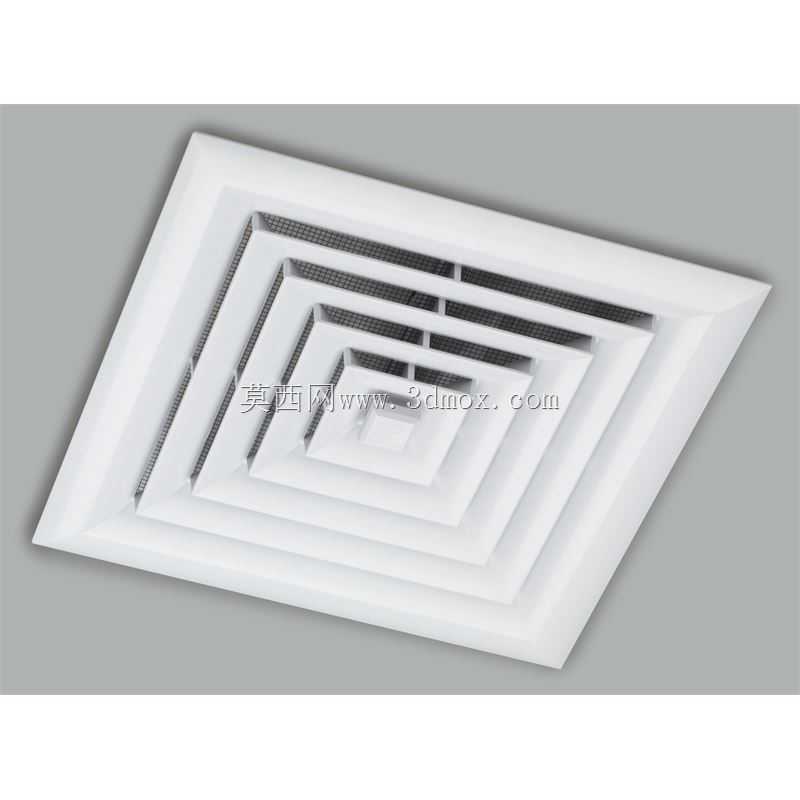

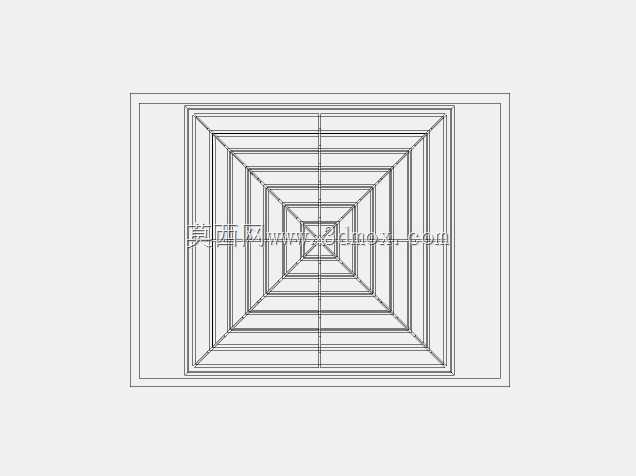

　　从结构设计逻辑来看，这款产品采用多层嵌套的方形阶梯导风结构，每一层导风边都做了固定角度的倾斜处理，气流从中心区域送出后，会沿着每层导风板的斜面逐步向四周扩散，相比单层格栅风口，送风覆盖范围更大，气流衰减更平缓，不会出现局部风速过高的问题。外框做了窄边压边设计，安装时压边直接贴合吊顶完成面，不需要额外做装饰收边，能和常见的600600mm标准吊顶模数匹配，安装时只需要在吊顶上开出对应尺寸的方孔，将风口主体嵌入后通过侧边的卡扣或者自攻螺丝固定在吊顶龙骨上即可，安装边界的容错空间在5mm以内，普通装修工人不需要特殊工具就能完成装配。

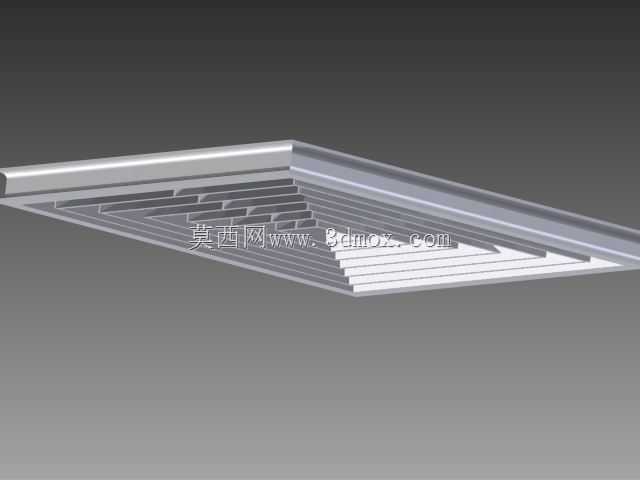

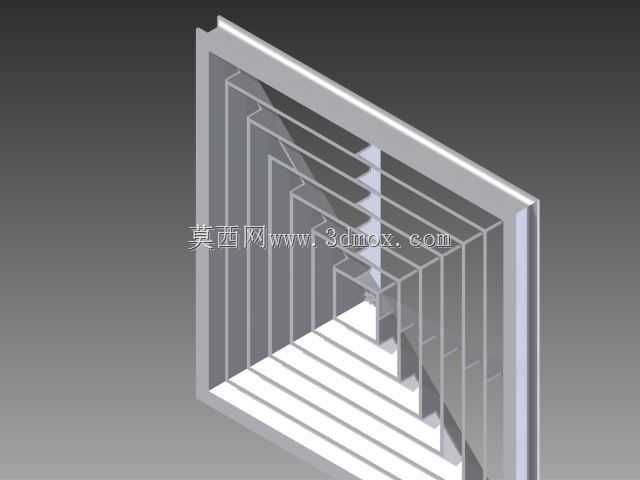

　　建模过程中需要重点关注几个结构细节：首先是每层导风板的连接筋位置，连接筋既要保证多层导风结构的整体强度，避免运输或者安装过程中出现层间变形，又要尽可能减少对气流的阻挡，通常连接筋会设置在四个对角位置，宽度控制在8mm以内，厚度和导风板保持一致，不会在送风时产生额外的风噪。其次是外框的翻边结构，嵌入吊顶的主体部分外尺寸要比开孔尺寸小2-3mm，方便安装时顺利放入孔位，表面的压边宽度要做到20mm以上，即使开孔存在轻微的尺寸偏差，压边也能完全遮盖缝隙，保证外观的整洁度。另外，导风板的倾斜角度经过实际气流模拟验证，通常设置在30度到45度之间，角度过小会导致气流直吹下方，角度过大则会让气流贴附吊顶表面流动，容易在吊顶积灰的同时降低送风效率。

　　从实际选型适配的角度，这类通风装置可以根据后端连接的风管尺寸调整整体规格，小到300300mm的住宅卫生间通风口，大到1200*1200mm的大开间公共区域送风口，都可以沿用这套多层散流的结构逻辑，只需要对应调整导风层的数量和每层的宽度比例即可。材质方面常规选用ABS工程塑料一体注塑成型，自重轻不会给吊顶龙骨造成额外负载，同时塑料材质的导热系数低，夏季送冷风时不会因为温差过大在表面产生凝露滴水的问题，部分有防火要求的场景也可以替换成铝合金材质，结构设计逻辑完全通用，只需要调整壁厚和连接筋的尺寸适配金属冲压或者折弯工艺即可。

　　在做三维结构建模时，还要提前预留好和风管连接的接口位置，风口背部通常会设置一段100mm高的直边接口，方便和柔性帆布风管或者硬质金属风管套接，接口处要做一圈凸起的加强筋，保证套接后风管不会轻易脱落，同时加强筋也能提升风口背部的结构强度，避免安装时用力按压导致整体变形。另外，表面的格栅间隙要控制在12mm到18mm之间，间隙过大容易看到吊顶内部的管线结构影响美观，间隙过小则会增加风阻，降低通风效率，同时格栅条的厚度要均匀，边缘做圆角处理，避免安装维护时划伤施工人员的手部。
