土耳其轮廓造型Arduino开发板结构设计

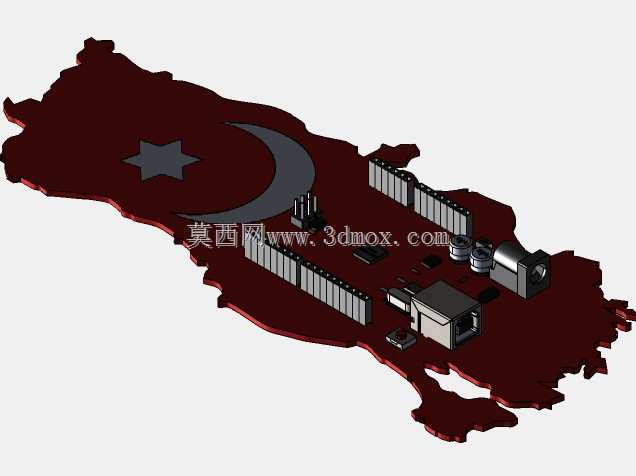

　　做嵌入式开发的同行大多接触过Arduino平台，常规的矩形开发板在教学演示、创意展陈场景里总少了点记忆点，这次做的异形轮廓开发板，把PCB基板做成土耳其国土轮廓造型，板基边缘做了0.8mm的圆角倒角处理，避免拿取时划手，也适配创意展示场景的摆放需求。板载的核心处理模块沿用标准ATmega328P方案，引脚排布完全兼容通用扩展板的安装孔位，不会因为异形造型牺牲拓展性，I/O接口全部沿轮廓内侧排布，预留的接线空间足够插装杜邦线，不会出现常规异形板接线干涉的问题。板上集成的电源输入接口做了下沉式设计，接口顶面和板上最高的电容元件顶面齐平，整体安装厚度控制在18mm以内，不管是嵌入展示台做固定安装，还是外接拓展模块做原型验证，

　　都不会因为突出的接口影响安装平整度。电源部分的滤波电容沿轮廓边缘的弧形区域排布，既利用了异形板的边角空间，也让电源回路的走线长度尽可能缩短，减少信号干扰，复位按键放在板身右侧的突出位置，手指按压的行程和常规开发板一致，不会因为造型调整改变操作手感。板身表面印的星月标识做了沉金处理，和焊盘的工艺保持一致，不会因为长期摩擦出现标识脱落的问题，四个固定安装孔位选在轮廓的四个受力均衡点，孔位做了金属化包边，M3螺丝固定时不会出现基板开裂的情况，安装孔的中心距适配通用的亚克力安装底座，不需要单独定制固定支架。从实际使用场景来看，这款开发板既可以满足嵌入式入门教学的功能需求，在地域文化主题的创意电子展、创客作品展陈场景里，

　　异形造型比常规矩形板更有辨识度，做互动装置的核心控制板时，甚至可以直接把板身作为装置的视觉元素外露，不需要额外做装饰面板遮盖。电路布线的时候特意把高频信号线走在板身中间区域，远离轮廓边缘的固定孔，避免安装时螺丝接触信号线造成短路，USB接口的位置选在板身南侧的突出区域，插USB线的时候不会和其他接线产生空间冲突，外接电源的DC接口和USB接口做了电源自动切换电路，两种供电方式切换时不会出现板子复位重启的问题。板上的LED指示灯放在星月标识旁边，通电后灯光刚好从标识旁透出，兼顾功能指示和视觉效果，排针的高度选了标准的11mm规格，既可以插装常规的传感器扩展板，也可以直接插焊线做永久接线使用，排针旁边预留了丝印标识，

　　接线时不用对照原理图就能快速找到对应引脚。考虑到创意场景的使用需求，板基的厚度选了1.6mm的常规FR-4板材，重量只有27g，用双面胶就能固定在墙面或者展示装置上，不需要额外的承重结构，板身所有元件都选了工业级温宽的型号，在0到60摄氏度的环境下都能稳定运行，不管是室内展陈还是户外临时的互动装置都能适配。做结构设计的时候反复调整了元件排布，把重量较大的DC接口、USB接口都放在靠近安装孔的位置，避免板子固定后因为元件重量出现翘曲，电容、电阻这类贴片元件全部沿轮廓的曲线排布，让板身的元件布局和整体造型呼应，不会出现元件排布杂乱的问题。
