焊接构件机械加工工程图纸设计

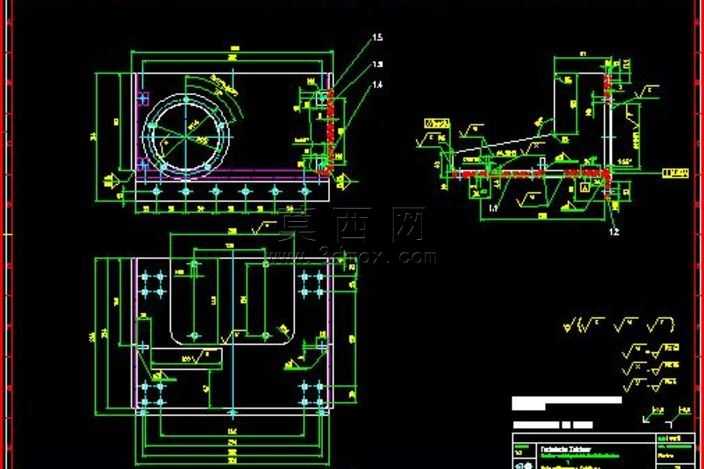

本套图纸围绕焊接类机械构件的生产加工需求完成全流程设计，建模阶段依托三维参数化设计逻辑，先对焊接构件的各个组成板件、筒状结构、安装支座进行独立特征建模，逐一确定每块板材的厚度、折弯角度、开孔位置，再按照焊接装配的定位关系完成组件的虚拟装配，提前排查不同板件拼接时的干涉问题，确保各焊接坡口的预留尺寸符合实际焊接工艺要求，避免后续生产中出现焊缝间隙不合理、装配错位的问题。图纸绘制阶段严格遵循机械制图国家标准，对主视、俯视、侧视三个核心投影视图进行规范排布，清晰呈现构件的整体外轮廓与内部腔体结构，针对圆形法兰安装位、侧边焊接连接耳、底部固定安装孔等关键结构，补充局部放大视图与剖面视图，完整展示各部位的截面形状、壁厚参数与配合尺寸。尺寸标注环节按照加工优先级分层标注，先标注构件的整体外形尺寸、安装基准尺寸，再逐一标注各焊接边的长度、各安装孔的孔径与孔位公差、焊接坡口的角度参数，同时标注清晰的焊接符号，明确不同位置焊缝的焊脚高度、焊接工艺要求，为焊接加工、后续机加工工序提供明确的尺寸依据。材质设计上根据构件的使用场景，主体承载板件选用常用的低碳结构钢材质，安装配合面预留合理的机加工余量，焊接部位的材质匹配性经过校验，避免焊接过程中出现材质不兼容导致的焊缝开裂问题。结构设计上充分考虑焊接加工的工艺性，尽量减少不必要的复杂弯折结构，合理布置焊缝位置，避免焊缝集中在应力集中的区域，同时在构件的安装对接位置设计定位止口，降低现场焊接装配的对位难度，提升构件的装配精度与整体结构强度，整套图纸完整覆盖从下料、焊接到后续机加工、安装检验的全流程技术要求，可直接用于指导车间的实际生产作业。
