可3D打印嵌入式控制器防护外壳结构

　　这款防护外壳主要面向小型嵌入式控制板的封装需求，适配桌面级3D打印的成型工艺，同时也可通过CNC铣削方式完成小批量加工，在DIY电子项目、小型工控装置、桌面级实验设备的搭建场景中应用广泛。日常使用中，这类外壳承担着隔绝外界粉尘、避免线路误触碰、规整设备外观的核心作用，尤其适合放置在桌面、设备机柜内部的小型控制单元使用，能够避免裸露电路板受环境杂物影响出现短路、积灰导致的接触不良问题。

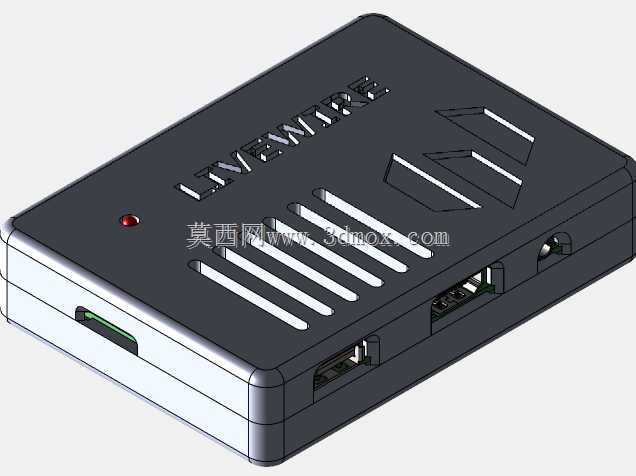

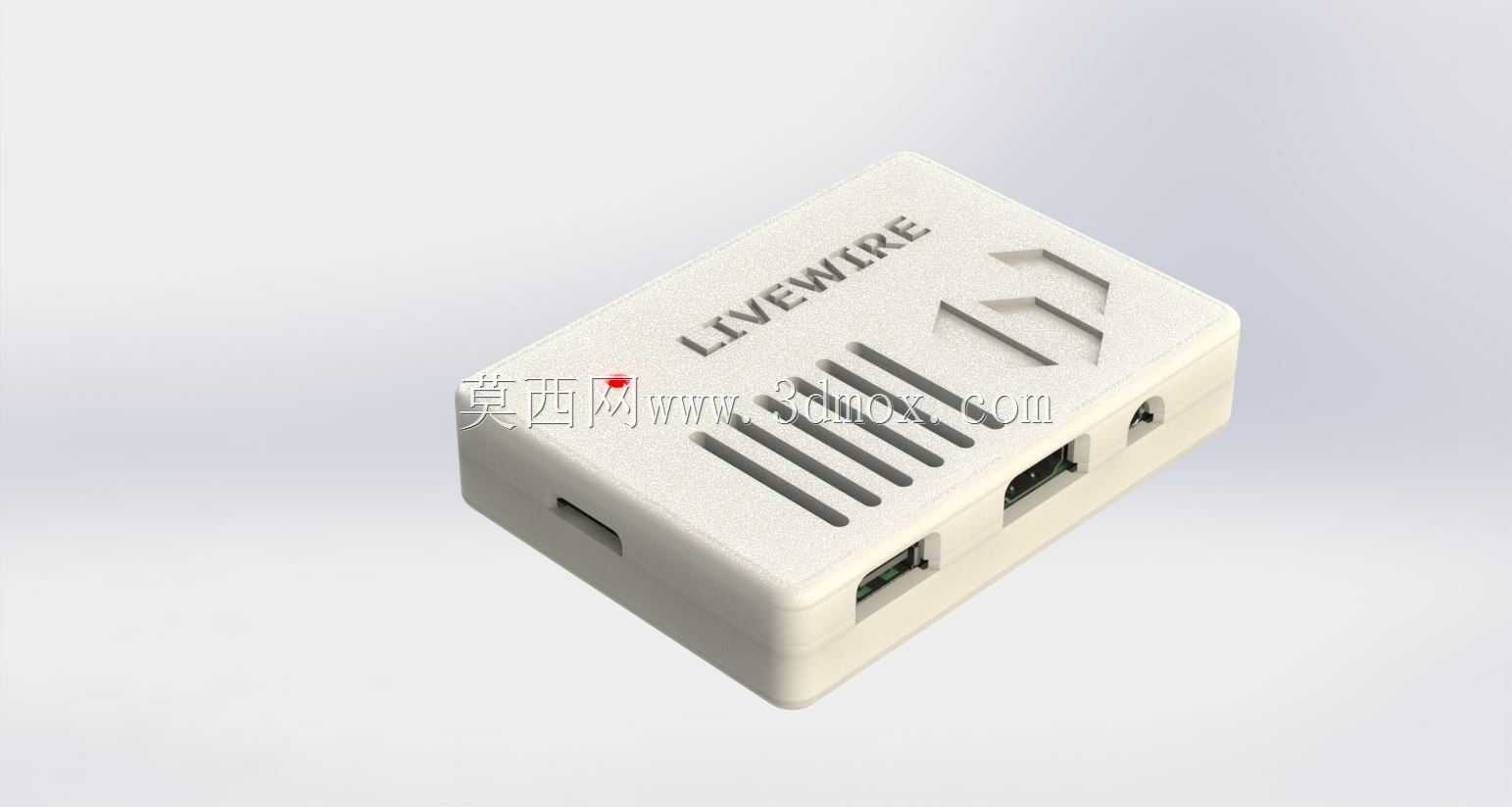

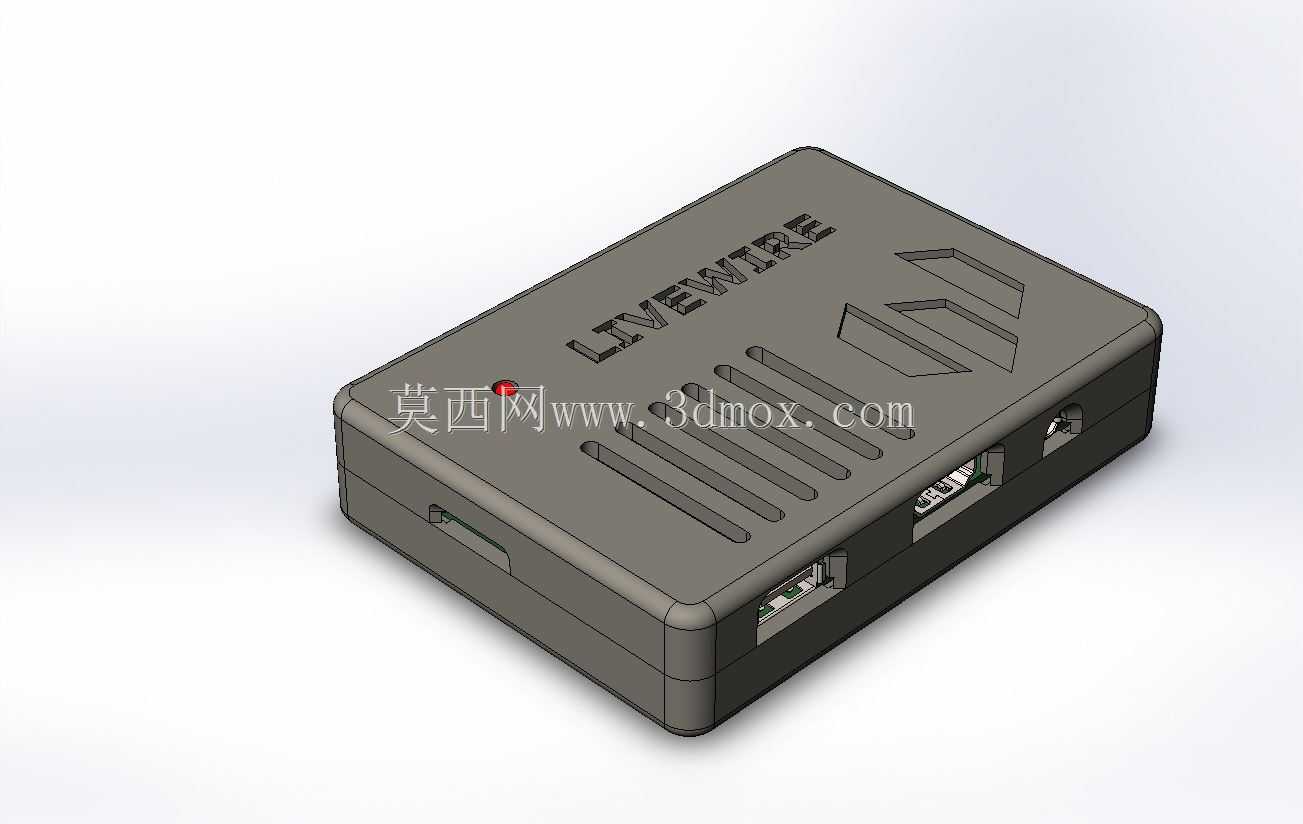

　　从结构设计来看，外壳采用上下扣合的分体式结构，合模位置设置了定位止口，无需额外螺丝即可实现初步卡合固定，也可根据使用需求在边角位置预留螺丝孔位实现锁紧，适配不同场景的拆装频率需求。外壳顶面做了内凹的字符标识区域，可根据内置控制板的功能自定义刻印标识，同时设置了多道平行的通风格栅，格栅的宽度控制在2mm以内，既能够保证内部电路工作时的热量自然散出，又能避免较大尺寸的杂物落入壳体内，兼顾散热与防护性能。顶面的几何造型凹槽一方面做了视觉区分，另一方面也能够提升壳体的结构刚性，减少薄壁结构打印过程中出现的翘曲变形问题。

　　壳体侧面预留了多类接口的对位开孔，位置完全匹配常用小型控制板的接口布局，包含USB接口、电源接口、通讯端子的避让位，开孔边缘做了0.5mm的倒角处理，避免3D打印过程中出现的层纹毛刺影响接口插拔，同时也能减少插拔接头时对外壳边缘的磨损。壳体边角做了R3的圆角过渡，既能够避免尖锐边角在安装使用过程中造成磕碰划伤，也符合3D打印的工艺特性，减少打印时的悬垂结构，降低支撑材料的使用量，提升打印成品的表面质量。

　　安装边界方面，壳体内部设置了四个高度一致的定位柱，柱端预留M3螺丝的热熔铜螺母安装位，可直接固定标准尺寸的小型控制板，定位柱的高度经过测算，能够保证控制板上的插接件与侧面开孔精准对位，同时控制板底面与壳底预留2mm的间隙，既可以走飞线，也能避免板底焊点直接接触壳底造成短路。壳体的外部整体尺寸控制在100mm70mm25mm的范围内，属于紧凑型的小型外壳，能够适配多数桌面设备的内部安装空间，也可直接放置在桌面作为独立设备的外壳使用，壳体底部预留了四个1mm深度的脚垫安装槽，可粘贴橡胶脚垫提升放置时的摩擦力，避免设备滑动。

　　设计过程中充分考虑了3D打印的工艺限制，所有结构的拔模斜度控制在1度以内，壳体壁厚统一设置为2mm，既能够保证足够的结构强度，避免日常使用中出现摔裂、压损的问题，也能减少打印耗材的使用量，缩短打印耗时。所有内部的加强筋厚度均设置为1.2mm，与外壁连接位置做了圆角过渡，避免打印过程中出现应力集中导致的开裂问题。对于需要频繁插拔接口的使用场景，外壳的接口位置可根据需求增加壁厚补强，提升接口位置的结构强度，避免多次插拔后出现开裂。

　　在实际应用中，这类外壳可根据内置电路板的实际尺寸做快速参数调整，修改对应接口开孔的位置与大小即可适配不同的控制板，无需重新设计整体结构，具备较强的通用性。相比市面上采购的标准通用外壳，3D打印的定制外壳能够完全匹配自研控制板的接口布局，无需额外打磨开孔，外观也可根据需求自定义标识、颜色，更适合小批量的项目样机制作、DIY作品封装使用，同时也可作为正式产品的小批量外壳方案，省去开模的成本与周期，快速完成产品的封装落地。
