定制3D打印机用XY轴载件安装框架

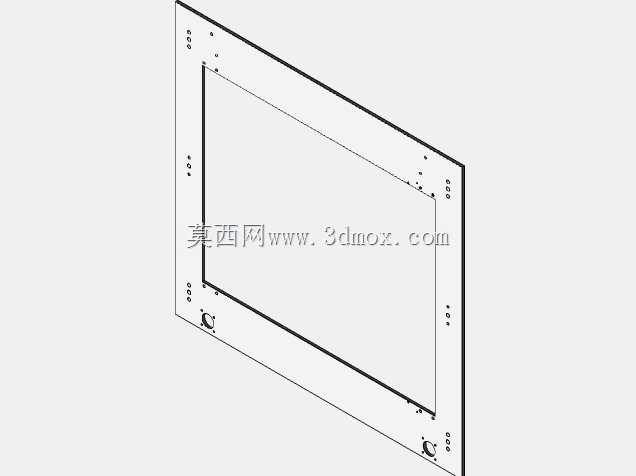

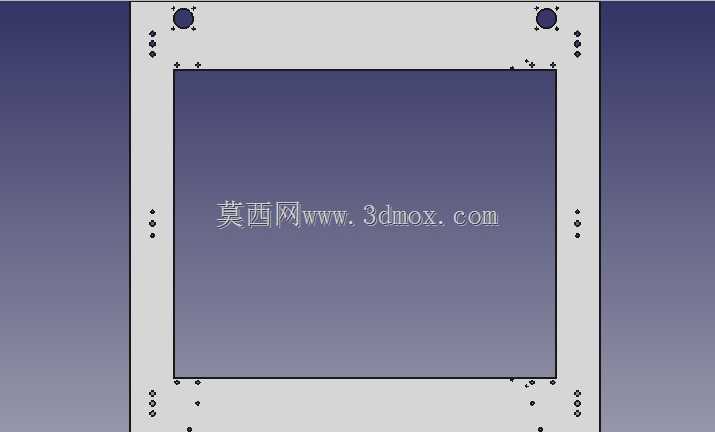

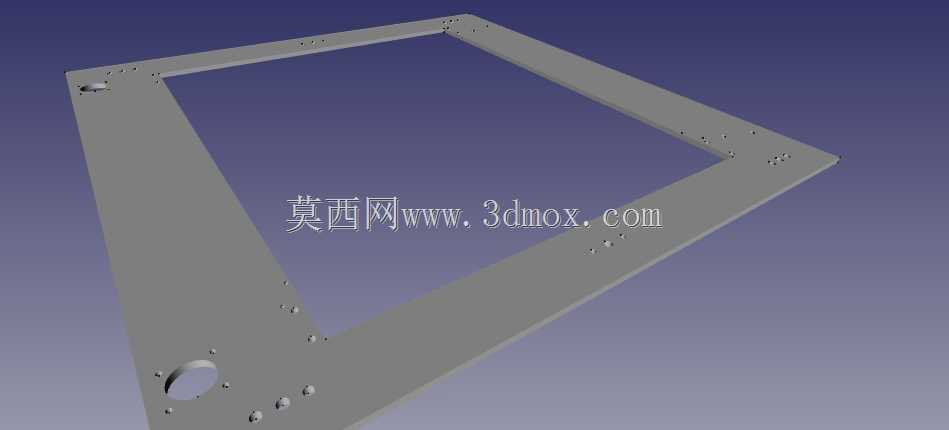

　　这款框架是为定制化桌面级FDM3D打印机设计的XY运动轴核心承载构件，作为XY轴运动系统的安装基准，其平面度直接决定了热床与喷头运动的平行度，是保障打印首层附着力、模型成型精度的核心结构件。从实际加工适配性来看，框架预留的多组安装孔位完全匹配开源3D打印机的运动组件布局，边角处的大直径通孔用于穿设同步带张紧调节结构，沿框架长边均匀分布的小孔位分别对应直线导轨的固定螺丝孔、限位开关的安装定位孔以及线束走线的固定孔位，无需二次打孔即可完成整套XY运动组件的装配，大幅降低定制设备的组装调试难度。设计阶段优先考虑了不同加工场景的适配性，框架采用等宽矩形环的结构形式，截面厚度经过受力校核，当采用实木切割加工时，

　　12mm厚度的多层板即可满足运动过程中的抗形变要求，不会因为同步带的张紧拉力出现边框翘曲；如果采用铝板数控铣削加工，6mm厚度的6061铝合金就能提供足够的结构刚性，同时兼顾整机重量控制；若采用大尺寸FDM3D打印机直接打印制作，选择PETG或者ABS材料填充率设置为30%以上，也能满足日常打印的结构强度需求，适配不同制作者的加工条件。从安装边界来看，框架的内框尺寸完全匹配对应型号热床的最大运动行程，外框尺寸与打印机的整机外壳立柱安装位精准对齐，框架表面的沉头孔设计可以让所有固定螺丝的头部完全沉入构件表面，不会突出平面干涉运动组件的滑动，避免出现运动卡顿、异响等问题。在实际设备运行过程中，

　　XY轴的喷头滑车组件沿着框架上安装的直线导轨做平面运动，框架本身的结构刚性可以抵消高速打印时运动组件带来的振动，减少打印过程中的层纹、振纹问题，提升模型表面成型质量。不同于市售量产3D打印机的一体冲压钣金框架，这款框架的结构设计完全开源，制作者可以根据自己手头的材料尺寸、加工条件灵活调整边框宽度、孔位间距，适配不同尺寸的热床、不同规格的直线导轨以及不同传动比的同步带轮组，不管是搭建小尺寸的桌面级入门打印机，还是改装大尺寸的工业级定制打印机，都可以在这个框架的基础上做参数调整，不需要重新设计整体承载结构。框架的边角处做了小尺寸的倒角处理，既可以避免加工、组装过程中尖锐边角划伤操作人员，也能减少应力集中问题，

　　尤其是采用塑料3D打印制作框架时，倒角结构可以大幅降低打印件边角处的层间开裂风险，提升构件的使用寿命。在实际装配调试环节，框架的平面可以作为整个XY轴系统的校准基准，组装时只需要将框架平放在高精度平台上，依次固定导轨、同步带、滑车组件，就能保证两个运动轴的垂直度，不需要反复调整垫片来校准平面度，大幅缩短设备的组装调试周期。对于有改装需求的制作者来说，框架上预留的冗余小孔位还可以用来加装自动调平传感器、线材拖链、散热风扇等附加组件，不需要额外在框架上钻孔攻丝，避免破坏框架的整体结构刚性。
