大尺寸框式FDM熔融沉积3D打印设备

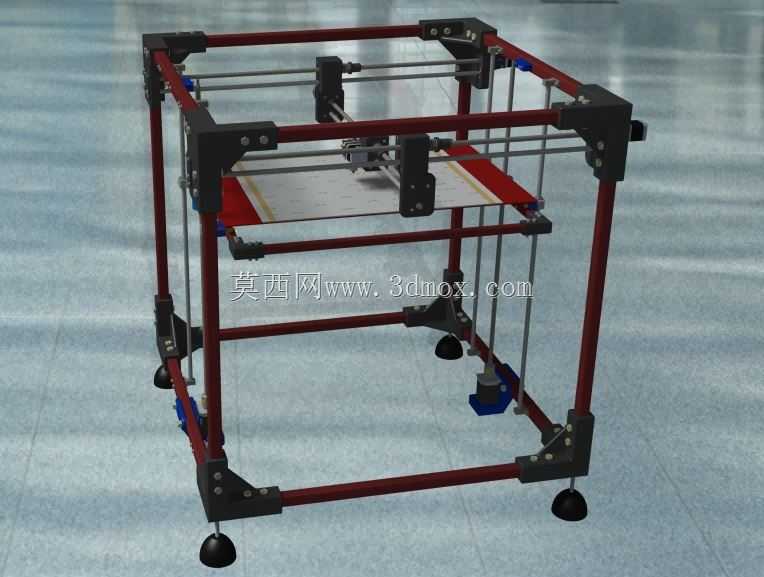

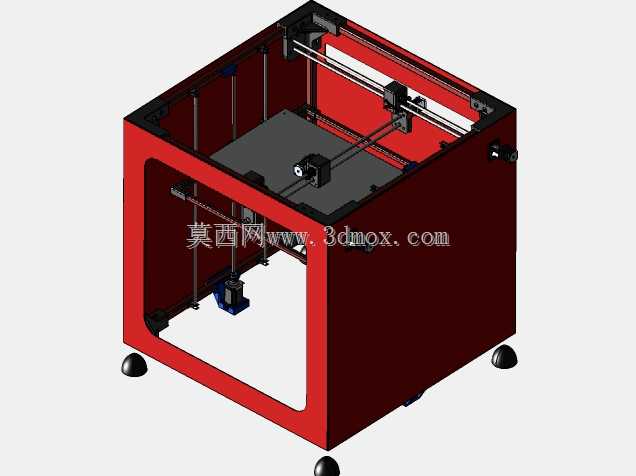

　　这款框式结构的熔融沉积成型设备，核心定位是面向中小批量定制件生产、大尺寸原型件打样的桌面级工业应用场景，区别于常见的小尺寸桌面3D打印设备，它的成型空间边界达到650mm×500mm×550mm，能够一次性完成长度接近半米的一体化结构件打印，无需拆分拼接，能有效避免拼接带来的强度损失、对位误差问题，在文创道具制作、工业设计手板验证、教学实训样件加工、小型工装夹具定制这类场景中，能大幅减少后处理工作量。从结构设计逻辑来看，整机采用矩形方管搭建的正立方体框架作为承载基体，框架的四个角位采用定制角件做刚性连接，替代了常见的铝型材角码连接方式，方管自身的截面抗弯模量更高，配合底部四个可调式脚杯支撑，

　　能够在高速运动打印过程中降低机架的谐振幅度，避免打印层纹出现规律性振纹，提升成型件的表面质量。运动轴系的布置上，X轴与Y轴采用光轴导轨配合直线轴承的传动方案，光轴两端直接固定在框架的横向方管上，省去了额外的轴系安装支撑板，既压缩了整机的外形占用尺寸，也减少了装配环节的累积误差；Z轴采用四根竖直光轴做导向，配合丝杆传动带动打印平台做上下运动，相比单Z轴或双Z轴的结构，四导向轴的布置能让大尺寸打印平台在升降过程中保持更高的平面度，即使平台边缘放置较重的打印件，也不会出现平台倾斜、层厚不均的问题。打印平台采用红黑配色的复合面板结构，表面具备合适的附着摩擦力，打印过程中耗材能牢固附着在平台表面，打印完成后冷却即可轻松取下样件，

　　平台的调平结构采用边角弹簧预紧的手动调平方案，结构简单可靠，日常维护时不需要复杂的校准流程，适合非专业技术人员操作。挤出机构采用远端送料的布置方式，将送料电机固定在机架的固定端，减轻运动轴的负载重量，能够进一步提升X轴运动的响应速度，降低高速打印时的惯性冲击。整机的走线全部沿框架方管的内侧布置，通过线卡固定，避免运动过程中管线与运动部件发生剐蹭，也能减少管线外露带来的安全隐患。从安装边界来看，整机的外形尺寸略大于成型腔尺寸，预留了运动部件的行程空间与电气元件的安装位置，放置时只需要在设备四周预留100mm左右的操作与散热空间即可，不需要额外的大型安装基座，普通的承重工作台即可满足放置要求。在实际使用过程中，

　　这类大尺寸框式3D打印机能够兼容多种常见的熔融沉积耗材，完成从概念模型到功能测试件的全流程制作，比如在产品研发环节，工程师可以直接打印1:1的外观手板验证装配关系，不需要拆分多个小件粘接；在教学场景中，足够大的成型空间可以满足多名学生同时提交的小尺寸作业批量打印，也能完成大型教学演示模型的一体化制作；在定制加工场景中，可以直接打印大型的广告字壳、道具部件，省去了拼接打磨的工序。设计过程中特意简化了不必要的外壳覆盖件，一方面能够降低整机的自重与制造成本，另一方面开放式的框架结构方便操作人员随时观察打印状态，出现翘边、堵头等问题时可以快速处理，也便于设备的日常维护与零部件更换，所有的连接紧固件都采用标准件，后期更换配件不需要定制特殊零件，降低了设备的全生命周期使用成本。
