M14规格法兰面六角螺栓结构设计

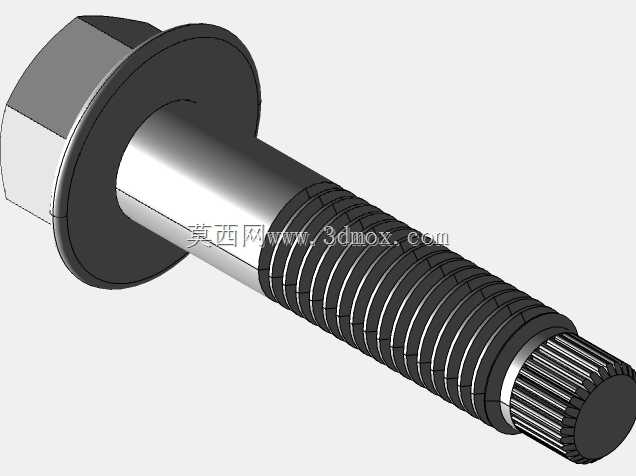

　　在重型工程机械的行走机构连接、商用车底盘副梁固定、风电塔筒内部附件安装这类对连接可靠性、防松性能有较高要求的场景中，带法兰面的六角螺栓是应用频次极高的紧固元件，这类螺栓相比普通六角头螺栓，自带的一体式法兰盘能够在拧紧时增大与被连接件表面的接触承压面积，不需要额外加装平垫圈，既可以降低被连接件表面的压溃风险，也能减少装配环节的零件清点工作量，在批量装配的流水线场景中能有效提升装配效率。这款M14规格的螺栓，螺纹公称直径14mm，螺距2mm属于粗牙螺纹系列，适配绝大多数通用机械的连接孔位设计，不需要专门定制配套螺母，市面上的标准M14六角螺母、法兰面螺母都可以直接匹配使用，互换性较强。从结构设计来看，螺栓头部采用标准外六角构型，

　　对边尺寸符合通用紧固件的标准公差要求，普通的14mm规格开口扳手、套筒扳手都可以直接施加拧紧力矩，不需要特殊定制工装，现场维修更换时的工具适配性较好。头部下方的法兰盘带有一定的厚度，在承受轴向预紧力时不会发生法兰盘翘曲变形，法兰盘的下表面设计有细微的防滑齿结构，在拧紧过程中可以嵌入被连接件的表面，在设备运行产生振动的工况下，能够有效降低螺栓松动回转的概率，相比普通螺栓加平垫圈的组合，防松性能提升明显。杆部的设计分为光杆段与螺纹段两部分，光杆段的直径略大于螺纹大径，在连接时光杆部分可以穿入被连接件的铰制孔位，承受一定的横向剪切载荷，适合用在有横向力作用的连接节点，比如工程机械的动臂铰接点旁的辅助连接、输送线机架的拼接位置。

　　螺纹段的长度占总杆长的三分之二左右，能够适配不同总厚度的被连接件组合，当被连接件总厚度较小时，多余的螺纹段可以穿出螺母配合防松螺母、开口销等防松元件使用，适配性较强。螺纹末端设计有滚花的导向段，在穿入螺母或者被连接件的螺纹孔时，不需要精准对正就可以顺利旋入，减少装配时的螺纹错扣风险，尤其是在高空作业、设备内部狭窄空间的盲装场景下，这种导向结构能大幅降低装配难度。从安装边界来看，这款螺栓的法兰盘外径比普通六角头的外接圆直径大出约30%，在设计被连接件的安装孔沉台时，需要预留足够的法兰盘容纳空间，沉台直径要大于法兰盘外径至少2mm，避免法兰盘无法贴合被连接件表面导致预紧力不足；安装孔的直径设计为15mm，既可以保证螺栓顺利穿入，

　　也不会因为孔间隙过大导致连接定位精度不足。在进行三维建模时，螺纹部分采用了精确的牙型轮廓建模，不是简单的贴图示意，在做虚拟装配、干涉检查时，可以真实模拟螺纹旋合的过程，避免出现实际装配时螺纹干涉的问题；头部与杆部的过渡圆角也按照标准要求设计，能够降低应力集中系数，在做有限元强度分析时，可以得到更贴近实际工况的应力分布结果，帮助设计人员校核螺栓的承载能力是否满足工况要求。这类螺栓的常用材质为中碳钢调质处理，性能等级可以达到8.8级或者10.9级，能够承受较大的预紧力，在有防腐要求的场景下也可以做镀锌、达克罗表面处理，适配户外、潮湿环境下的使用需求。在设备选型时，需要根据被连接件的总厚度选择合适的螺栓总长度，保证拧紧后螺纹露出螺母2-3个螺距，既不会因为露出过长干涉其他部件，也不会因为旋合长度不足导致螺纹滑牙；如果是用于有交变载荷的工况，还可以配合螺纹锁固胶、双螺母防松等结构，进一步提升连接的可靠性。
