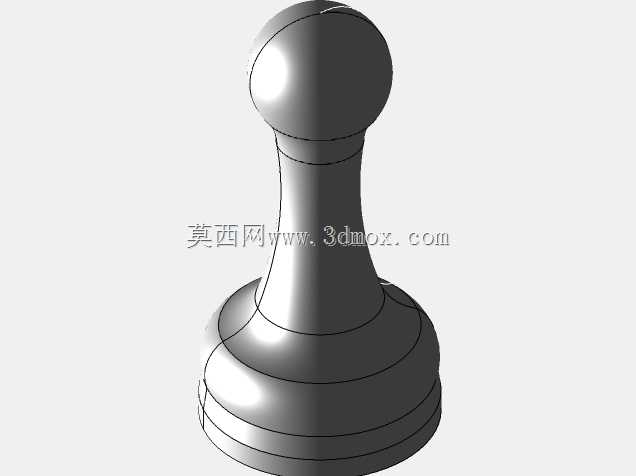

国际象棋兵棋子曲面结构三维数模

　　在文体用品制造、桌面游戏配件生产以及文创产品定制领域，棋类产品的结构设计往往需要兼顾造型辨识度、握持手感与批量加工的工艺适配性，本次完成建模的国际象棋兵棋子结构，正是针对这类需求完成的全参数化三维数模。从实际使用场景来看，这类兵棋子是国际象棋整套配件中数量最多的单元，单套标准配置需要8枚同规格兵棋，因此在设计阶段首先要考虑的就是造型的一致性与加工的便捷性，避免出现同批次棋子尺寸偏差过大、摆放稳定性不足的问题。

　　从结构设计思路来看，整个棋子采用全回转体构型，所有轮廓截面均围绕中心轴线旋转生成，这种设计一方面能够大幅降低注塑、树脂3D打印或者金属压铸的加工难度，回转体结构在模具开模时可以直接采用轴向分模方案，不需要额外设计侧向抽芯结构，能够有效压缩模具制造成本，减少量产时的不良品率；另一方面，回转体的对称结构也能保证棋子放置在棋盘上时，无论从哪个角度观察都具备一致的视觉效果，不会出现视觉重心偏移的问题。

　　具体到外形尺寸与安装边界的把控，设计时首先确定了棋子底部的支撑直径，这个尺寸直接决定了棋子摆放的抗倾覆能力，按照常规国际象棋赛事的使用要求，兵棋的底座直径需要匹配标准棋盘格的边长，预留足够的摆放余量，避免相邻棋子出现干涉；底座部分设计了三层阶梯式的凸台结构，最底层的接触平面做了极小的倒角处理，既能够避免锐边在加工后出现毛刺划手的问题，也能让棋子与棋盘表面接触时更贴合，减少放置时的滑动。往上的柱身部分采用了平滑的收腰曲面，这个曲面的曲率经过反复调整，既保证手指捏持时的贴合度，符合日常拿取棋子的握持习惯，也避免曲面出现曲率突变导致的加工应力集中问题。顶部的球形头部是兵棋子最具辨识度的结构，球面与下方柱身的衔接位置做了相切过渡处理，没有生硬的折角，既提升了整体造型的流畅感，也能避免在使用过程中棱角磕碰造成的漆面脱落或者结构崩缺。

　　从功能特性层面来说，这个结构除了满足常规棋类对弈的使用需求外，也适配文创衍生产品的定制需求，比如可以在头部球面预留激光雕刻的平面区域，用于定制标识、图案，柱身的曲面也可以适配后续的表面处理工艺，不管是做哑光磨砂、亮面抛光还是多色分染，都有足够的工艺操作空间。在建模过程中，所有曲面都做了连续性校验，保证G2以上的曲面连续度，不管是后续用于数控加工做金属材质的棋子，还是用于开模做塑料、树脂类的量产产品，都不需要再做额外的曲面修补工作，能够直接导入加工编程软件生成刀路。另外，整个模型的重心位置经过测算，落在底座高度的三分之一区间内，即使棋盘出现轻微的倾斜或者外力触碰，棋子也不容易倾倒，完全满足日常对弈、赛事使用以及展示陈列的多场景需求。针对不同的加工工艺，这个数模也预留了调整余量，比如做木质车削加工时，可以直接提取回转轮廓线生成车削路径；做3D打印时，因为没有悬空的倒扣结构，不需要添加额外的支撑结构，能够大幅减少后处理的工作量。
