发动机活塞连杆组件结构设计

　　这套活塞连杆组件是往复式动力机械的核心运动转换部件，日常接触的车用汽油机、柴油机，工厂里的往复式压缩机、柱塞泵，甚至小型农用动力机械里，都能见到同结构的组件在工作，它承担着把燃烧做功的直线推力转化为曲轴旋转扭矩的核心作用，整个工作循环里要反复承受交变的燃气压力、往复惯性力与侧向冲击力，设计时的每一处结构细节都直接关联整机的动力输出效率、运行可靠性与服役寿命。

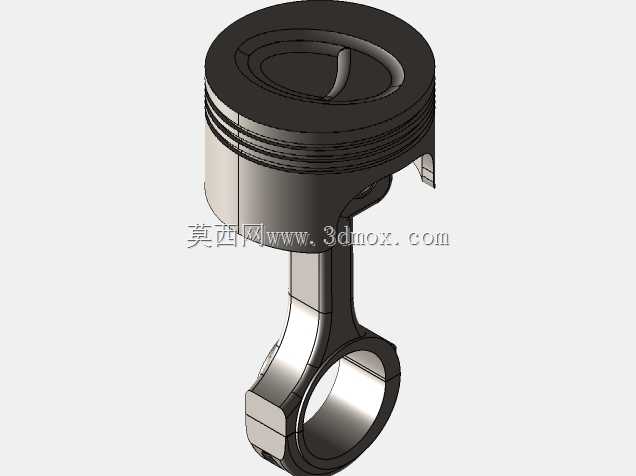

　　从实际装配边界来看，活塞头部预留了三道环槽的安装位置，最上方两道为气环槽，用来安装密封燃气的活塞环，阻断燃烧室高压气体向曲轴箱窜动的路径，最下方一道为油环槽，槽底设计有均匀分布的回油孔，能把缸壁上多余的润滑油刮下回油底壳，避免机油窜入燃烧室参与燃烧。活塞顶部的凹坑造型是匹配对应机型燃烧室形状设计的，在压缩行程终点能引导缸内气流形成合理的涡流，让油气混合更充分，提升燃烧效率，同时凹坑的深度也直接决定了整机的压缩比参数，设计时需要和配气相位、喷油提前角等参数做匹配校核，避免出现气门碰撞活塞顶的故障。活塞裙部做了适配缸壁配合的型线设计，冷态下并非正圆结构，而是预先设计了椭圆度与纵向桶形轮廓，发动机热机后活塞受热膨胀，能自动趋近正圆形态，既保证热态下和缸壁的配合间隙均匀，避免拉缸故障，又能在往复运动中把活塞承受的侧向力均匀传递给缸壁，减少局部磨损。

　　连杆部分采用了变截面的工字形杆身结构，这种结构能在尽可能降低自身重量的前提下，保证足够的抗弯与抗扭刚度，毕竟发动机高转速运行时，连杆自身的往复惯性力会给曲轴轴承带来额外负荷，轻量化的杆身设计能有效降低这类附加载荷，提升整机的高转速响应能力。连杆小头端设计有衬套安装位，压入铜基衬套后通过活塞销和活塞连接，衬套内表面设计有储油凹槽，工作时能留存少量润滑油形成油膜，减小活塞销的转动磨损；连杆大头端为分体式结构，通过连杆螺栓和连杆盖紧固，装配时贴合面做了高精度的定位设计，保证紧固后大头孔的圆度符合要求，能和曲轴连杆轴颈形成稳定的转动配合，大头孔内部同样设计有轴瓦安装位，轴瓦表面的减磨合金层能在高压油膜的支撑下，承受曲轴旋转时的交变载荷，避免轴颈直接磨损。

　　设计这套组件时，首先要做的是运动学仿真校核，根据曲轴的曲柄半径、活塞行程参数，模拟全转速区间内活塞的往复运动轨迹、连杆的摆动角度，计算不同曲轴转角下组件承受的燃气爆发压力、往复惯性力、离心惯性力的合力大小，再根据这些载荷数据校核杆身的强度、活塞销的剪切强度、连杆螺栓的预紧力是否满足安全系数要求，通常这类动力部件的静强度安全系数要预留3倍以上的余量，疲劳强度安全系数也要达到1.5倍以上，才能应对交变载荷下的长期运行需求。其次要做的是热变形校核，活塞顶部直接接触高温燃气，工作时顶部温度可达300℃以上，裙部温度相对较低，整个活塞存在明显的温度梯度，设计时要根据不同位置的热膨胀量修正活塞的型线，保证热态下活塞和缸套的配合间隙处于合理区间，间隙过大会导致活塞敲缸、密封不良，间隙过小则会导致活塞卡滞、拉缸。另外还要考虑组件的动平衡匹配，整套活塞连杆组件的重量偏差要控制在很小的范围内，同一台发动机装配的各缸活塞连杆组重量差不能超过规定值，不然会导致发动机运行时振动过大，加剧轴承、缸壁的磨损，缩短整机大修周期。

　　在实际选型应用中，不同工况的动力设备对这套组件的设计侧重点也有区别：高转速的汽油机更侧重组件的轻量化设计，会采用更短的活塞裙部、更高强度的锻造连杆来降低往复惯性力，适配高转速下的动力输出；大扭矩的柴油机则更侧重结构强度，活塞会采用更厚的顶部壁厚、连杆杆身截面也会适当加大，来承受更高的燃气爆发压力；而工业用往复式压缩机的活塞连杆组件，因为工作转速相对较低，但运行时长更长，会更侧重耐磨性能的设计，活塞环槽、连杆衬套的位置会做额外的表面强化处理，来满足上万小时的连续运行需求。这套组件的安装也有明确的工艺要求，连杆螺栓的预紧力必须按照规定的扭矩和转角法紧固，不能过紧也不能过松，活塞环的开口间隙要按照缸径尺寸预留合理数值，安装时各环的开口位置要相互错开，避免开口对齐导致漏气，连杆大头的轴瓦装配时要保证油孔对齐，确保润滑油能顺利进入摩擦面形成油膜，任何一个装配细节的疏漏，都可能导致组件运行时出现故障，甚至造成整机的严重损坏。
