带散热鳍片结构的音频放大器铝制壳体

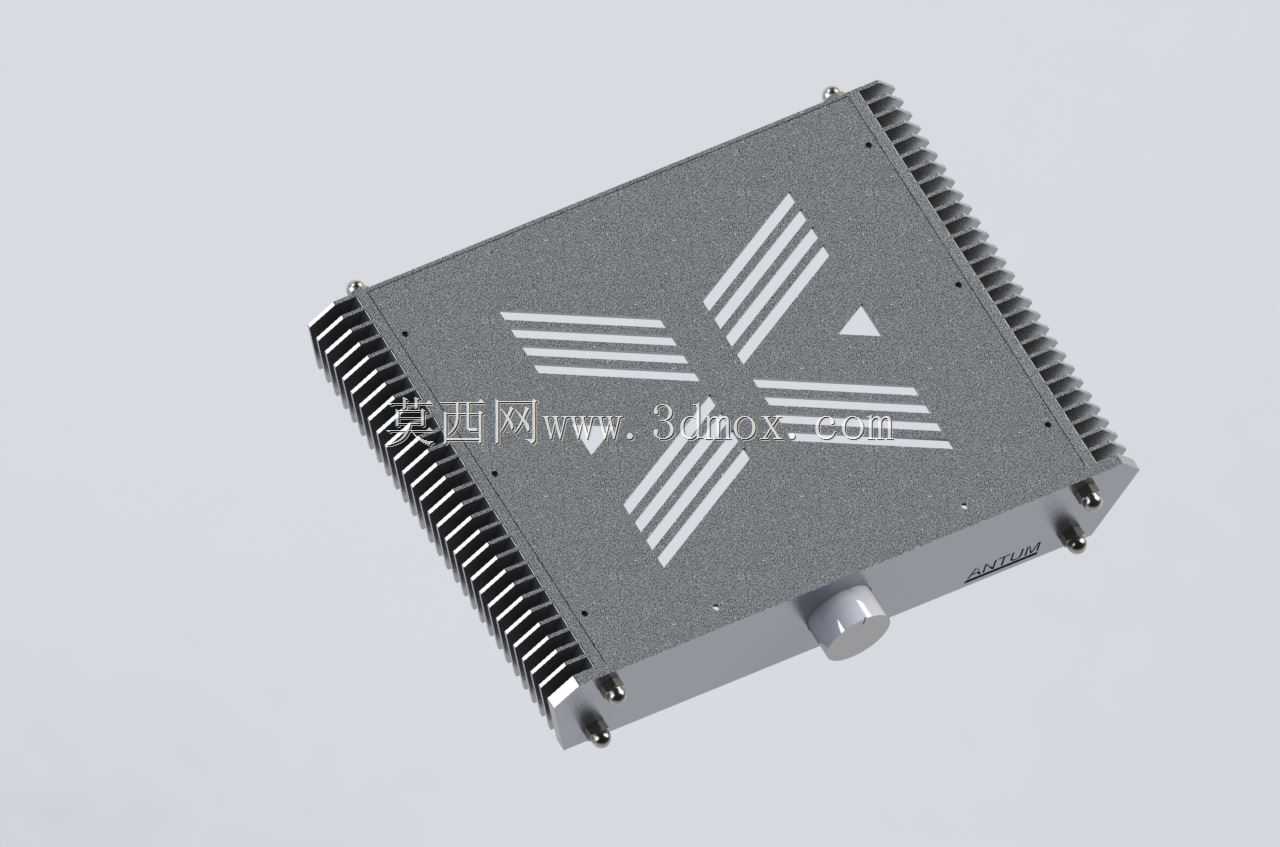

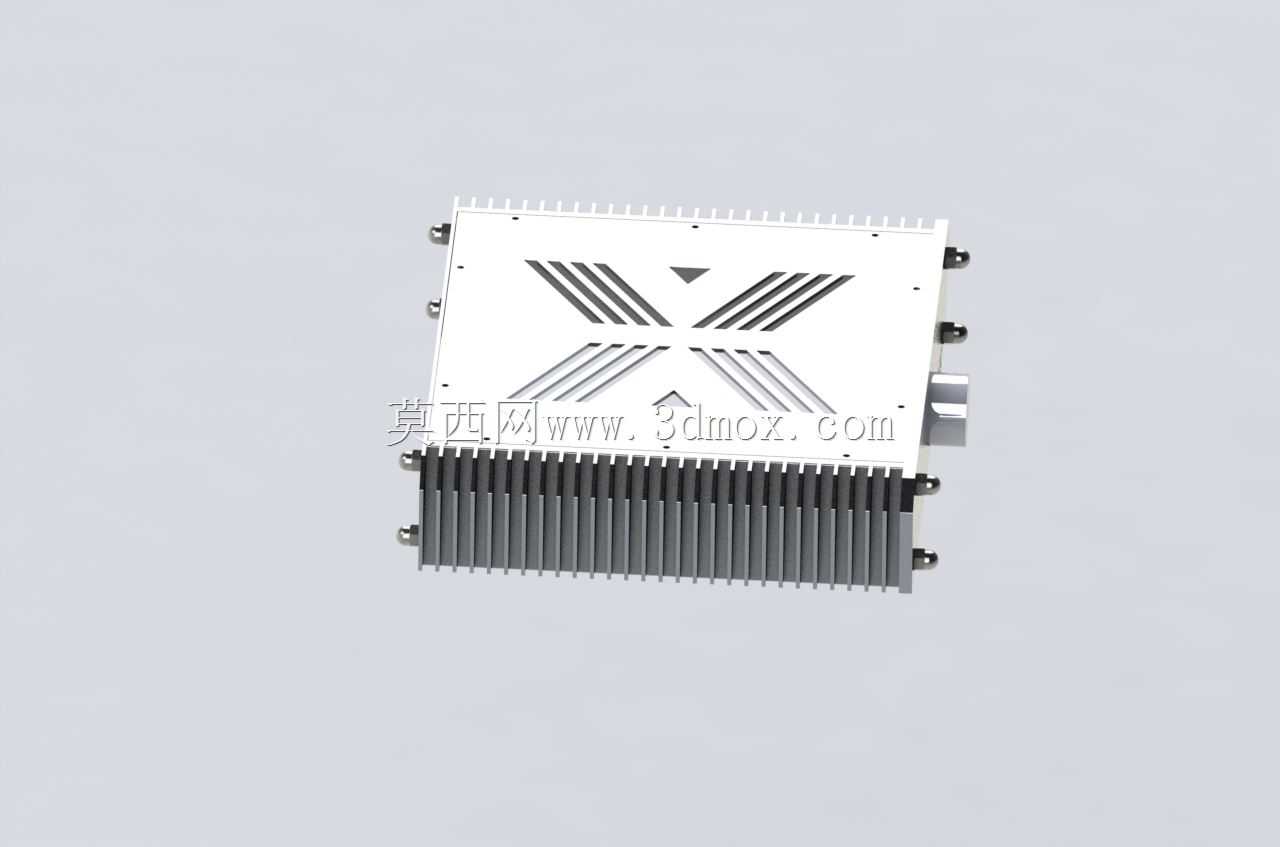

　　这款铝制壳体主要面向小功率音频放大设备的封装场景，在桌面HiFi设备、小型专业音频前置放大器、车载音频改装功放这类应用里，这类一体化铝壳的使用占比逐年提升，核心原因是铝材质本身的导热特性可以兼顾结构防护与被动散热需求，不需要额外加装散热风扇就能满足中小功率放大电路的长期工作温升要求。从结构设计来看，壳体采用一体化拉伸铝型材作为主体基材，两侧直接加工出连续的梳状散热鳍片，鳍片的间距控制在2mm左右，齿高12mm，这种参数是经过热仿真验证的，既保证了足够的散热接触面积，又不会因为鳍片过密导致积灰难以清理，在常规桌面使用环境下，自然对流的散热效率可以满足总功耗30W以内的放大电路连续8小时工作时，壳体表面温度不超过45摄氏度，

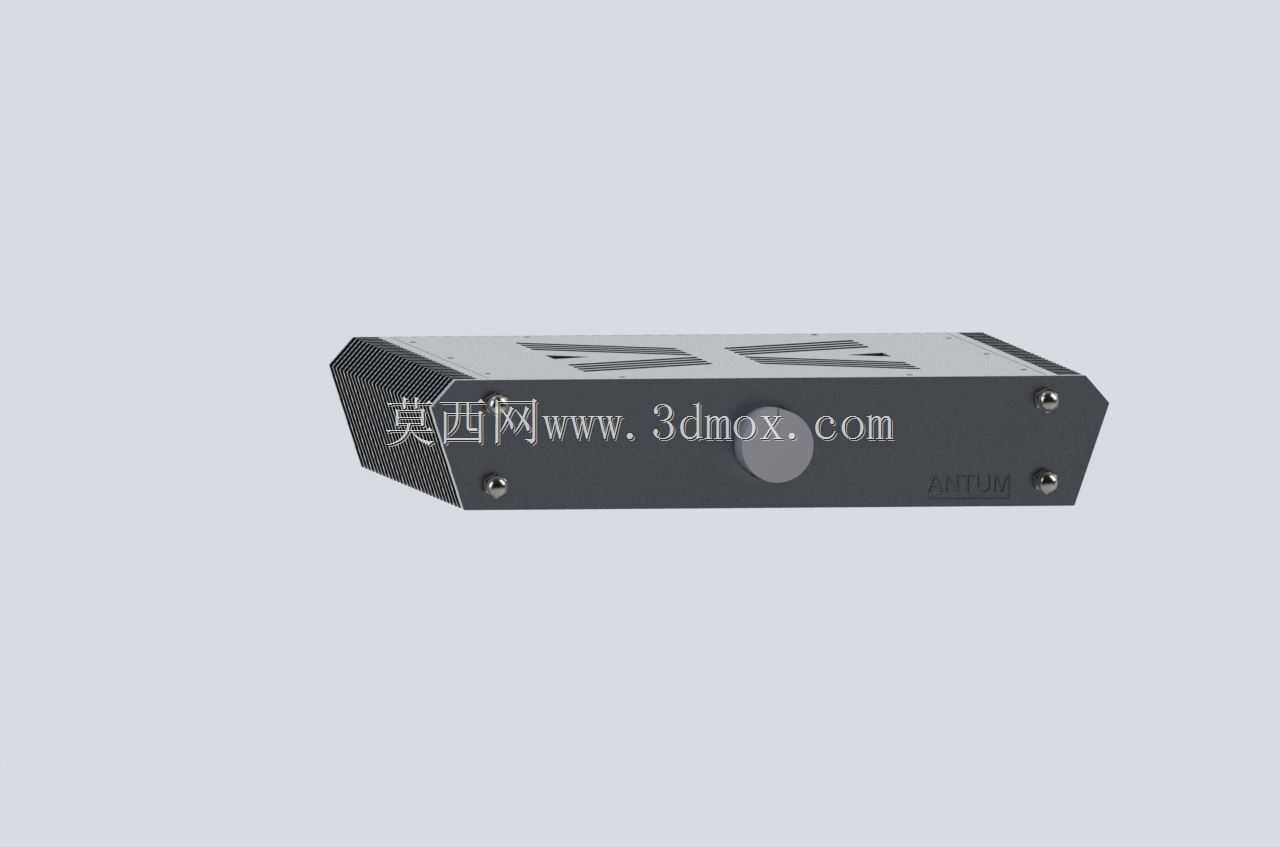

　　符合民用电子设备的表面温度安全规范。壳体的上盖板采用拉丝阳极氧化处理，表面做了防滑的纹理标识，既可以作为设备品牌标识的预留区域，也能在安装调试时增大摩擦力，方便用户挪动设备。前面板预留了旋钮安装位，孔位直径适配常见的6mm轴径电位器，安装孔的同轴度公差控制在0.05mm以内，避免旋钮安装后出现偏心卡顿的问题。后面板预留了三个音频接口安装位和一个电源输入接口位，孔位间距符合常规RCA接口、DC电源接口的安装尺寸要求，不需要二次打孔就能直接适配市面常见的接插件。从安装边界来看，壳体的整体外形尺寸控制在120mm120mm30mm的范围内，属于紧凑型桌面设备的常规尺寸，底部预留了四个M3的螺丝安装孔，孔位间距108mm*108mm，

　　既可以直接加装橡胶脚垫放置在桌面，也可以通过支架固定在机柜内部的标准安装轨上，适配1U机柜的半宽安装空间。设计过程中特意将壳体的壁厚控制在2.5mm，这个厚度既保证了整体结构的刚性，在1米高度自由跌落至水泥地面时不会出现壳体变形挤压内部电路板的情况，又不会因为壁厚过大导致整体重量超标，成品壳体的总重量控制在180g左右，不会给桌面承载带来额外负担。壳体的拼接采用嵌入式卡扣配合M2.5内六角螺丝固定，拼接缝隙控制在0.1mm以内，既可以实现良好的电磁屏蔽效果，避免外部电磁信号对放大电路造成干扰产生底噪，又能保证外观的整体性，没有突兀的外露螺丝头影响视觉效果。在实际选型使用时，需要注意内部电路板的安装空间高度为22mm，

　　元器件的最高高度不能超过20mm，避免安装上盖板时挤压元器件造成短路；电路板的固定孔位对应壳体底部的四个M3螺柱，螺柱高度5mm，可以直接用M3螺丝固定PCB板，不需要额外加装铜柱，减少装配工序。这类铝壳相比传统的塑料壳体，除了散热和屏蔽性能的优势，还具备更好的耐老化特性，在长期使用过程中不会出现塑料壳体常见的发黄、脆裂问题，阳极氧化层的硬度达到HV300以上，日常使用中的轻微剐蹭不会留下明显划痕，能长期保持外观的完整性。在音频设备的实际调试过程中，这类一体化铝壳还能起到一定的谐振抑制作用，铝材质的阻尼特性可以减少内部元器件工作时产生的微振动传导，避免振动对音频信号传输造成干扰，提升输出音质的纯净度。
