三位接线式电气连接端子结构

　　这款三线电气端子，是低压电气回路里最常见的导线接续部件，日常在低压配电柜内部布线、小型设备控制回路接线、民用照明分线节点、工业传感器接线端都能见到它的身影，核心作用就是实现多股导线的可靠压接导通，同时保证不同接线位之间的绝缘隔离，避免导线裸露带来的短路、触电风险。

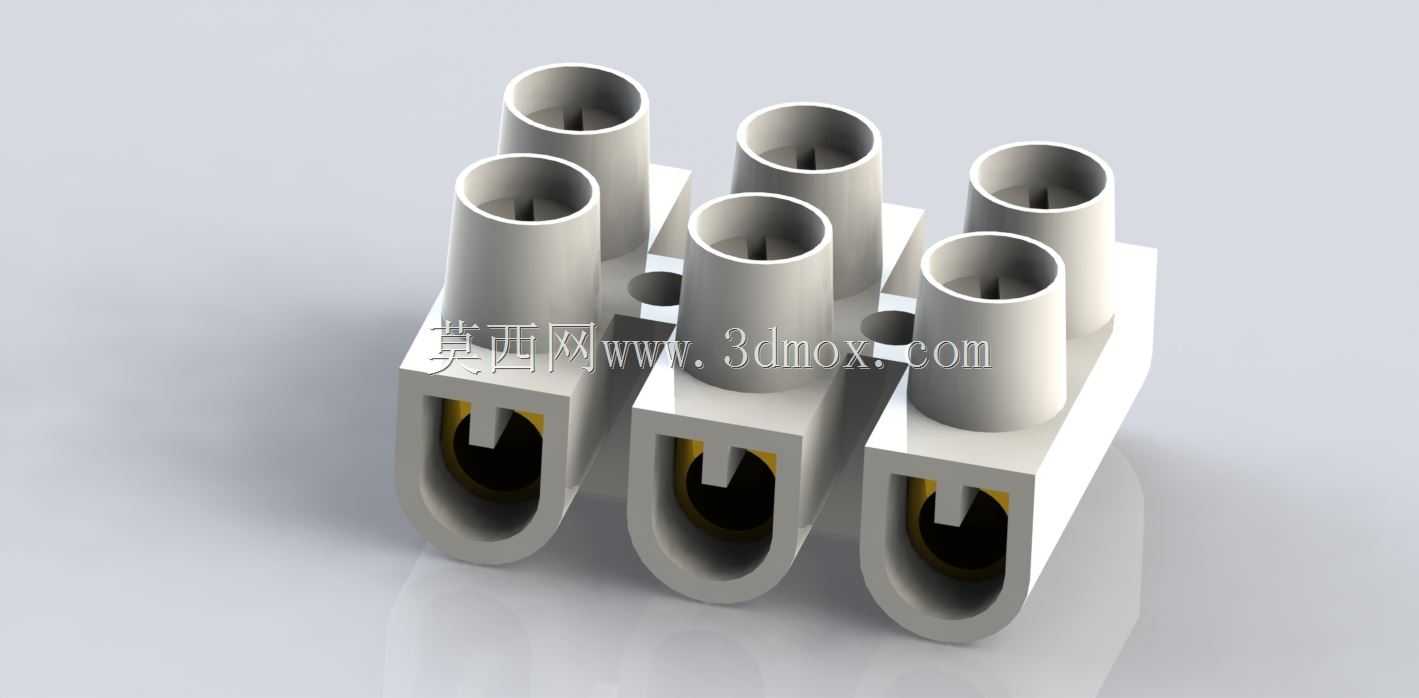

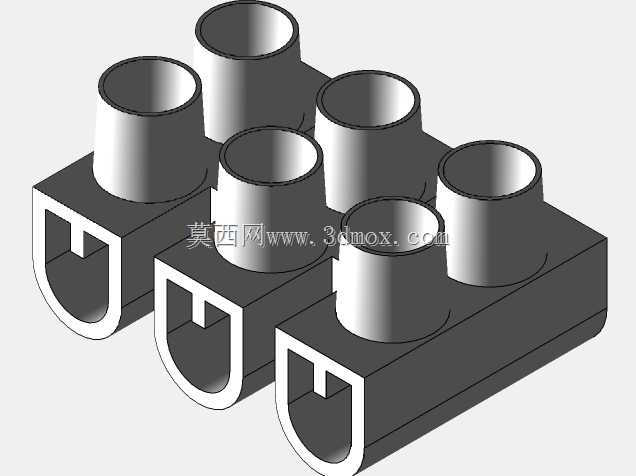

　　从结构设计来看，整体采用三组并排的绝缘基座布局，每个基座上方设置圆柱形导线穿入孔，对应下方的U型压接腔，这种结构是压接式接线端子的经典成熟构型，导线从上方圆柱孔插入后，可通过配套的锁紧螺钉从侧方或者顶部压紧，把导线线芯牢牢压在压接腔的导电金属件上，不需要额外焊接，现场接线效率很高，后期维护拆线也十分方便。绝缘基座采用一体化注塑成型的结构，三个接线位之间设置有凸起的隔离筋，既可以增加基座本身的结构强度，避免多组接线位受力后出现开裂变形，也能增大不同极之间的爬电距离，满足低压电气间隙的安全要求，哪怕是在潮湿、多粉尘的工业现场使用，也能有效降低极间击穿短路的概率。

　　实际选型使用的时候，首先要关注安装边界尺寸，这款三位端子的整体宽度适配常规35mm标准导轨安装吗？不，这款是基座固定式的结构，底部预留有两个安装固定孔，可以直接通过螺丝固定在设备的绝缘安装板上，安装孔的中心距按照常规小容量端子的通用尺寸设计，替换同规格旧件的时候不需要重新打孔，适配性很强。每个接线位的圆柱孔内径，适配1.5-4平方毫米的多股铜芯导线，能够承载的额定电流在25A以内，完全满足常规控制回路、照明回路的载流需求，压接腔内部的金属导电件采用黄铜镀锡工艺，既保证了良好的导电性能，降低接触电阻，避免长期通电发热，镀锡层也能防止铜件氧化，延长部件的使用寿命。

　　设计过程中，绝缘外壳的壁厚经过反复校核，圆柱穿线孔的壁厚不小于1.2mm，压接腔位置的外壁厚度不小于1.5mm，保证在拧紧锁紧螺丝的时候，外壳不会因为受力出现开裂，同时外壳的边角都做了R1以上的圆角处理，避免安装接线的时候划伤操作人员的手部，也减少注塑过程中的应力集中，降低成品的翘曲变形概率。三个接线位的中心距保持一致，相邻两个接线位的中心距为10mm，这个尺寸既保证了足够的绝缘距离，也不会让整体结构过于臃肿，在有限的安装空间里可以实现更高密度的接线布局。

　　在实际应用场景里，这类端子经常用在风机、水泵等小型工业设备的接线盒内，作为设备内部引线和外部供电线缆的接续部件，也会批量用在楼宇配电的接线箱里，作为照明回路、插座回路的分线连接件，相比传统的绝缘胶布缠绕接线方式，这种压接端子的连接可靠性更高，不会因为胶布老化、导线热胀冷缩出现接触不良的问题，后期线路检修的时候，也能快速分辨每一组回路的接线位置，大幅提升运维效率。设计的时候还考虑到了防误插的需求吗？不，这款是通用型端子，每个接线位的结构完全一致，现场接线的时候不需要区分极性，交流直流回路都可以使用，只要载流量和线径匹配就能直接选用，通用性极强。另外压接腔的U型开口设计，除了方便导线插入之外，也能在压紧螺丝的时候，让导线线芯均匀受力，不会出现单股线芯被压断的情况，哪怕是多股软线，不需要压接冷压端头也能直接插入锁紧，非常适合现场快速布线的作业场景。
