绳索安装用L型固定支架结构设计

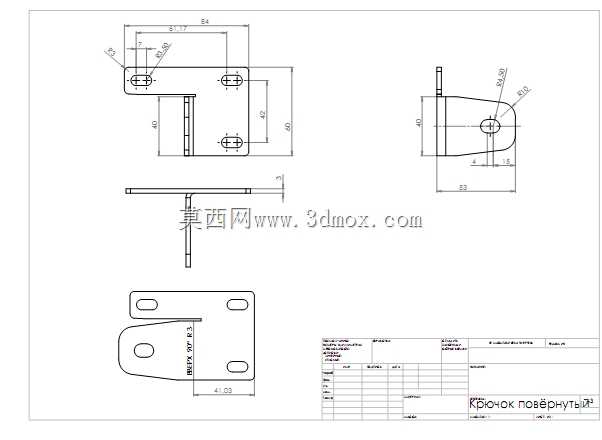

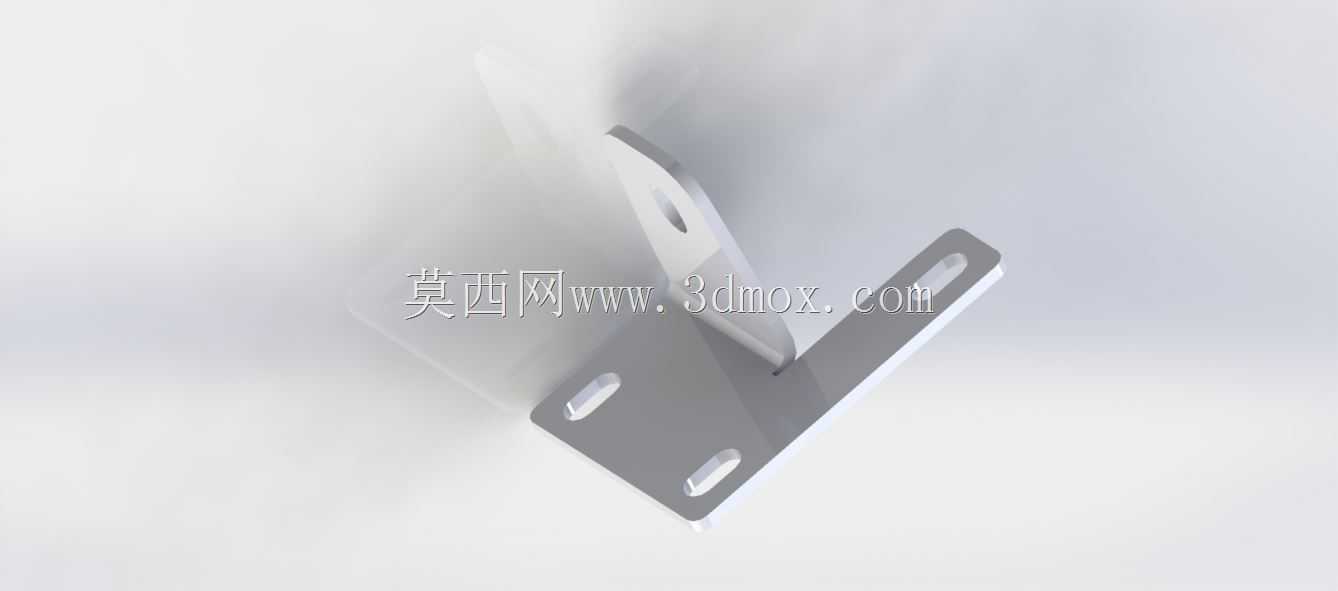

　　在户外线缆架设、小型设备外挂安装、临时防护索具布设这类作业场景里，经常会遇到需要把硬质壳体类部件固定在柔性绳索上的需求，这类场景没法像平面安装那样直接打膨胀螺丝或者用压板固定，绳索本身的圆形截面、受载后的微量形变、户外工况下的振动偏移，都对连接固定件的结构提出了很具体的要求，这款L型固定支架就是针对这类场景做的适配结构。从实际使用的角度看，这类支架首先要解决的是两个界面的连接可靠性问题：一个是和绳索侧的连接，一个是和待安装壳体的连接。和绳索连接的支耳部分做了单圆孔设计，这个孔位是用来穿装锁紧螺栓或者U型锁扣的，作业的时候可以根据绳索的实际直径选配对应规格的紧固件，不需要在绳索上做打孔、压接这类破坏性处理，

　　安装的时候只要把支耳贴靠在绳索侧面，穿入紧固件后收紧，就能让支架和绳索形成稳定的连接，哪怕绳索在风载或者设备自重作用下出现小幅晃动，这个铰接式的连接点也能释放部分应力，避免支架根部出现应力集中断裂的情况。和壳体连接的底板部分做了三个长圆形的腰型孔，这种孔型的设计是专门考虑现场安装的误差余量的，很多时候待安装的壳体上的预装孔位会因为加工公差、安装时的角度偏移出现对孔困难的问题，腰型孔可以允许支架在安装时沿着孔的长轴方向做一定距离的位置微调，不需要额外扩孔就能顺利完成装配，三个孔的排布是沿着底板的两个垂直方向分布的，两个孔沿底板长度方向排布，一个孔在宽度方向的侧边，这样的排布可以让紧固后的底板不会出现绕单个螺栓转动的情况，

　　连接的抗扭性能比单排双孔的结构好很多。从结构设计的思路来看，整个支架采用等厚度板材折弯成型的工艺，没有多余的拼接焊缝，折弯处做了合适的圆角过渡，避免折弯时出现板材开裂的问题，同时圆角过渡也能减少应力集中，在承受壳体自重带来的弯矩时，折弯位置的应力分布会比直角折弯更均匀，长期受载下不容易出现疲劳变形。支耳和底板之间是垂直的90度折弯角度，这个角度是经过场景适配的，当支架固定在水平走向的绳索上时，底板刚好处于水平状态，待安装的壳体可以平贴在底板上，不需要额外做角度调整；如果绳索是倾斜走向的，也可以通过支耳上的连接紧固件调整支架的偏转角度，让底板保持在需要的安装角度上，适配不同走向的绳索安装需求。在安装边界的考量上，这款支架的底板尺寸控制得比较紧凑，不会占用过多的安装空间，哪怕是在绳索排布比较密集的场景里，相邻的支架也不会出现干涉的情况；支耳的伸出长度刚好满足紧固件的安装空间需求，不会因为伸出过长导致支架整体受力的力臂过大，增加折弯处的载荷，也不会因为伸出过短导致紧固件安装时操作空间不足，没法顺利拧紧。实际使用的时候，这类支架可以适配多种不同的工况，比如户外临时监控设备的外挂安装、景区防护绳索上的标识牌固定、索道沿线的小型检测设备安装、户外帐篷的拉索上挂载小型配件，都可以用这款支架做连接固定。结构本身没有复杂的曲面或者特殊的加工要求，用常规的板材冲压、折弯工艺就能批量生产，加工成本低，安装操作也不需要特殊的工具，

　　普通的扳手就能完成全部的装配作业。在载荷承受方面，支架的板材厚度是根据常见的挂载需求做的匹配，能够承受常规小型壳体类部件的自重，在正常的户外风载工况下不会出现明显的变形，连接点的锁紧力也足够抵抗日常的振动偏移，不会出现支架沿绳索滑动的情况。和市面上常见的平板式固定片相比，这种L型的结构不需要额外做角度拼接，一体成型的结构刚性更好，两个安装面的垂直度有保障，安装后的壳体不会出现歪斜的情况；和铸造类的固定支座相比，冲压折弯的结构重量更轻，不会给绳索带来额外的过大载荷，运输和携带也更方便，适合户外移动作业的场景使用。设计的时候也考虑了防腐的需求，这类支架一般会做表面镀锌或者喷塑处理，能够适应户外潮湿、雨淋的工况，不会轻易出现锈蚀失效的情况，长期使用的维护成本很低。腰型孔的尺寸设计也兼顾了不同规格螺栓的适配性，常用的M4、M5、M6规格的安装螺栓都可以顺利穿入，不需要根据支架的孔位特意选配螺栓，现场安装的时候可以直接用壳体自带的紧固件完成装配，减少配件的准备工作。支耳上的圆孔尺寸也做了通用化设计，能够适配常用的U型锁扣、环形抱箍等绳索紧固件，不管是钢丝绳、尼龙绳还是复合材质的绳索，只要直径在常规的小型索具适用范围内，都可以通过对应的紧固件和支架完成可靠连接，不需要针对不同的绳索材质更换支架型号，通用性很强。
