钣金折弯式LED灯具散热防护外壳结构

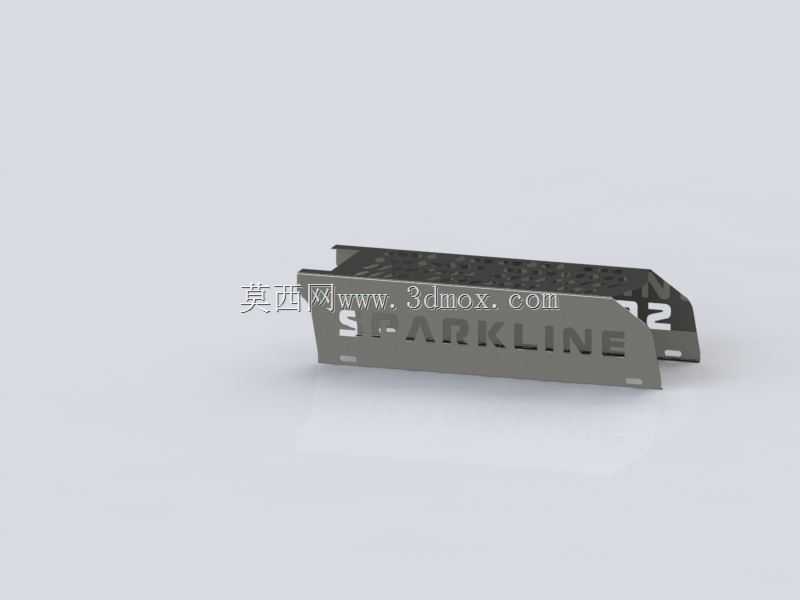

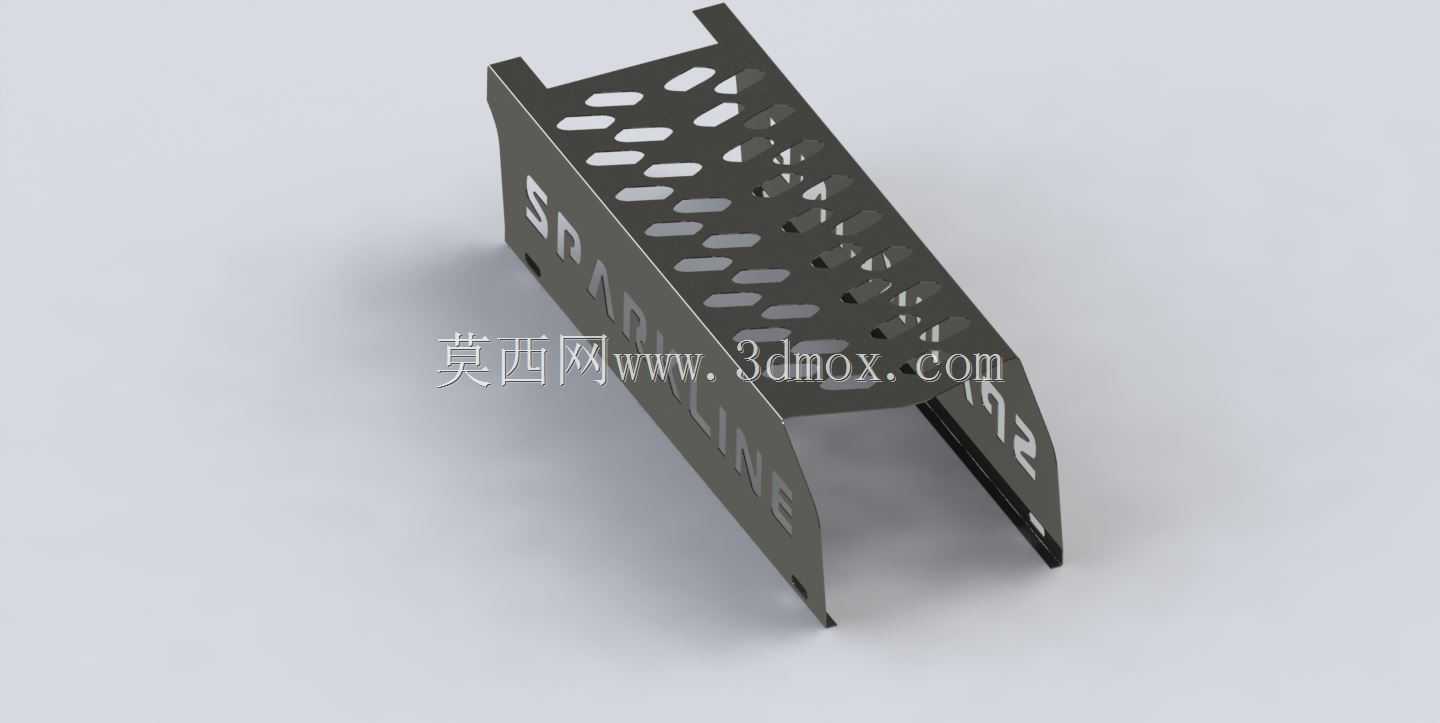

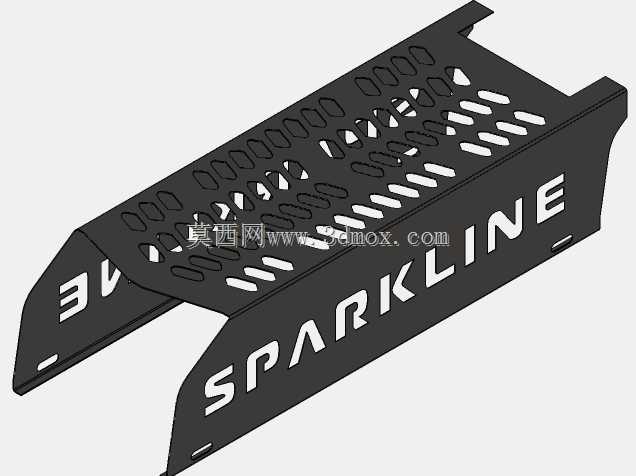

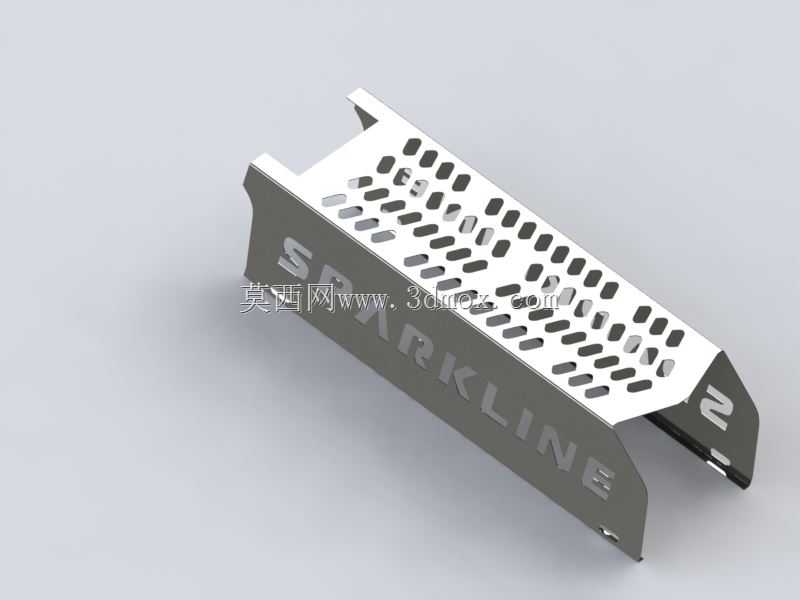

　　这款LED灯外壳采用钣金加工工艺成型，核心适配中小功率条形LED照明模组的安装与防护需求，在商用展柜照明、工业设备局部照明、户外亮化线条灯等场景中都能适配使用。从结构设计逻辑来看，外壳主体采用一体化折弯成型思路，减少拼接焊缝带来的结构强度短板，同时降低装配环节的零件数量，批量生产时能有效压缩加工工序时长。壳体表面规则排布的长圆形镂空孔并非单纯的装饰设计，每一组开孔的位置都对应内部LED灯珠的排布区域，工作时灯珠产生的热量可以通过镂空区域直接与外部空气形成对流，避免封闭壳体内热量积聚导致灯珠光衰过快，同时镂空结构也能减轻壳体整体重量，降低安装时的承重负载。两侧的折弯翻边一方面作为结构加强筋提升壳体的抗形变能力，避免钣金件在运输、

　　安装过程中受外力挤压出现弯折变形，另一方面翻边上预留的定位缺口可以直接对应安装支架的卡扣位，装配时不需要额外打孔定位，能快速完成壳体与内部灯板、端盖的对位组装。从安装边界来看，壳体的U型内腔尺寸刚好匹配常规宽度的铝基LED灯板，灯板可以通过导热胶直接贴合在壳体的内平面上，借助钣金壳体的金属导热性将灯板背面的热量快速传导到整个壳体表面，配合镂空孔的对流散热，能让灯板的工作温度控制在合理区间。壳体两端的折边预留了端盖安装的卡位，端盖扣合后可以对内部的接线端子、灯板端部形成防护，避免灰尘、溅水直接接触内部带电部件，适配半户外的使用环境。设计时充分考虑了激光切割加工的工艺特性，所有镂空孔的转角都做了适配激光切割的圆角处理，

　　避免尖角位置出现应力集中，同时减少切割时的烧蚀瑕疵，折弯位置的工艺缺口也提前在切割工序中完成预留，折弯时不会出现板材撕裂、起皱的问题。壳体侧面的字符标识区域采用蚀刻或者激光打标的工艺位预留，不需要额外粘贴标识牌，避免长期使用后标识脱落。在实际设备配套场景中，这类外壳可以直接适配自动化设备的机身照明安装，通过壳体背面的固定孔位直接锁附在设备机架上，不需要额外的安装转接件；在商用照明场景中，搭配对应的端盖和安装卡扣，可以快速组装成线条灯成品，适配吊顶暗装、明装的不同安装需求。结构设计上没有多余的冗余结构，每一处折弯、每一个开孔都对应明确的功能需求，既兼顾了散热效率、结构强度，也充分考虑了钣金加工的工艺可行性，批量生产时材料利用率较高，能有效控制加工成本，同时壳体的开放式镂空设计也方便后期维护时直接观察内部灯珠的工作状态，不需要拆解外壳就能快速排查故障点。
