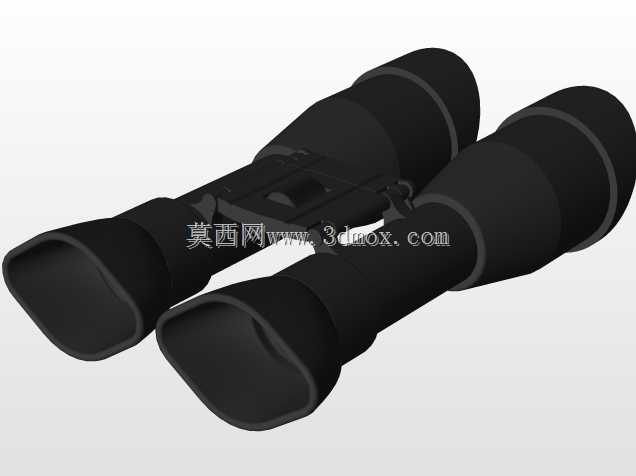

双筒手持观测望远镜结构三维造型

　　本次呈现的双筒望远镜三维结构，核心围绕户外远距离目视观测场景搭建，覆盖野外勘探、户外观测、赛事观看、航海瞭望等多类实际使用场景，在结构设计阶段优先平衡握持手感与光学通路的同轴精度，避免因镜筒形变导致的光轴偏移问题。从实际功能逻辑来看，该结构采用平行双镜筒布局，两个镜筒的光学通路保持严格平行，保证使用者双眼观测时的视场重合，消除复视疲劳；镜身中部设置铰接调节结构，可适配不同使用者的瞳距差异，调节过程中阻尼均匀，无卡顿或松旷问题，调节到位后可保持位置稳定，不会因手持晃动出现瞳距偏移。镜筒外侧的包覆结构做了贴合手型的曲面处理，握持区域的轮廓对应人体手指自然弯曲的弧度，长时间握持不易产生酸胀感，物镜端做了加厚的防撞结构设计，

　　可在设备意外跌落或磕碰时吸收冲击能量，保护内部光学镜片不受外力冲击损坏，目镜端的轮廓做了内收处理，可贴合使用者眼周轮廓，减少外界杂光进入视场，提升观测时的画面对比度。设计过程中优先保证光学元件的安装基准精度，镜筒内部的镜片安装槽位同轴度公差控制在0.02mm以内，避免镜片偏心导致的成像畸变、清晰度下降问题；镜筒的壁厚做了差异化设计，光学通路区域的壁厚保持均匀，避免注塑成型时出现缩痕影响内部安装基准，握持区域的壁厚适当加厚，提升结构抗摔性能，同时在镜筒内壁设置了多处遮光筋条，可吸收镜筒内部的杂散反射光线，避免观测画面出现眩光、鬼影问题。从安装边界尺寸来看，该双筒望远镜展开至最大瞳距时整体宽度为185mm，

　　收拢至最小瞳距时宽度为120mm，可适配绝大多数成年使用者的瞳距范围，镜筒整体长度为160mm，物镜端最大直径为60mm，目镜端直径为32mm，整体重量控制在900g以内，单手握持无明显负重感；中部的调焦结构采用同轴调焦轮设计，调焦行程为12mm，可覆盖10m至无穷远的观测距离调节，调焦轮表面做了防滑纹理处理，佩戴薄手套时也可顺畅完成调焦操作。结构设计阶段充分考虑了装配工艺性，所有镜筒部件均采用卡扣加少量螺丝的固定方式，装配时可先完成单侧镜筒的光学元件组装，再通过中部铰接结构连接两侧镜筒，最后安装外部包覆件与调焦组件，整体装配步骤简洁，无复杂的嵌套装配工序，可有效提升生产装配效率；镜筒的分模线设置在握持区域的侧面，不会影响握持手感，

　　同时分模线位置做了圆角过渡处理，避免出现锐边划伤使用者的问题。针对户外使用的环境适应性，结构上在镜筒的拼接缝隙处预留了密封胶条安装槽位，装配时加装密封胶条后可达到IPX5级防水能力，可在小雨环境下正常使用，不会因雨水进入镜筒内部导致镜片发霉或结构锈蚀；物镜与目镜的安装位置均预留了滤光片安装螺纹，可根据使用场景加装减光镜、偏振镜等附件，满足强光环境下的观测需求，比如夏季正午观测远景、水面观测时可加装偏振镜消除水面反光，提升观测清晰度。
