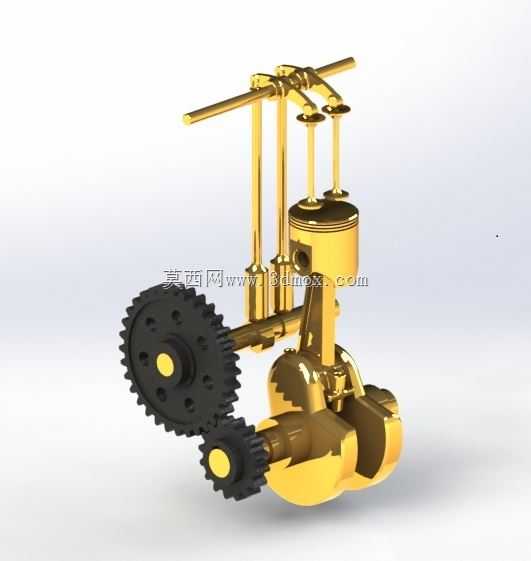

单缸演示用黄金质感曲柄连杆动力机构

　　这套动力机构模型还原了单缸内燃动力核心的传动逻辑，常被用于机械原理教学展示、科普展品制作以及小型动力装置的结构验证场景，区别于量产铸铁材质的工业发动机，该模型采用亮面金属质感处理，能让观摩者清晰分辨每一个传动部件的运动轨迹，不会被复杂的外壳覆盖件遮挡核心结构。从实际功能来看，这套机构完整覆盖了内燃动力的四个核心动作链路：下部的双齿轮组负责接收初始输入扭矩，通过啮合传动将动力传递给曲轴结构，曲轴带动活塞在缸套内做往复直线运动，同时上部的顶杆配气结构随曲轴的转动同步完成进排气门的启闭动作，整套运动链路没有冗余结构，每一个部件都参与动力传递或配气协同，完全符合单缸动力的实际运动逻辑。设计过程中优先考虑了运动干涉的规避，

　　齿轮组的中心距按照标准渐开线圆柱齿轮的啮合参数设定，齿侧间隙预留了合理范围，既不会出现卡滞也不会因间隙过大产生传动冲击；曲轴的曲柄半径与活塞行程严格匹配，连杆长度经过运动仿真验证，活塞运行到上止点和下止点时都不会与缸套端面发生碰撞，上部的两根配气顶杆的行程与凸轮轮廓完全对应，气门开启的升程符合小型单缸机的常规参数，不会出现顶杆弯曲或者气门无法完全落座的问题。从安装边界来看，整套机构的安装基准面为下部曲轴箱的底平面，底平面预留了四个均匀分布的安装孔位，孔位间距适配常规的教学展示台架固定尺寸，不需要额外制作转接板即可完成固定；齿轮组的输入轴端伸出长度足够连接手摇柄或者小型驱动电机，不需要额外加装轴套延长；

　　上部的气门顶杆顶端没有安装复位弹簧的固定结构，若要制作实际可点火运行的样机，可在顶杆位置加装弹簧座结构，现有模型的顶杆直径尺寸完全适配常规小型弹簧的内径，不需要二次加工修改尺寸。外形方面，活塞缸套的外径与齿轮组的最大外径比例协调，整体重心落在下部曲轴箱的中心位置，固定在台架上运行时不会出现偏载晃动的问题，所有外露的运动部件都没有尖锐棱角，作为教学展示使用时能避免观摩者被划伤，配气顶杆的导向结构长度足够，顶杆做上下往复运动时不会出现偏磨卡滞的情况，齿轮的齿宽与传递扭矩的需求匹配，手动驱动演示时齿轮的受力完全在材料许用应力范围内，不会出现断齿问题。这套结构的设计逻辑完全服务于核心原理展示，去掉了量产发动机上的冷却水道、润滑管路、

　　点火组件等附属结构，只保留最核心的动力传递与配气联动部分，对于刚接触动力结构的设计人员来说，能快速建立单缸发动机的整体运动逻辑认知，也可作为小型异形动力装置设计的基础结构参考，在其基础上加装附属结构即可拓展为可实际运行的小型动力单元。
