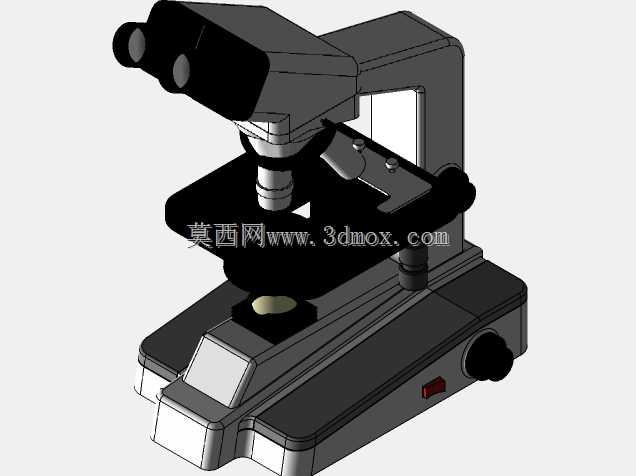

双目实验室光学显微镜结构设计

　　这款双目显微镜的结构设计，首先要匹配常规实验室的观测作业需求，日常教学、基础病理切片观察、材料表面微观形貌初检这类场景都能覆盖，设计时没有追求过高的参数冗余，而是把操作便利性、结构稳定性放在优先位置。从整体布局来看，采用了经典的弯臂式支撑结构，镜臂连接底部基座与上部镜筒，这种布局的好处是用户在更换载玻片、调整物镜倍率时，手臂有足够的操作空间，不会被结构件磕碰。基座部分做了加宽处理，底部预留了配重安装位，整机重心落在基座几何中心偏前位置，即使镜臂倾斜到常规使用的最大角度，也不会出现倾翻风险，基座侧面集成了光源开关与亮度调节旋钮，操作时右手不用离开调焦区域就能完成光源调整，符合多数右利手操作人员的使用习惯。载物台设计为双层可移动结构，

　　下层通过X/Y轴导轨与基座连接，上层带玻片夹持机构，夹持弹片的压力经过调校，既能固定标准厚度的载玻片，又不会因为压力过大夹碎玻片，移动行程覆盖常规盖玻片的全观测范围，调焦手轮分粗调与微调两档，粗调行程足够覆盖低倍物镜到高倍物镜的全程对焦范围，微调的进给量控制在微米级，满足高倍镜下的精细对焦需求，调焦机构带阻尼自锁结构，调整到位后不会因为镜筒自重出现下滑偏移。双目镜筒部分做了倾角设计，匹配多数用户坐姿状态下的观测视角，不用长时间低头造成颈部疲劳，目镜间距可调节范围覆盖55mm到75mm，适配不同瞳距的使用者，物镜转换器采用滚珠式定位结构，切换不同倍率物镜时能精准卡入定位位置，光轴不会出现偏移，不用每次切换倍率后重新调整中心位置。

　　设计时也考虑了日常维护的便利性，所有外部覆盖件都采用卡扣加少量螺丝的固定方式，更换光源灯泡、清理内部光路灰尘时，不用拆解核心的光学支撑结构，降低后期维护的难度。外形尺寸上，整机高度控制在380mm以内，基座占地面积不超过A4纸大小，常规实验室操作台摆放不会占用过多空间，安装时不需要额外的固定结构，直接放置在水平台面上即可使用，外接电源线从基座后侧引出，不会干扰正面的操作区域。镜臂部分的壁厚做了针对性加强，避免搬运过程中受力变形导致光轴偏移，所有运动部件的配合间隙都控制在合理范围，既保证移动调节的顺滑度，又不会出现旷量影响观测精度。光源部分采用透射式照明设计，聚光镜位置可上下调整，匹配不同倍率物镜的通光需求，孔径光阑大小可调，用户可以根据观测样本的透明度调整进光量，获得对比度合适的观测视野。
