本田CBR600摩托车脚踏防护结构

　　该脚踏结构适配本田CBR600系列运动摩托车，主要应用于民用运动骑行、赛道日常训练场景下的驾乘人员脚部承托与车身侧部防护，是摩托车驾乘系统与外观覆盖件结合的典型结构件。从实际使用场景来看，这类脚踏结构一方面需要承载骑行过程中驾驶员的脚部踩踏作用力，在弯道侧倾时提供足够的离地间隙冗余，避免脚踏触地影响骑行操控稳定性，另一方面其上部带密集镂空的防护板结构，能够阻挡骑行过程中车轮带起的碎石、泥水飞溅到驾驶员腿部与鞋部，同时在车辆发生低速侧滑时，优先接触地面形成滑动摩擦缓冲，避免车身核心覆盖件、发动机侧部直接与地面剐蹭造成更大损伤。

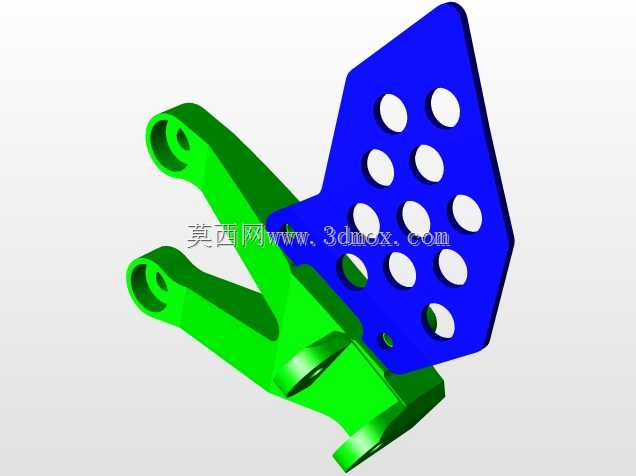

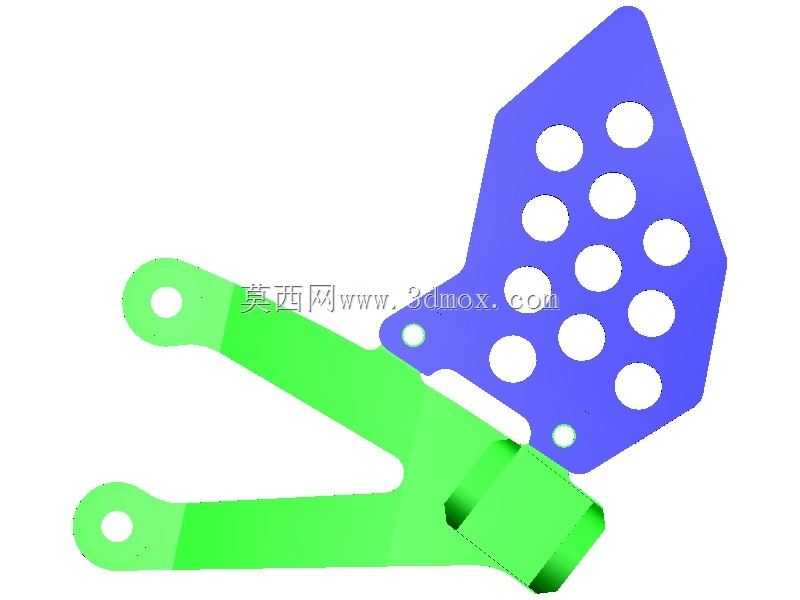

　　从功能特性上看，该结构分为两个功能区段，下部延伸的双支臂为脚踏安装承力段，两个端部的同轴安装孔用于与车架预设的安装支座通过螺栓紧固连接，支臂的弯折角度经过反复校核，既保证骑行时脚部放置的自然姿态，符合人机工程学中腿部弯曲角度的舒适区间，又能在车辆达到最大设计侧倾角时，保证脚踏最低点与地面留有足够安全距离，避免侧倾过程中结构触地引发车辆失控。上部的多孔防护段采用不规则多边形轮廓，贴合摩托车侧部导流罩的外形曲面，与周边覆盖件形成连续的外观曲面，密集的圆形镂空设计在保证结构整体刚度的前提下，最大限度降低了零件自身重量，同时镂空结构能够引导骑行过程中的气流穿过，减少高速骑行时的乱流阻力，也能避免泥水、碎石在结构表面积存。

　　设计思路上，该结构采用一体化弯折成型的方案，承力支臂与防护板之间通过圆弧过渡连接，避免直角连接处的应力集中问题，所有安装孔位均做了翻边强化处理，提升螺栓连接区域的局部刚度，防止长期交变载荷作用下孔位出现变形、开裂。防护板上的镂空孔采用等直径圆形排布，孔间距保持一致，既保证了冲压加工时的工艺可行性，降低模具加工难度，也让整体外观更具运动感，符合运动摩托车的设计风格。结构的边缘全部做了圆角钝化处理，避免尖锐边角在骑行过程中对驾驶员造成剐蹭伤害，也能减少应力集中提升结构疲劳强度。

　　从安装边界来看，下部两个安装孔的中心距严格匹配本田CBR600车架对应位置的安装支座尺寸，安装面与车架贴合面的平面度控制在合理公差范围内，保证安装后结构无松动、无错位。上部防护板的轮廓边界与周边的油箱侧盖、发动机侧罩、导流罩的边缘保持均匀间隙，避免车辆行驶过程中因振动出现部件间的干涉摩擦，结构整体的厚度根据不同区段的受力情况做了差异化设计，承力支臂区域厚度更大，满足踩踏承载的强度要求，防护板区域厚度适当减薄，在满足剐蹭防护强度的前提下控制整体重量。实际装车验证中，该结构能够承受常规骑行过程中的各种踩踏载荷，在低速侧滑测试中，防护板能够有效吸收滑动摩擦的冲击力，保护周边核心部件，镂空区域的排水排泥效果良好，不会在雨天或非铺装路面骑行后出现大量杂物积存的问题，长期使用下结构无明显变形，连接部位无松动，能够满足运动摩托车的日常使用与赛道骑行的性能要求。
