轻便摩托D50B发动机安装固定支架结构

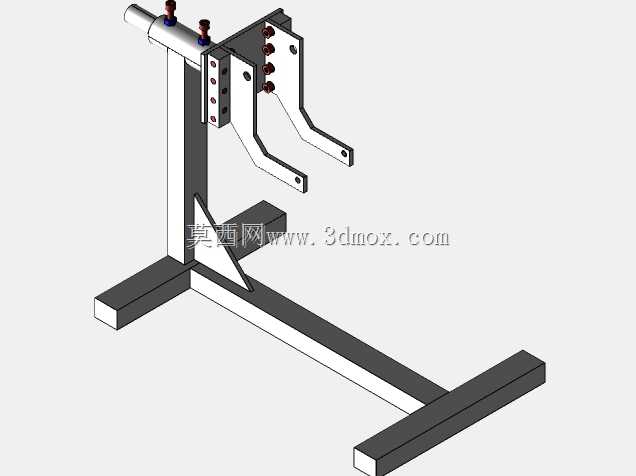

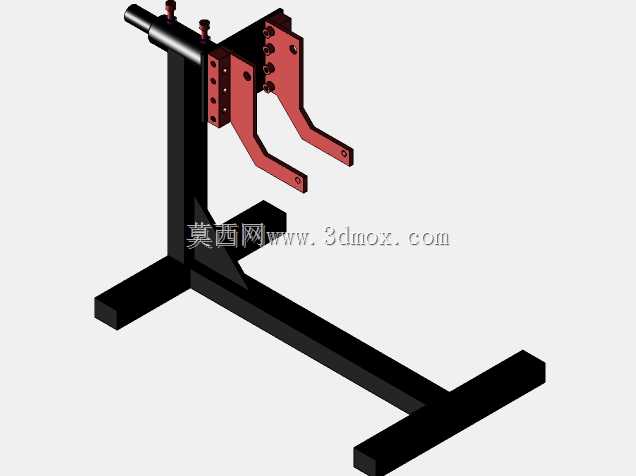

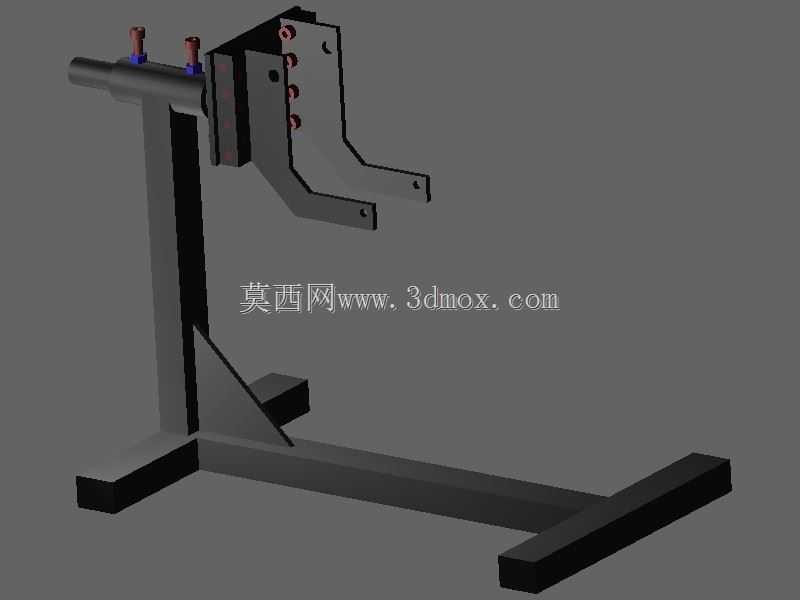

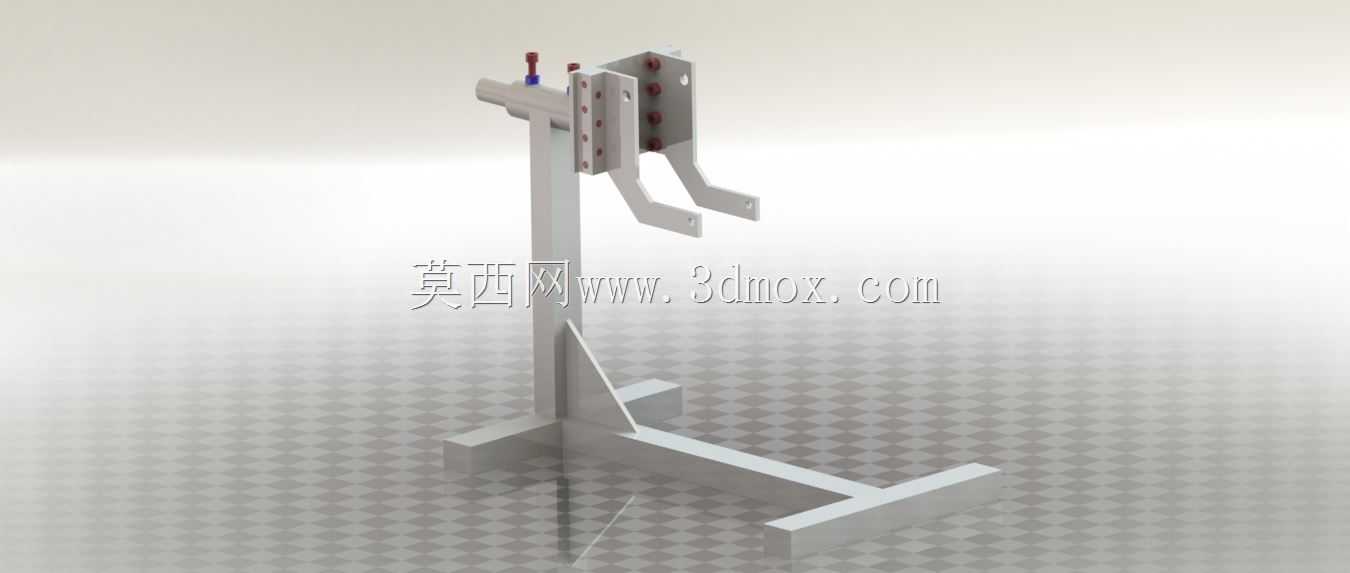

这款支架主要适配D50B型号轻便摩托车的动力单元安装场景，在整车装配环节承担发动机与车架之间的连接承载作用，日常使用中需要抵消发动机运转产生的往复振动，同时承受车辆加减速、过颠簸路面时传递的冲击载荷，避免动力单元出现位移、连接松脱的问题。从结构设计逻辑来看，整体采用落地式支撑构型做建模参考，底部为双平行延伸的支撑脚，可在发动机分装工位上直接放置，方便预装阶段的螺栓对位、附件装配操作，不需要额外设计专用分装胎具的定位结构，能降低小批量生产环节的工装投入成本。支架主体的竖梁与底部支撑脚之间增设了三角形加强筋，该结构是针对竖梁根部的应力集中点做的补强设计，当发动机输出扭矩通过连接点传递到支架时，加强筋可分散竖梁承受的弯矩，避免长期交变载荷下出现焊缝开裂、型材变形的问题。与发动机对接的安装端采用多螺栓孔位的折弯板结构，孔位排布完全匹配D50B发动机壳体上的预装连接点，安装面的折弯角度经过适配，保证发动机装车后与车架主梁、传动系统的相对位置符合设计公差，不会出现传动皮带偏磨、进气排气系统对接错位的情况。支架上部的横向伸出轴结构，是为了匹配车架上的铰接安装点设计，轴端预留的紧固件安装位可实现支架与车架的快速铰接，配合下端的固定连接点，能形成稳定的三角固定结构，同时预留了微小的振动位移余量，避免刚性连接将发动机振动直接传递到车架引发驾乘共振。从安装边界来看，支架整体轮廓避开了摩托车的转向机构运动行程、脚踏安装空间以及燃油管路、线束的走线路径，装车后不会与周边零部件发生运动干涉，各安装孔位的同轴度、端面平面度都按照通用摩托车零部件的公差要求做了结构还原，可直接作为同类型支架改型设计的建模参考，也能用于维修环节的配件仿制测绘参考。
