影视拍摄用便携聚光灯结构设计

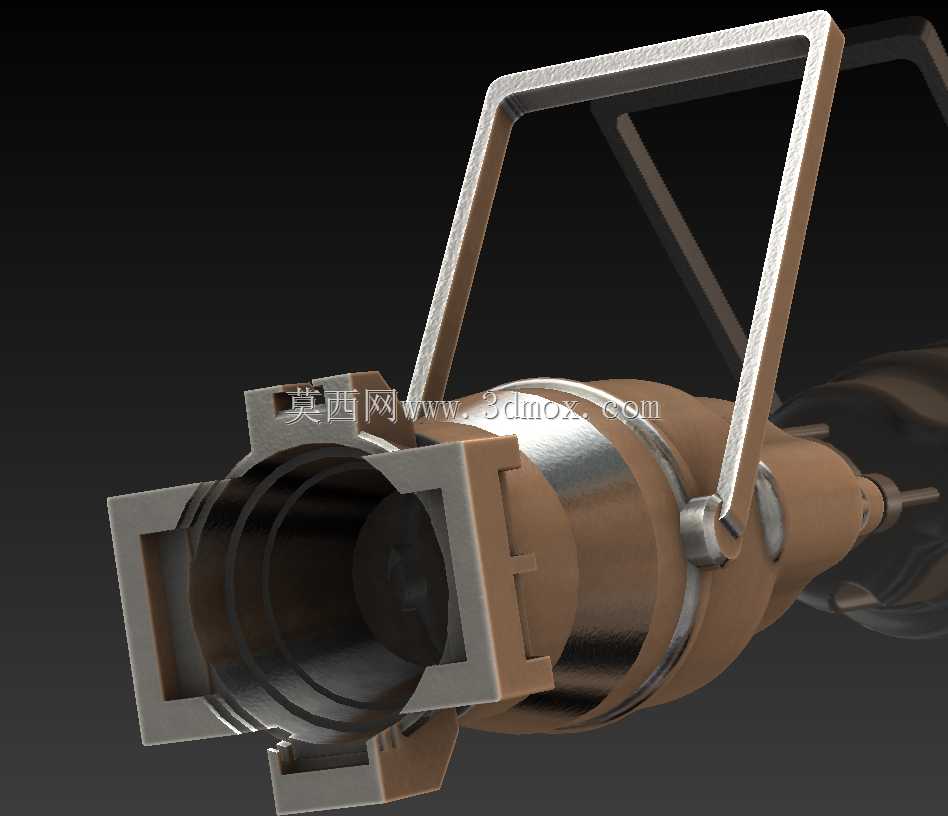

　　这款聚光灯的结构设计围绕影视拍摄、舞台演出、活动现场的移动照明需求展开，在做整体结构排布的时候，首先考虑的是现场布光的快速调整需求，顶部集成的U型提手并非简单的握持结构，其转轴位置做了阻尼限位设计，调整照射角度时可以在-90°到+45°的俯仰区间内任意悬停，不需要额外加装锁止旋钮就能保持照射姿态，这一点是针对现场布光时频繁调整角度、单人操作的实际工况优化的，很多同类型灯具调整角度后需要拧动两侧锁钮，单手操作很容易出现灯具滑落的问题，这个提手的阻尼转轴在建模时特意做了过盈配合的摩擦片结构，保证长期使用后阻尼衰减量控制在15%以内，不会出现角度打滑的情况。灯头前端的四个定位卡爪是为了快速加装柔光片、色片、束光筒这类附件设计的，

　　卡爪的卡扣行程做了3mm的冗余量，兼容市面上绝大多数标准尺寸的影视灯光附件，不需要额外转接环就能直接安装，卡爪的根部做了R2的圆角过渡，避免频繁拆装附件时出现应力断裂，之前接触过的不少同类灯具卡爪根部是直角结构，现场使用时不小心磕碰很容易从根部崩断，这个位置的结构加强是从实际售后故障反馈里总结出来的优化点。灯体的主体外壳采用分段式结构，前段的灯杯安装位做了阶梯式的定位台阶，保证灯杯、透镜组件的同轴度误差控制在0.2mm以内，避免出现光斑偏移、中心照度不均的问题，中段的散热壳体表面做了环形的散热筋结构，不需要额外加装散热风扇就能满足200W功率下的连续工作散热需求，被动散热的结构也避免了风扇运转带来的风噪，

　　这一点对于影视同期录音的场景尤为重要，带风扇的灯具在近距离收音时很容易把风扇转动的噪音收入音轨，后期处理难度很大。尾部的线缆接口做了防拉脱的卡扣结构，线缆插入后旋转90°就能锁止，现场布线时如果不小心拉扯到线缆，不会出现接口松脱断电的情况，接口内部的插针做了镀金处理，反复插拔的寿命可以达到5000次以上，满足演出、拍摄现场频繁转场拆装的使用需求。从安装边界来看，这款聚光灯既可以通过提手直接放置在平面上作为临时地面灯使用，也可以通过底部的1/4英寸标准螺孔安装在灯架、摇臂上，螺孔的位置做了加厚的金属嵌件，不会因为长期拆装出现滑牙的问题，整体外形的最大直径控制在180mm，含提手的总高度为260mm，

　　在同功率的聚光灯里属于体积比较紧凑的规格，转场收纳时可以直接放入标准的影视设备防护箱，不需要预留过大的收纳空间。在做内部结构排布的时候，特意把驱动电源组件放在了灯体尾部的独立腔体内，和前段的发光组件、散热结构做了物理隔离，避免光源长时间工作产生的热量传导到电源板上，导致电源元件寿命衰减，隔离腔体的缝隙处做了耐高温的密封胶条，既可以阻挡现场的灰尘、少量飞溅的液体进入电源腔，也不会影响整体的散热效率。灯体表面的处理采用了哑光耐磨的喷塑工艺，不会因为现场搬运的磕碰出现掉漆的问题，同时哑光表面也不会反射环境光线，避免在拍摄时出现不必要的反光穿帮。实际使用场景中，这款聚光灯既可以作为人物采访的主光使用，搭配柔光附件打出柔和的面光，也可以加装束光筒作为轮廓光、发型光使用，在小型舞台演出、展会活动现场，也可以作为定点照明的灯具，突出重点展示区域，整体的结构设计没有冗余的装饰性部件，所有的外部结构都对应实际使用的功能需求，没有为了外观造型牺牲结构可靠性，各个连接部位的螺丝都采用了标准的公制规格，现场如果出现小的故障，用常规的螺丝刀就可以完成拆装维修，不需要专用的特殊工具，这一点对于经常在外景、现场作业的灯光工作人员来说非常实用，不用携带大量特殊工具就可以完成日常的维护保养。
