带阻尼功能的АПН-4型减振器结构设计

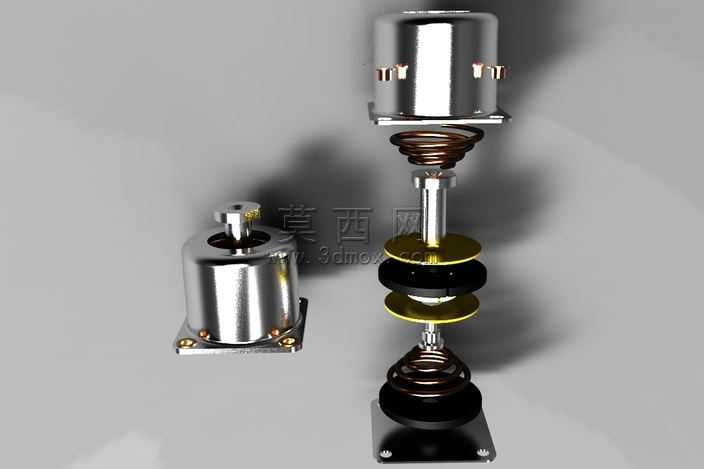

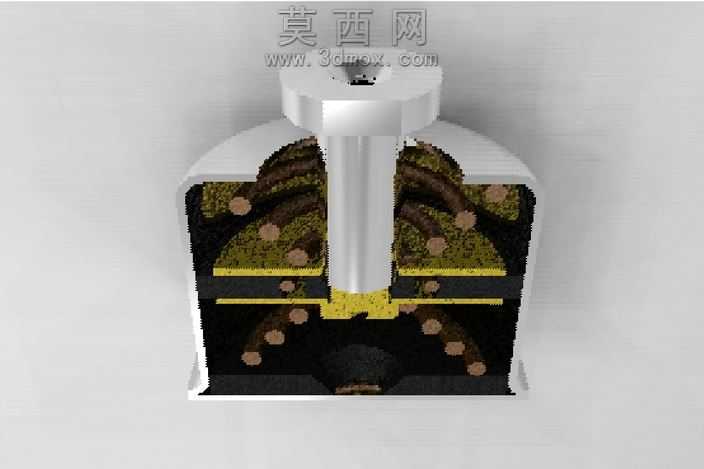

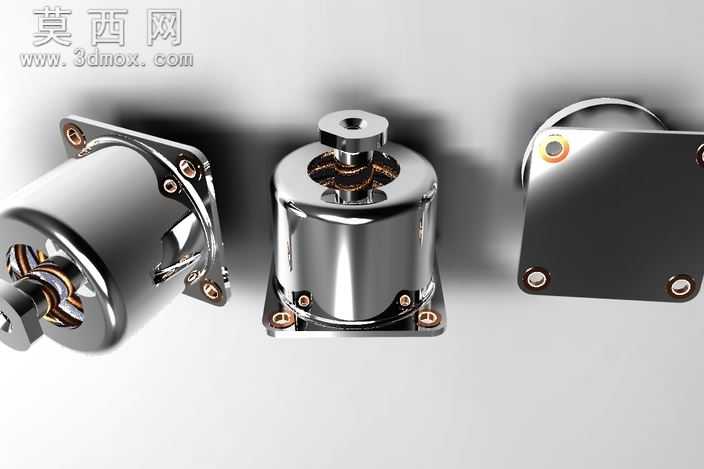

本作品为带集成阻尼功能的АПН-4型减振器三维建模成果，建模过程严格遵循机械减振元件的实际设计逻辑，先完成整体装配基准的定位，再逐一对各组成零件进行参数化建模。首先构建底部安装法兰底座，按照实际安装孔位尺寸设计固定孔位，保证底座与安装面的贴合精度；随后依次完成下部螺旋弹簧、阻尼叠片组、中心导向活塞杆、上部复位弹簧、顶部密封壳体的独立建模，每个零件的尺寸公差、装配间隙都参考同类型减振元件的行业标准进行设定，避免出现装配干涉问题。建模过程中对阻尼叠片组的多层环形结构做了精细化处理，区分了金属阻尼片与弹性隔片的厚度差，还原了叠片阻尼的实际工作结构；对上下两组螺旋弹簧的节距、丝径、有效圈数都做了准确还原，保证弹簧的力学性能参数符合减振器的设计要求；中心导向活塞杆与上下弹簧座的配合面做了同轴度约束，确保减振器工作时活塞杆仅沿轴向运动，不会出现偏磨卡滞的问题。材质渲染阶段，针对不同零件的实际材质做了对应的材质参数调整：金属壳体、安装底座、活塞杆采用抛光镀铬金属材质，调整反射率与粗糙度参数还原金属件的亮面质感；螺旋弹簧采用弹簧钢材质，添加细微的表面氧化纹理提升真实感；阻尼叠片组分别设置铜质金属片与黑色阻尼橡胶片的材质，区分不同阻尼层的视觉差异；安装底座的固定螺丝做了镀锌钝化的材质效果，还原标准紧固件的外观特征。渲染阶段采用工作室柔光布光方案，通过主辅光源的角度调整突出金属件的轮廓反光，同时添加柔和的环境遮蔽效果，让装配体的结构层次更加清晰，既完整展示了减振器的外部封闭形态，也通过爆炸视角的渲染呈现了内部阻尼组件、弹性元件、导向结构的装配关系，清晰展现该款减振器通过弹簧承载、叠片阻尼耗散振动能量的工作原理，可用于机械隔振结构的教学演示、选型参考以及相关设备的减振系统配套设计参考。
