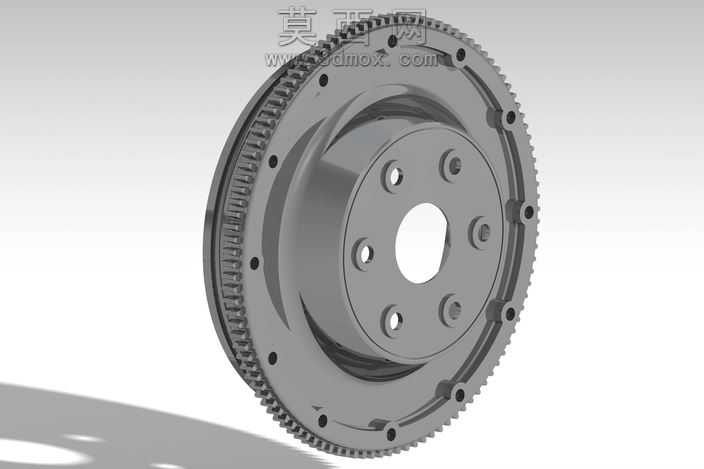

本作品为发动机飞轮三维结构设计,建模过程严格遵循内燃机飞轮的实际工程设计逻辑,首先基于发动机动力输出匹配参数确定飞轮的整体转动惯量指标,以此推导飞轮主体盘体的外径、厚度以及中心安装区域的结构尺寸。建模阶段先构建中心定位基准轴,以基准为核心绘制中心安装通孔的截面轮廓,通过拉伸切除生成中心定位孔,再围绕中心孔环形阵列布置安装螺栓过孔与定位销孔,保证孔位的分度精度符合发动机曲轴端的安装匹配要求。飞轮外缘的启动齿圈部分单独建模,按照启动电机齿轮的啮合参数绘制渐开线齿形,通过环形阵列生成整圈轮齿,再与飞轮主体盘体做布尔合并,还原实际生产中齿圈与盘体过盈装配的结构形态。材质渲染上,飞轮主体采用灰铸铁材质参数,还原铸铁件哑光深灰的金属质感,表面添加细微的铸造纹理与机加工面的光泽区分,齿圈部分采用调质钢材材质,突出齿面经高频淬火后的细腻金属光泽,安装孔内壁添加机加工刀纹细节提升真实感。结构设计上充分考虑飞轮的功能需求,盘体非安装区域做了合理的减重凹腔设计,在保证整体转动惯量满足储能要求的前提下尽可能降低飞轮自重,减少发动机运转过程中的不必要负载;盘体上的安装孔位做了倒角处理,避免装配时螺栓卡滞,外缘齿圈的齿端做了导向倒角,保证启动电机齿轮与飞轮齿圈啮合时能够顺畅导入,减少打齿风险。整体建模过程严格遵循机械设计的公差配合要求,各安装面的平面度、孔位的同轴度都在建模阶段做了对应约束,确保模型可直接用于后续的工程图导出、装配干涉检查以及动力学仿真分析,完整还原了康明斯系列发动机飞轮的真实结构特征与工程设计逻辑。
