布拉德利ControllogixPLC安装底板结构

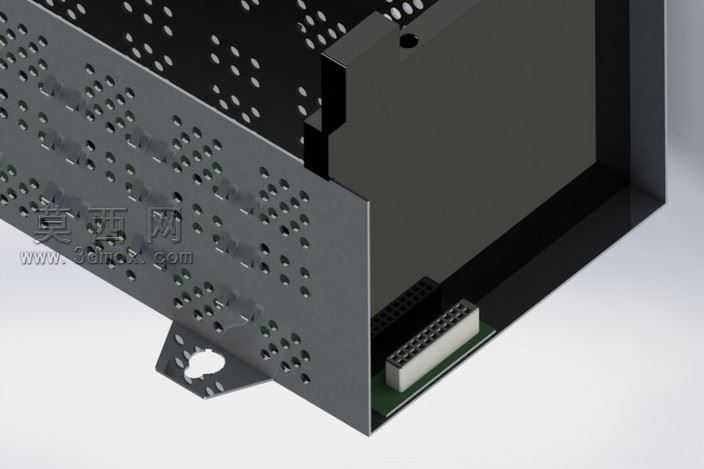

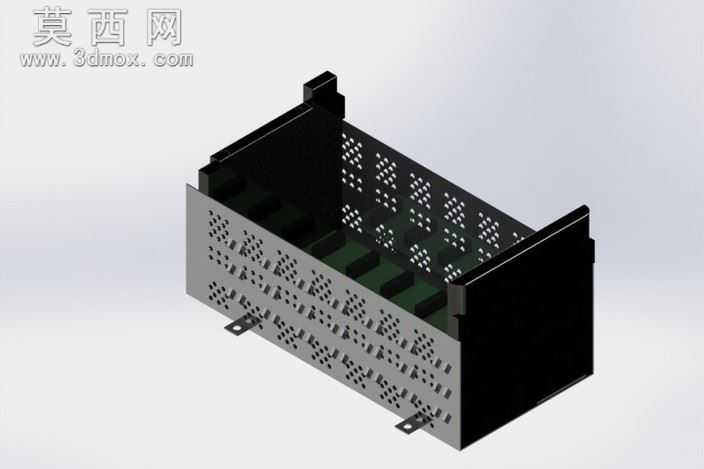

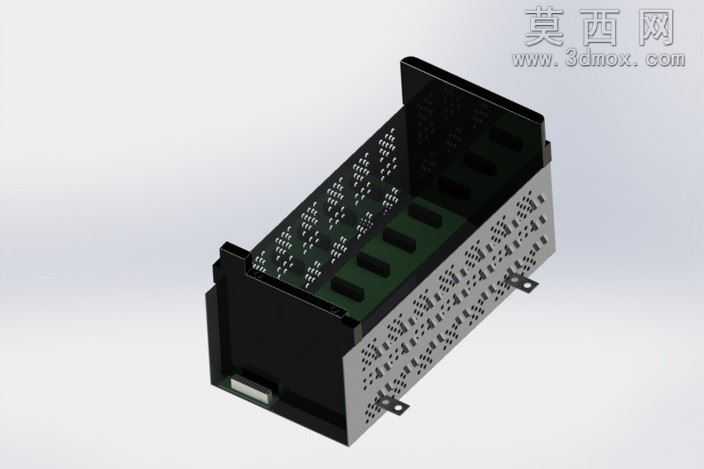

本模型为罗克韦尔Controllogix系列PLC配套安装底板，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循工控板卡安装的尺寸规范，对每一处安装卡位、槽位间距、固定结构都做了1:1的尺寸还原，保证模型与实物的装配匹配度。模型主体采用钣金结构设计思路，主体框架为弯折成型的金属壳体，两侧设置黑色端盖结构，端盖与主体框架通过卡扣与定位凸台实现无额外紧固件的快速装配，兼顾结构强度与拆装便捷性。底板主体侧面设计有阵列式通风散热孔，孔位按照均匀排布的规则设置，既保证壳体的结构刚性，又能为槽位内安装的PLC模块提供充足的通风散热通道，避免工控设备长时间运行出现积热问题。底板内部设置有多道平行的模块安装导槽，导槽间距严格匹配Controllogix系列模块的安装尺寸，可实现多块PLC功能模块的滑入式安装，导槽末端设置有限位挡边，防止模块安装过位损伤接插件。底板外侧底部设置有两个带安装孔的固定支耳，支耳与主体框架为一体化弯折成型，可通过螺栓将整个底板固定在电控柜内部的安装梁上，支耳的安装孔位做了沉台设计，保证螺栓安装后表面平整无凸起。材质渲染方面，主体框架采用磨砂喷塑金属材质，还原工业钣金件的哑光金属质感，表面做了细微的颗粒质感处理，模拟真实喷塑工艺的表面效果；两侧端盖采用哑光黑色工程塑料材质，添加轻微的漫反射效果，区分金属与塑料的材质差异；散热孔位置做了通透处理，渲染时添加轻微的环境光遮蔽效果，突出孔位的阵列层次感。建模过程中对所有的锐边都做了符合工业生产实际的微小圆角处理，避免模型出现不符合加工工艺的尖锐棱角，同时对卡扣、定位凸台等细小装配结构做了细节还原，保证模型可用于虚拟装配演示、电控柜布局仿真等场景，整体结构设计兼顾了工控设备的安装可靠性、散热需求与装配便捷性，完全符合工业PLC安装底板的设计规范。
