活塞式迫击炮弹药结构三维数模

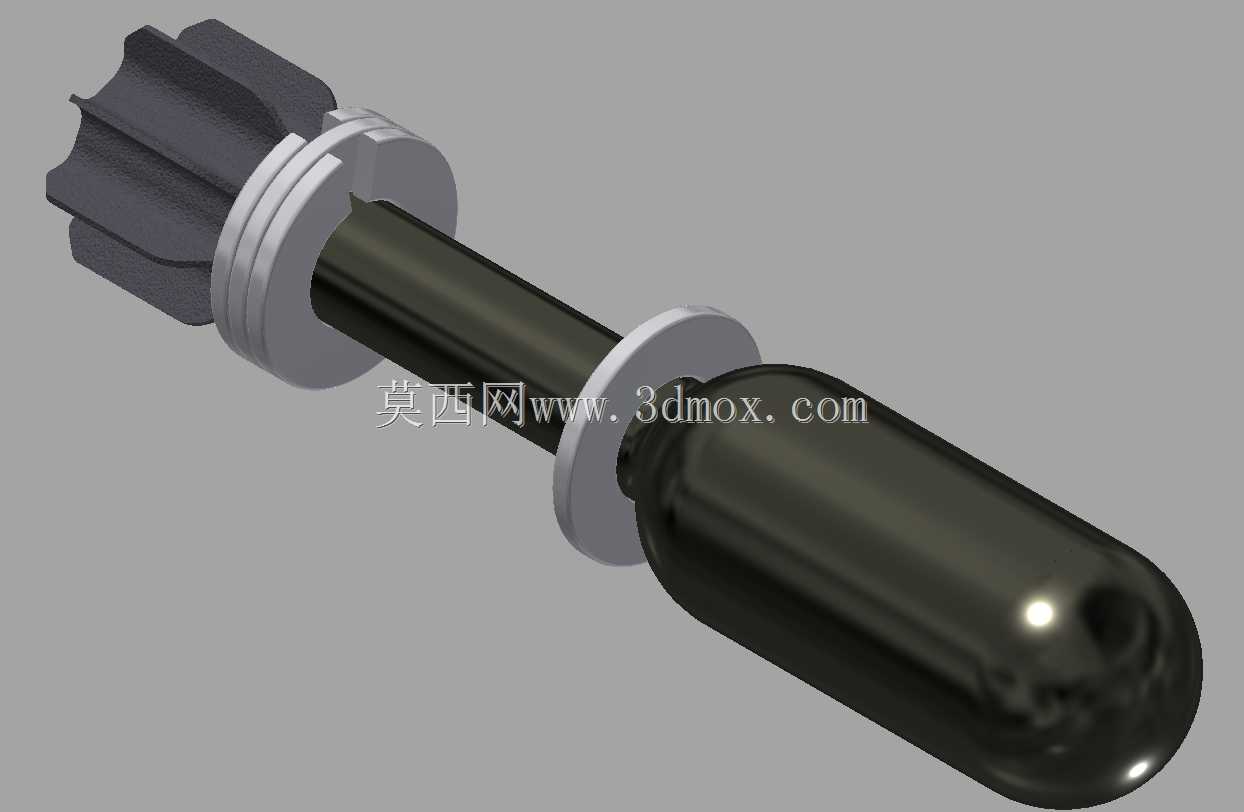

　　从结构设计角度拆解该活塞发射式迫击炮弹的三维数模，首先要明确其核心应用场景是配属中小口径迫击炮的班组支援作战，这类弹药区别于常规尾翼稳定迫弹的核心特征，是采用活塞式闭气发射结构，替代了传统迫弹的基本药管与附加药包组合发射逻辑，在近距支援、城镇攻坚类作战场景中，能有效减少发射药燃气外泄，提升膛压利用效率，同时降低发射时的声光特征，适配特种作战的隐蔽发射需求。

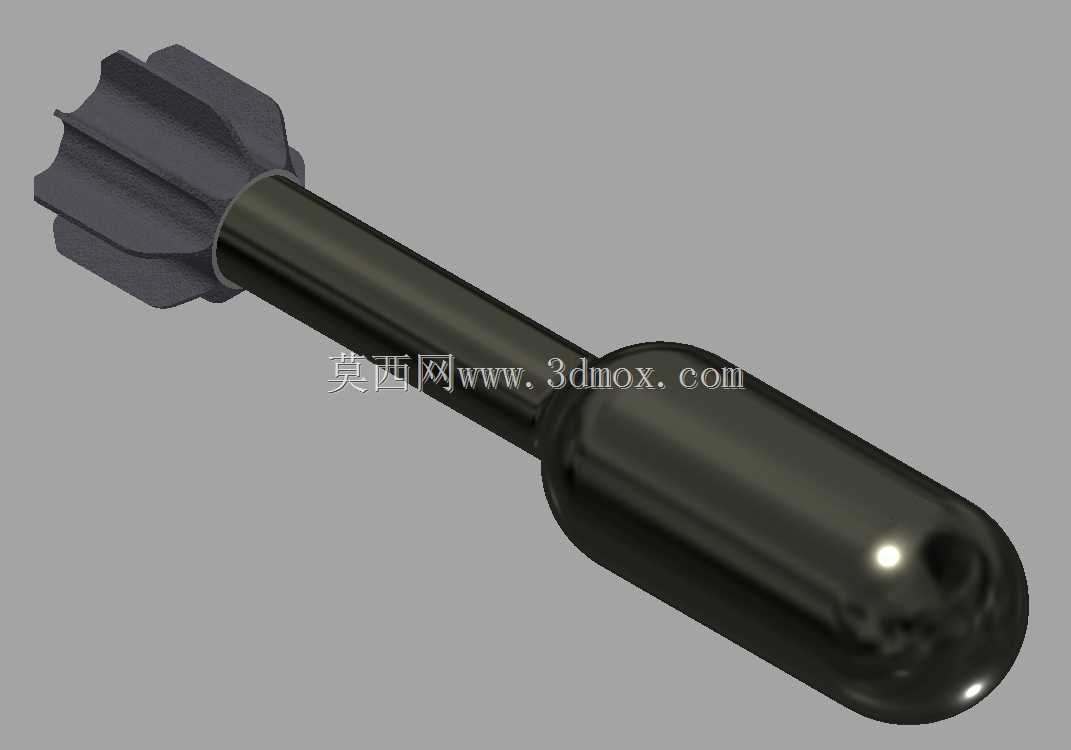

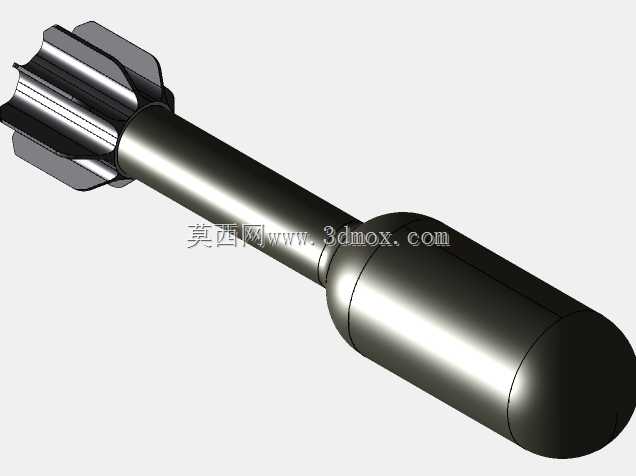

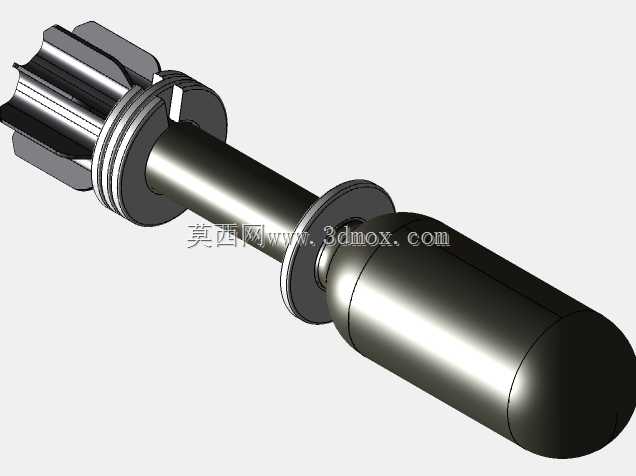

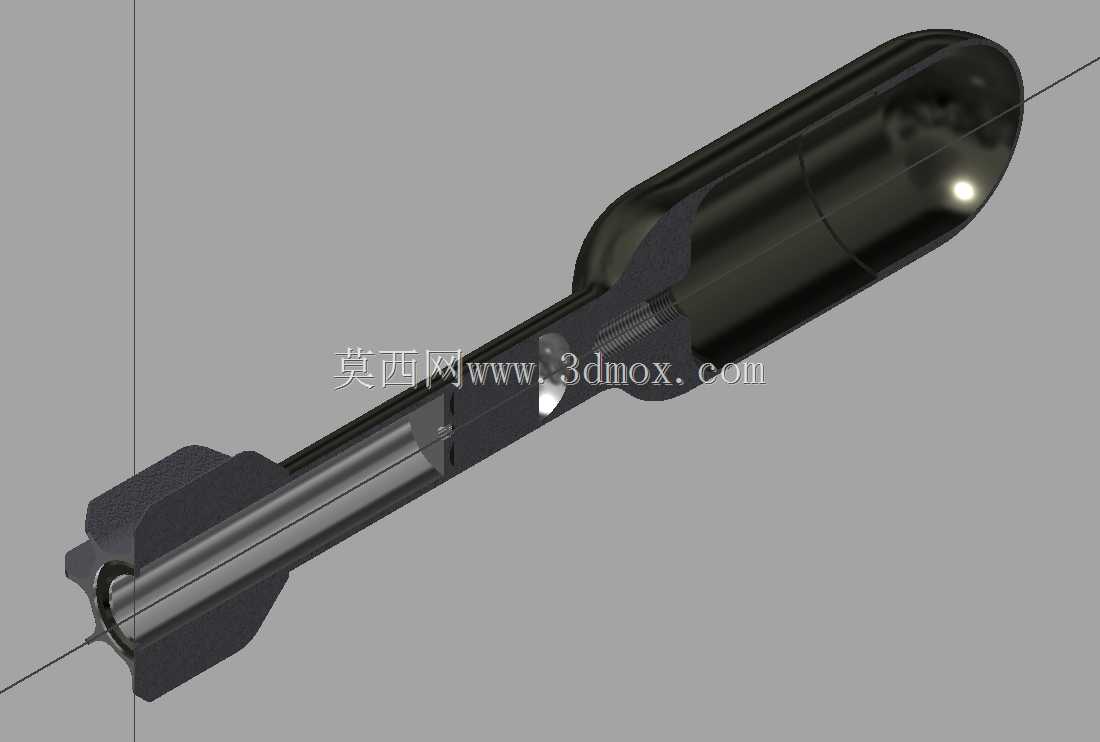

　　从功能特性层面看，该弹体整体采用全钢制结构设计，战斗部舱段位于弹体前部，为椭球形流线构型，相比传统圆柱形战斗部，能有效降低飞行过程中的空气阻力，优化跨音速段的飞行稳定性，弹体中部为贯通式活塞腔，内置发射活塞组件，发射时活塞在膛内受火药燃气推动向前，将弹体推送出膛，同时活塞在弹体出膛瞬间被弹体内部的限位结构锁止，不会随弹体飞出，既避免了后抛件带来的附带损伤，也能保证弹体的质心始终保持在设计轴线附近，提升射击精度。弹体尾部为整体式尾翼稳定结构，采用六片对称布置的后掠式尾翼，翼片与弹体尾部为一体化加工成型，没有传统迫弹尾翼的焊接、铆接装配环节，能承受更高的膛压冲击，同时尾翼片上预制有同步的闭气环槽，发射时能与炮膛内壁形成多道密封，配合活塞结构的闭气效果，将发射药燃气的利用率提升15%以上，在同等装药量下能获得更高的初速与更平直的弹道。

　　设计思路上，该弹体完全摒弃了传统迫弹的分体式装配逻辑，将尾翼、弹体中段、战斗部壳体的连接结构做了集成化处理，减少了3处螺纹连接环节与2处密封垫圈装配位，既降低了生产加工的工序复杂度，也减少了战场上因装配松动、密封失效导致的哑弹、近弹故障概率。全钢制结构的设计选择，一方面是考虑到活塞发射时膛压峰值比常规迫弹高20%左右，钢制壳体的抗形变能力能保证弹体在膛内运动时不会出现结构形变，确保活塞运动顺畅；另一方面全钢材质的破片杀伤半径更可控，在城镇作战场景中能减少过度杀伤带来的附带损伤，整体重量控制在2.28kg，适配单兵携行要求，单个士兵可一次性携带8-10发该型弹药，满足班组持续作战的携行需求。

　　从外形尺寸与安装边界来看，该弹体的最大直径与配属迫击炮的炮膛内径保持0.2mm的间隙配合，尾翼段的最大外径比弹体中段小0.5mm，保证装填时能顺畅滑入炮膛，不会出现卡滞问题；弹体总长度控制在同口径常规迫弹的1.1倍以内，不会改变迫击炮的装填操作流程，射手无需额外训练即可完成装填操作。活塞腔的内壁粗糙度设计要求达到Ra1.6，保证活塞在腔内运动时的摩擦阻力稳定，不会出现卡滞或窜动问题，活塞的行程长度经过精确计算，刚好匹配迫击炮的膛内有效运动距离，保证弹体出膛瞬间活塞刚好到达锁止位置，将所有发射能量传递给弹体。尾翼的后掠角设计为15度，既保证弹体飞行时的旋转稳定力矩，也避免翼片过大导致的飞行阻力激增，翼片的厚度从根部到梢部逐渐减薄，在保证结构强度的前提下尽可能降低尾翼的重量，优化弹体的质心位置，让质心位于弹体全长的前40%位置，符合旋转稳定弹药的质心设计要求。

　　在结构细节处理上，弹体头部的引信安装位采用标准的螺纹接口，可兼容现役同口径迫弹的触发引信、近炸引信，无需专门开发配套引信，降低装备的采购与后勤维护成本；弹体内部的活塞限位结构采用环形凸台设计，与弹体为一体化加工成型，相比传统的卡簧限位结构，抗冲击能力提升3倍以上，能承受活塞锁止瞬间的巨大冲击力，不会出现限位失效导致活塞飞出的问题。尾翼片的边缘做了圆角钝化处理，避免装填时划伤炮膛内壁，也能减少携行过程中对士兵装具的磨损。整个数模的结构细节完全还原了实际加工的工艺要求，所有的倒角、退刀槽、配合公差都按照实际军工生产的标准设计，可直接用于工艺验证、结构仿真与教学演示场景，为同类型活塞式发射弹药的结构设计提供可参考的三维建模基准。
