铣床用六面定位锁紧制动器夹具

　　在普通立式铣床的多面加工场景中，工件的重复装夹找正一直是影响加工效率与形位公差一致性的核心痛点，尤其是小批量非标零件的加工，频繁打表找正不仅占用大量有效加工时长，多次装夹带来的定位基准偏移，还容易导致面与面之间的垂直度、平行度超差，最终造成零件报废。这款六面锁紧夹具的设计初衷，就是为了解决无气动、液压等复杂装夹条件下，普通铣床操作人员可通过脚控触发锁紧，单次装夹完成工件六个面的铣削加工，无需中途拆卸重新找正。

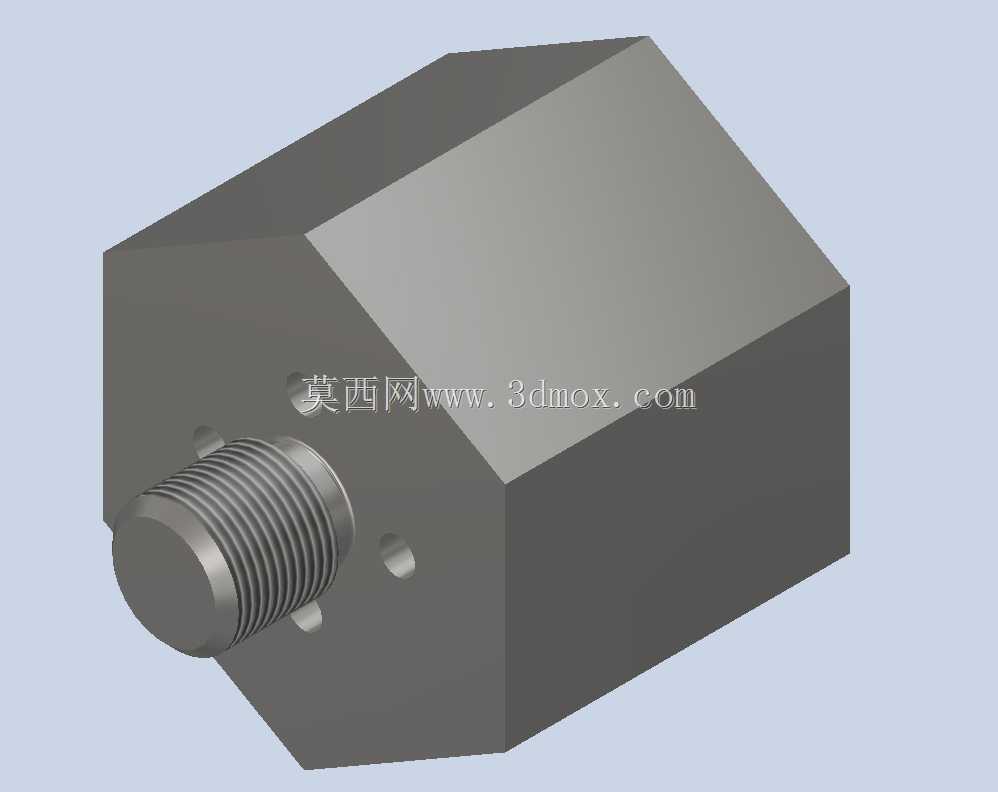

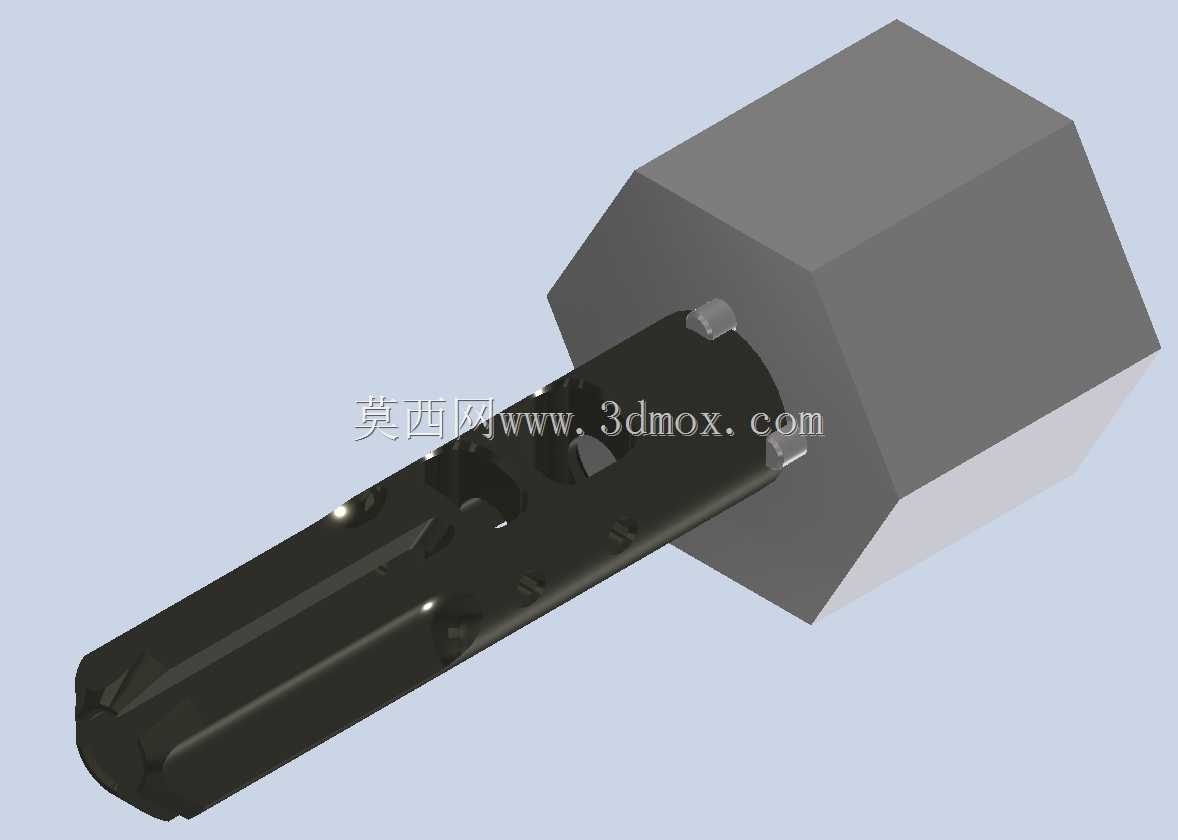

　　从结构功能来看，该夹具主体采用六方棱柱构型，主体棱边做了小尺寸倒角处理，避免加工过程中刀具与夹具本体发生刮碰，前端伸出的外螺纹段为核心锁紧执行端，螺纹规格适配常规铣床工作台的T型槽安装间距，可直接配合T型螺栓将夹具底座固定在铣床工作台上，无需额外制作过渡连接板。夹具内部集成了碟簧锁紧与刹车触发机构，操作人员脚踩触发部件时，内部锁紧机构释放，可快速调整工件装夹角度，松开后碟簧提供恒定锁紧力，将工件牢牢固定在当前加工位，锁紧力可覆盖常规铝件、45钢件的铣削切削力需求，不会出现加工过程中工件移位的问题。

　　设计过程中优先考虑了普通加工车间的实际使用条件，没有依赖复杂的外部动力源，纯机械结构的可靠性更高，日常维护仅需定期在滑动配合面加注润滑脂即可，不会出现气动元件漏气、液压元件漏油的常见故障。安装边界方面，夹具主体最大对边尺寸控制在120mm以内，整体高度不超过100mm，不会超出普通立式铣床的Z轴行程下限，安装后工作台剩余行程可满足长度200mm以内工件的全行程加工需求，前端螺纹段伸出长度35mm，锁紧时的行程预留量为8mm，可适配不同厚度的工件压板，装夹工件的厚度范围覆盖5mm到60mm，基本覆盖常规小批量机加工零件的尺寸区间。

　　实际使用场景中，除了常规的六面体零件铣削，该夹具还可配合分度头使用，完成带角度斜面、槽类特征的加工，脚控触发的设计解放了操作人员的双手，装夹调整时可一手扶稳工件、一手操作进给手柄，脚控完成锁紧释放，操作流程更符合一线机加工人员的操作习惯。结构上预留的4mm引脚安装位，可直接采购标准件完成装配，无需单独定制非标配件，后期维护更换配件的成本更低，夹具主体采用45钢调质处理，表面硬度达到HB220-250，长期使用不会出现工作面压伤、磨损变形的问题，锁紧机构的摩擦面做了淬火处理，耐磨性能满足三年以上的高频使用需求。

　　不同于通用型平口钳只能完成工件底面定位的装夹方式，这款夹具的六面定位基准在一次装夹中统一，加工出的相邻面垂直度可控制在0.02mm以内，对面平行度可控制在0.015mm以内，完全满足普通机械零件的形位公差要求，对于没有高精度五轴加工设备的小型加工车间来说，用普通铣床配合该夹具即可完成原本需要多次装夹才能加工的六面特征，大幅降低了小批量零件的加工成本，也减少了操作人员重复找正的劳动强度。
