内燃机用起动线圈结构三维数模

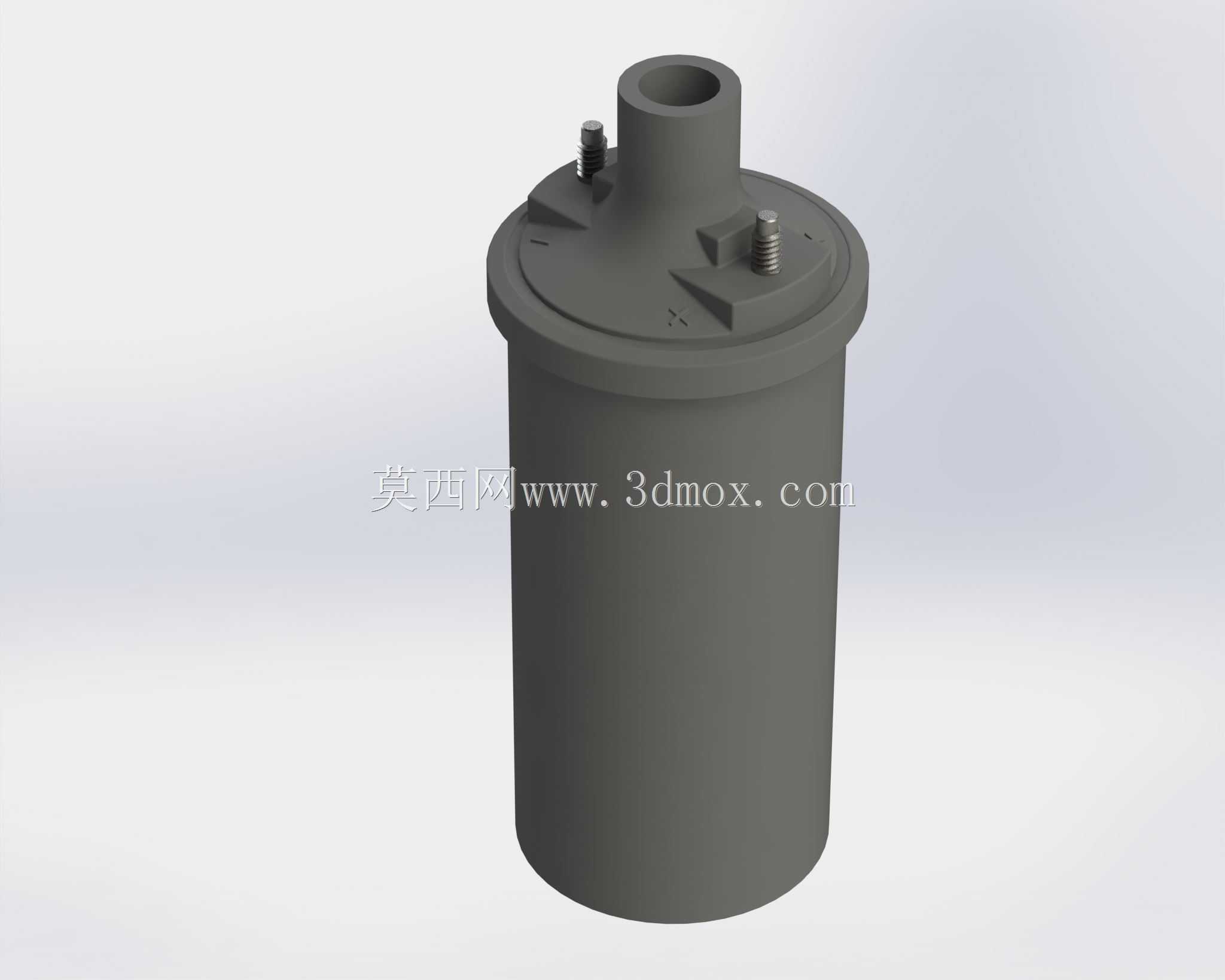

　　在小排量通用汽油机、摩托车发动机、小型园林机械动力单元的点火系统里，起动线圈是负责把低压电转换为高压脉冲、驱动火花塞跳火完成初始点火的核心部件，日常做动力系统配套设计时，这类部件的安装匹配度直接影响整机冷启动成功率与点火稳定性。这个模型还原的柱式起动线圈，整体采用密封式圆柱壳体设计，主体外壳为绝缘耐温材质，顶部预留两个对称的接线固定螺柱，用来连接低压输入线路与高压输出端，顶端中心的凸起套台是高压输出端的绝缘防护结构，可直接对接高压阻尼线，避免高压爬电。做结构设计时，首先要考虑的是安装边界的适配性，这类线圈通常是通过顶部两个带定位凸台的安装位固定在发动机缸体旁的支架上，安装孔位的中心距、螺柱的伸出长度都要和支架的预留孔完全匹配，

　　不能出现安装干涉，同时壳体的外径尺寸要避开周边的缸盖散热片、油门拉线、燃油管路等周边部件，预留至少5mm的安全间隙，避免发动机运行时的振动导致部件磕碰磨损。从功能特性来看，密封式的壳体结构可以阻挡发动机舱内的油污、水汽、灰尘进入线圈内部，避免绕组受潮绝缘性能下降，壳体的壁厚设计兼顾了结构强度与散热需求，既可以承受发动机运行时的持续振动，不会出现壳体开裂的问题，也能把绕组工作时产生的热量通过壳体传导到周边空气里，避免线圈过热烧毁。设计过程中，顶部的接线螺柱做了防松结构设计，螺柱根部和壳体的结合处做了密封灌胶处理，防止油气从接线位置渗入，两个接线位旁的定位凸台可以避免接线时螺母跟转，降低现场装配的难度。实际选型匹配时，

　　要注意线圈的轴向总长度不能超出动力单元的外轮廓边界，避免整机装配时和外罩壳产生干涉，同时壳体底部的圆弧过渡结构可以减少应力集中，在发动机长期高频振动的工况下，不会出现壳体根部断裂的问题。这类起动线圈除了用在通用汽油机上，也可以适配小型柴油机组的预热起动回路、摩托艇动力的点火系统，在做整机三维布局时，这个数模可以直接导入装配体，用来校验安装空间、走线路径，提前排查干涉问题，减少后续样机试制时的改模次数。做结构校核时，还要注意线圈的重心位置尽量靠近安装面，降低振动时的悬臂力矩，两个安装螺柱的连线尽量过壳体中心轴线，让安装受力更均匀，避免长期振动导致固定支架疲劳变形。顶部的高压输出套台的内径尺寸要和常用的高压阻尼线接头外径匹配，

　　保证插接后有足够的抱紧力，不会因为振动出现松脱断电的问题，套台的高度要足够覆盖接头的金属部分，防止高压对周边金属部件放电。壳体外表面没有多余的凸起结构，整体光滑规整，既方便生产时的脱模加工，也能减少积灰积油，日常维护时擦拭清理更方便。绕组内部的结构虽然在外观数模上没有直接体现，但外部壳体的尺寸完全按照实际量产产品的参数绘制，内部的容纳空间可以满足常规匝数的绕组灌封需求，不需要额外调整壳体尺寸就可以直接套用做内部结构设计。在做动力系统的维护模拟时，这个数模也可以用来演示线圈的拆装流程，确认拆装时需要的操作空间，比如拧动接线螺母时扳手的活动范围、拆装固定螺栓时工具是否会和周边部件干涉，提前优化维修工艺性，降低后期售后维护的难度。
