PLA材质手持放大镜结构设计方案

　　日常低倍视觉放大需求覆盖多类场景，从纸质文档小字辨识、精密小件外观初检到手作工序的细节观察，都需要握持顺手、成像稳定的手持放大工具，这款采用分体组装结构的手持放大镜，正是针对小批量定制化生产场景完成的结构设计，适配熔融沉积成型工艺的加工特性，无需复杂模具即可快速制造成品。

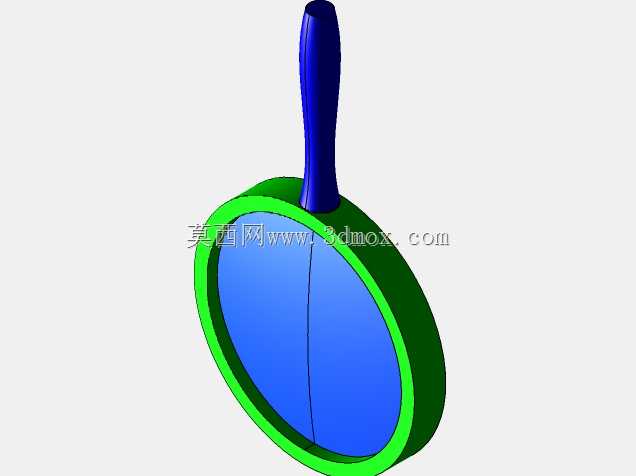

　　从实际使用的功能逻辑出发，这款放大镜的结构拆分为三个独立部件：镜框、镜片、手柄，拆分逻辑完全贴合增材制造的成型特点，每个部件都无需添加大量支撑结构即可顺利打印，减少后处理工作量。镜框采用环形闭合结构，内侧预留镜片安装卡槽，卡槽尺寸与镜片外径做小间隙配合，安装时可通过PLA材料的微量弹性变形将镜片卡入卡槽，无需额外粘接剂即可完成固定，日常使用中不会出现镜片松脱移位的问题；手柄与镜框采用插接式连接结构，连接位置做了加厚处理，避免频繁握持施力时出现连接部位断裂的问题，手柄表面做了网格防滑纹理处理，提升握持时的摩擦力，即使手部带汗也能稳定持握，不会出现打滑脱手的情况。

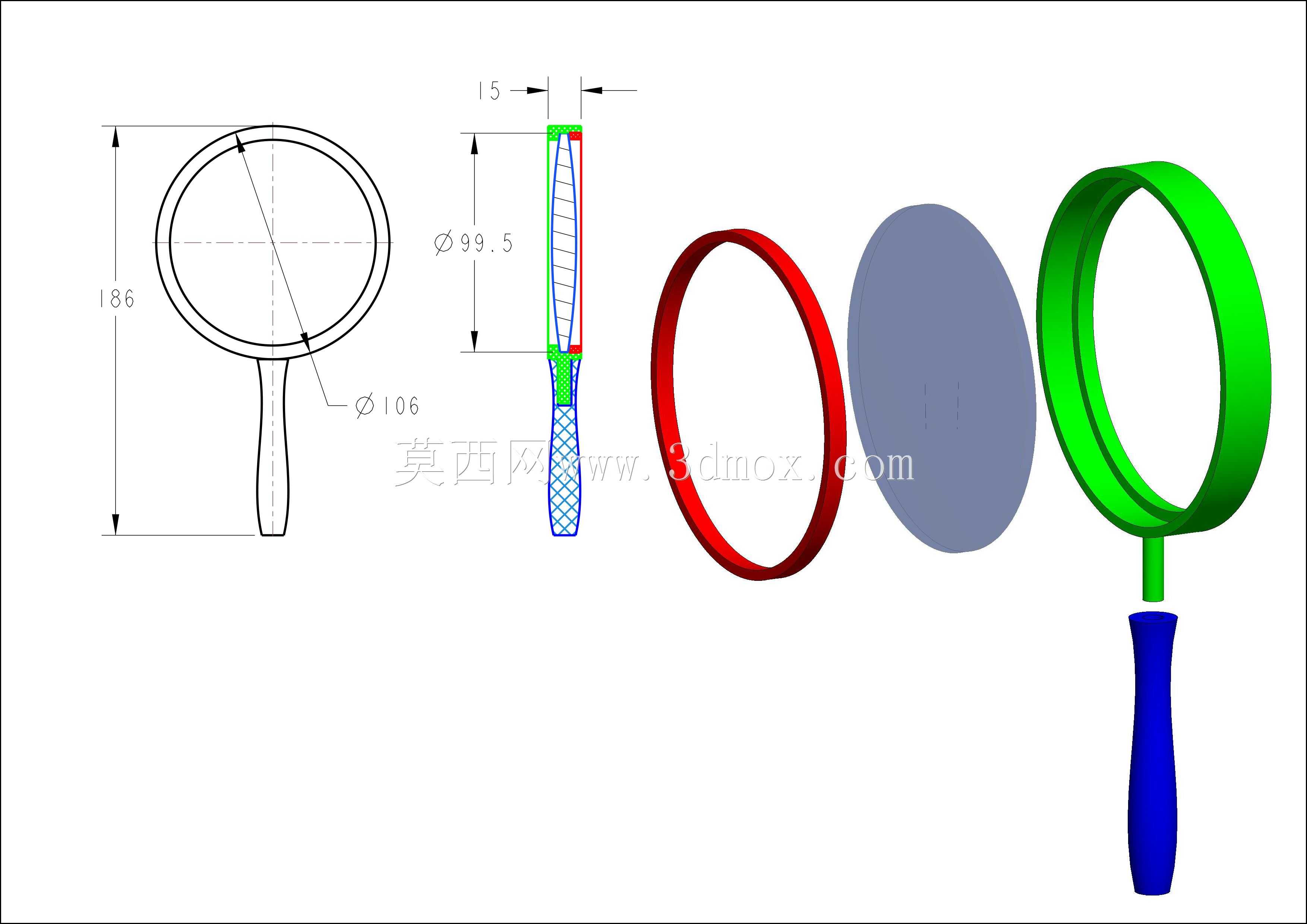

　　尺寸设计上充分兼顾便携性与有效放大视野，镜框整体外径控制在106mm，其中镜片有效通光直径为99.5mm，足够覆盖常规书本的单栏文字宽度，阅读时无需频繁移动放大镜即可看清整行内容；整体总高度为186mm，其中手柄长度占比约六成，握持时手掌可完全包裹手柄，施力状态更自然，长时间持握也不容易出现手部酸胀的问题；镜框的厚度设计为15mm，既保证了环形结构的整体刚性，不会因为轻微挤压就出现变形卡不住镜片的问题，也不会因为厚度过大导致整体重量超标，搭配轻质PLA材料与薄型镜片，整体重量控制在百克级别，日常随身携带放在口袋或者工具包中也不会有明显的坠重感。

　　设计过程中针对增材制造的工艺特性做了多处细节优化，所有转角位置都做了圆角过渡，避免打印过程中出现应力集中导致的层间开裂问题；所有配合面的公差都根据PLA材料的打印收缩率做了预补偿，常规0.2mm层厚的打印参数下，打印完成的部件无需二次打磨即可顺利组装；镜框的环形结构做了等壁厚设计，打印过程中不会因为壁厚差异出现冷却不均导致的翘曲变形，保证成品的圆度满足镜片安装要求。

　　从实际应用场景来看，这款放大镜除了满足日常阅读的使用需求，也可作为生产线上的简易初检工具，用于检查小型冲压件、注塑件的表面毛刺、缺损等外观缺陷，相比高倍台式放大镜，它的使用灵活性更高，不受工位空间限制，可随时拿起对任意位置的工件进行检查；同时分体式的结构设计也方便后续维护，如果镜片出现磨损刮花，只需要按压镜框边缘即可取出旧镜片更换新的镜片，无需整体报废整个放大镜，降低了长期使用的成本。针对不同的使用需求，还可以通过更换不同颜色的PLA耗材打印不同部件，实现镜框、手柄的配色定制，满足不同使用场景的外观需求，比如生产现场使用可以选择辨识度更高的亮色，日常家用可以选择更沉稳的深色，结构本身不需要做任何修改即可适配这类定制化需求。
