塑料瓶体连接适配转接结构设计

　　在日化灌装、实验室流体分装、小型家用净水改装这类场景里，不同规格瓶体的口径不统一一直是很常见的对接痛点，这款适配结构就是为解决这类跨口径瓶体连接需求设计的。日常作业里经常会碰到标准储液瓶和外接管路、出液接头螺纹不匹配，或是不同品牌耗材瓶无法直接通用到现有设备上的情况，要是临时缠生料带、做过渡接头不仅密封可靠性差，反复拆装还容易漏液，这个适配结构就是针对这类场景做的一体化转接方案。

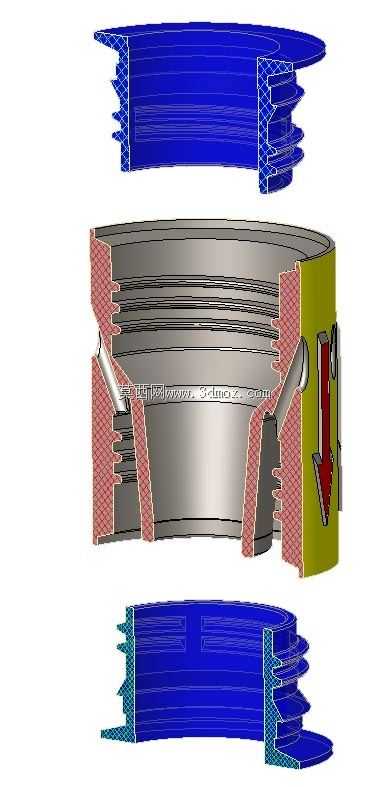

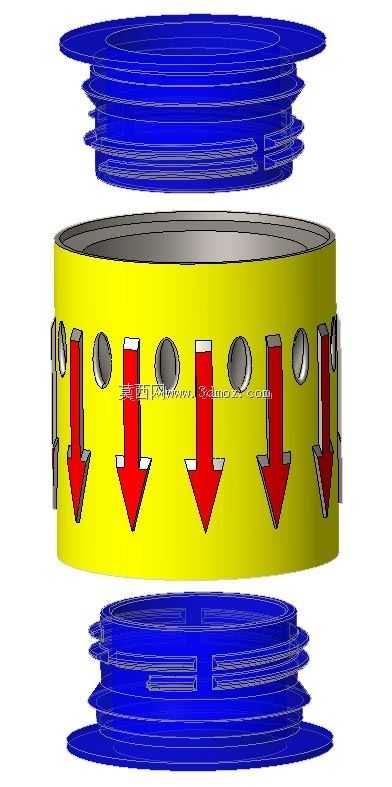

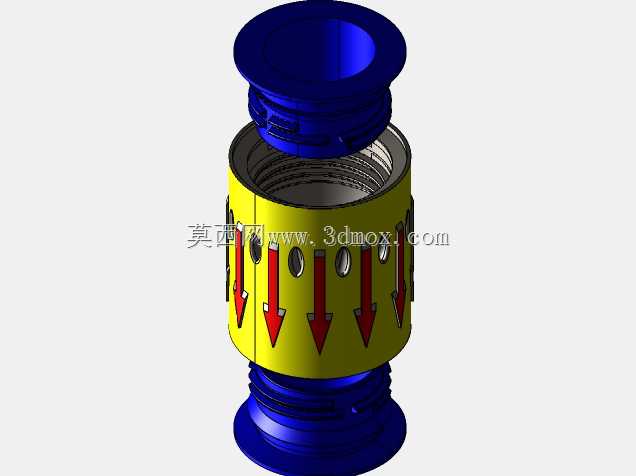

　　从功能特性上看，这款适配结构两端分别做了对应不同口径的连接接口，一端适配常见的小口径螺纹瓶口，另一端可以对接大口径瓶体或是标准管路接头，中间的过渡段做了等壁厚的加强筋设计，既不会因为壁厚突变产生注塑缩痕，也能保证拧紧的时候不会因为扭矩过大出现开裂。内壁做了光滑的圆弧过渡，没有直角死角，流体经过的时候不会产生滞留区，不管是走水性试剂、粘稠日化乳液还是日常饮用水，都不会出现残液堆积的问题，后期清洁也很方便，直接冲淋就能把内壁残留的介质冲干净。密封位置没有采用额外的密封圈槽设计，而是靠接口端面的压紧余量实现硬密封配合，针对塑料件的蠕变特性做了0.2mm的过盈量设计，常温下长期使用也不会因为塑料应力松弛出现密封失效的问题。

　　设计思路上没有采用复杂的异形结构，整体是回转体构型，完全适配普通注塑模具的开模逻辑，没有侧向抽芯结构，模具加工成本低，量产的时候成型周期短，良品率高。做三维建模的时候特意把所有的转角都做了R0.5以上的圆角处理，避免注塑的时候出现应力集中，也能防止使用过程中尖锐边角划手。接口的螺纹参数采用的是通用的瓶口螺纹标准，没有做自定义的非标螺纹，不管是和现有市售的标准瓶体对接，还是后期做替换件加工，都不需要额外定制丝锥，普通的机加工设备就能完成小批量打样。

　　安装边界这块，整体的最大外径控制在38mm，总长度42mm，不管是装在狭小的设备舱内部，还是外露在瓶体外侧做手动转接，都不会和周边的结构件产生干涉。两端的拧紧力矩设计参考了普通塑料螺纹件的常规受力范围，手动拧紧就能达到密封要求，不需要借助扳手等工具，日常拆装更换很方便。和瓶体对接的时候，拧入深度控制在3个螺距，既保证足够的连接强度，不会因为轻微晃动出现脱落，也不会因为拧入过深导致瓶口顶到适配结构内部的流道，造成流道截面积变小影响出液速度。中间过渡段的外壁做了细密的滚花结构，手上沾有少量液体的时候也能顺利拧紧，不会出现打滑的情况。

　　实际使用的时候，这款适配结构可以覆盖绝大多数常见的塑料瓶口径转接需求，不管是实验室里把标准试剂瓶转接到滴定管路，还是家用场景里把不同规格的净水滤芯和储水瓶对接，或是日化生产线上临时更换不同规格的储液瓶不用更换整套管路，都能直接使用。结构上没有易损件，整体采用和常规塑料瓶一致的PP材质加工，和常见的流体介质都有不错的兼容性，不会出现被腐蚀开裂的情况，长期使用的可靠性有保障。建模的时候所有的尺寸都做了公差配合标注，和标准瓶口对接的时候间隙控制在合理范围，不会出现过紧拧不上或是过松漏液的问题，不管是用来做3D打印打样验证，还是直接开模量产，都不需要再做额外的尺寸调整。
