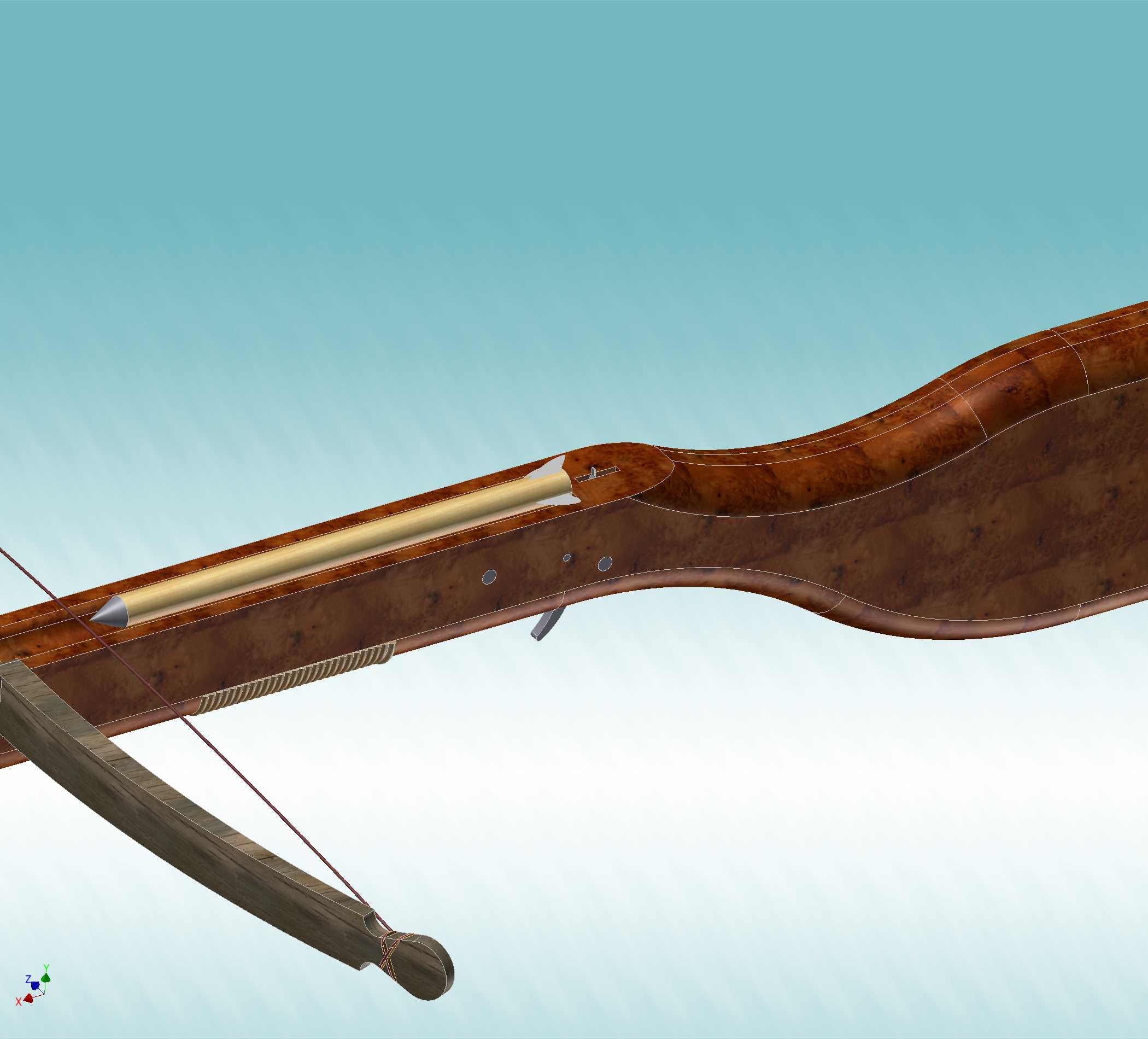

复古手持弩具结构三维数字建模

　　本次建模的复古手持弩具，核心应用场景覆盖仿古器械复原、影视道具结构验证、传统兵器结构研究三大方向，在实际使用维度，这类弩具依靠弓臂形变储能，通过扳机机构完成弦线锁止与释放，可在短距离内完成箭矢发射，相较于传统弓箭，其上手门槛更低，发射时的姿态稳定性更优，无需长期训练即可保持较高的命中精度，在古代多用于短距离破甲、狩猎等场景，当下的复原建模更多服务于文化展示、结构教学以及文创衍生品开发。从功能特性来看，该弩具采用木质握托与弓臂分体装配结构，握托部分贴合人体手部握持曲线，托腮区域做了圆弧过渡处理，长时间握持不会产生明显硌手感，箭槽沿握托中轴线贯通布置，槽深刚好匹配标准弩箭的杆径，可保证箭矢发射时的行进方向一致性，避免出现偏航问题。

　　扳机机构内置在握托中部的空腔内，采用杠杆式锁止结构，扣动扳机时通过杠杆传动释放弦卡，整个触发行程控制在3-5mm区间，触发力度均匀，不会出现误触发或者触发卡顿的问题。弓臂采用层压复合结构的仿真设计，两端做了弦槽定位，弦线挂装后可保持对称张紧状态，张紧后的弦线与箭槽上表面保持1.2mm左右的间隙，既不会摩擦箭杆影响初速，也不会因间隙过大导致箭矢搭放脱落。设计思路上优先还原传统阿姆布鲁斯特弩的经典结构比例，同时对部分非关键的工艺倒角做了标准化处理，方便后续3D打印或者数控加工时的工序简化，握托内部的空腔除了容纳扳机机构外，预留了少量配重安装位，可根据实际使用需求调整整弩的重心位置，让重心落在握持区域的中心位置，提升持握时的平衡感。

　　外形尺寸方面，整弩总长度控制在620mm左右，弓臂展开宽度为540mm，握托最厚处为48mm，整体重量控制在2.1kg上下，单手握持时不会有明显的负重感。安装边界上，弓臂与握托的连接采用嵌入式榫卯加横向销钉固定，销钉孔直径为6mm，装配时弓臂嵌入握托的深度为35mm，可保证张弓时的连接强度，不会出现弓臂脱出的问题；扳机组件的安装槽尺寸为82mm×22mm×18mm，所有零件装配后无突出干涉，弦线挂装后最大拉伸行程为180mm，对应的储能可满足15m距离内的有效发射需求。建模过程中对所有配合面都做了公差预留，活动部件比如扳机、弦卡的配合间隙控制在0.2mm，既保证活动顺畅，也不会出现旷量过大导致的结构松动，木质纹理部分做了分面处理，

　　可直接对接渲染软件的材质贴图，无需重新展UV，弓臂的弧度经过多次力学仿真验证，张紧时的最大应力集中区域在弓臂中部，应力值远低于材料的屈服强度，可保证反复拉伸下的结构寿命。箭槽的入口处做了喇叭口导向设计，搭箭时无需刻意对准即可顺利滑入槽内，提升了装填效率，握托尾部做了圆弧收边，抵肩时可贴合肩部轮廓，发射时的后坐力可均匀分散到肩部接触区域，不会出现局部压强过大的不适感。
