防水密封式工业变换器箱体结构设计

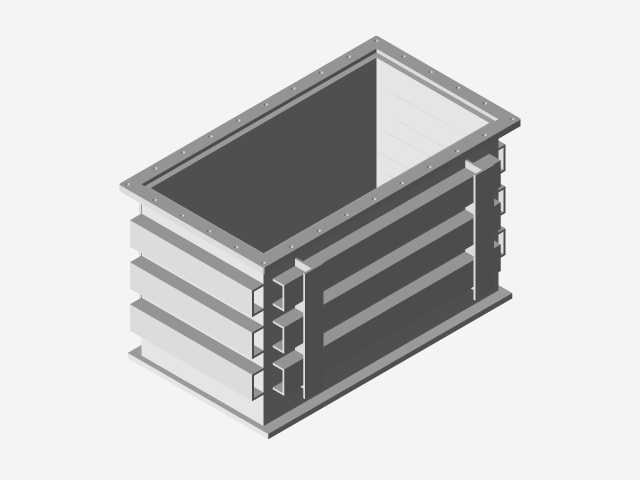

　　这款防水密封结构的工业变换器壳体，主要面向户外露天、高湿多尘的工业工况场景设计，常见于厂区户外供电节点、野外作业临时供电配套、港口码头潮湿环境下的电能变换环节，也可适配有喷淋冲洗要求的车间设备配套使用，核心作用是为内部电能变换核心模块提供稳定的防护安装空间，隔绝外界水汽、粉尘、飞溅异物侵入，保障内部功率元件、控制板卡长期稳定运行。从结构设计逻辑来看，整体采用层叠堆叠式的壳体布局，上下盖板与中间层叠的腔体段通过周圈均匀布置的紧固件实现压紧密封，紧固件排布间距经过密封压缩量校核，保证密封胶条在每个紧固点之间的压缩形变均匀，不会出现局部密封压力不足导致的渗漏问题。顶部集成的一体式提手结构，在建模阶段就做了受力拓扑优化，

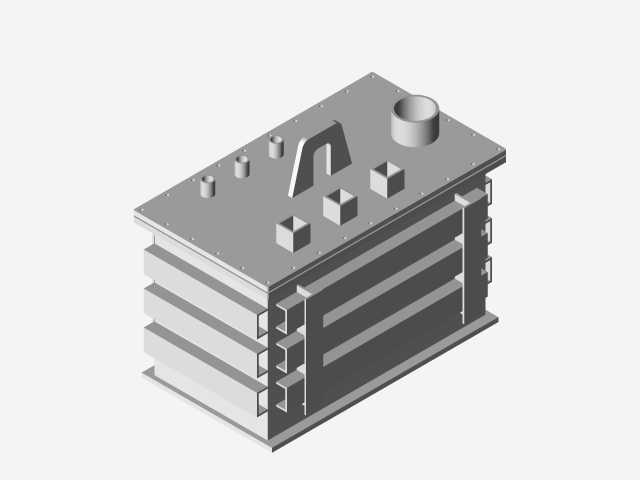

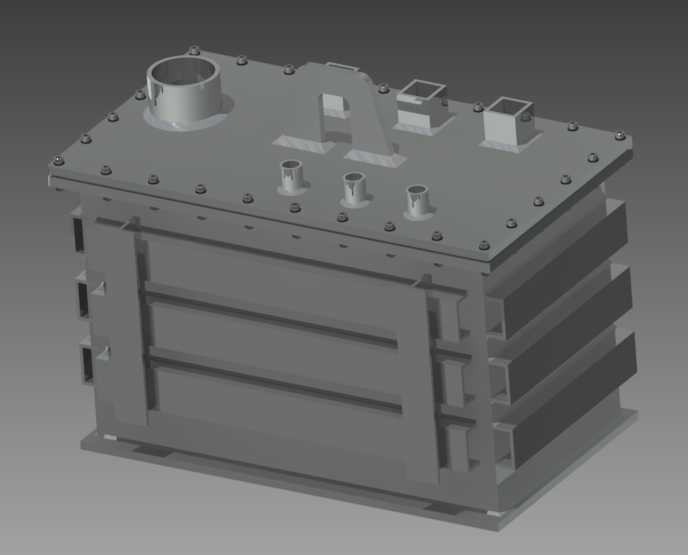

　　提手与上盖板的连接位置做了加厚过渡处理，能够承受整机组装完成后的整体重量，方便现场安装时的搬运移位，不需要额外加装吊装附件就能满足短距离人工转运需求。顶部不同规格的接口结构，分别对应主电缆进线、出线、控制信号接线、接地端子的安装需求，每个接口都预留了密封接头的安装螺纹与压紧台阶，现场接线完成后可以通过配套的防水格兰头实现接口位置的密封，避免水汽顺着线缆间隙进入壳体内部。侧面的层叠散热筋结构，并非单纯的装饰造型，而是对应内部功率模块的安装位置设计，内部功率器件的安装基板可以直接贴合在壳体内侧的散热壁面，通过壳体本身的金属材质将工作热量传导到外侧的散热筋上，依靠自然对流实现散热，不需要额外加装散热风扇，既减少了故障点，

　　也避免了风扇开孔带来的密封防护难度提升。从安装边界来看，底部预留的安装法兰边做了沉头孔设计，安装时螺栓头可以完全沉入法兰面以下，不会突出底面影响放置平整度，安装孔的间距适配行业内通用的变换器安装支架尺寸，不需要重新设计安装底座就能直接替换同规格的常规非密封变换器产品。整体外形的长宽高比例经过内部元件排布优化，在容纳三层功率模块、控制板、接线端子排的前提下，尽可能压缩了无效空间，壳体内部预留的走线槽位置，能够让强电动力线与弱电信号线分开排布，减少电磁干扰对控制信号的影响。周圈的密封槽设计在建模时就预留了密封胶条的压缩余量，槽体深度与胶条直径的匹配比例控制在合理范围，既不会因为压缩量过大导致胶条永久变形失效，

　　也不会因为压缩量不足导致密封间隙存在。侧面的分层结构同时也方便后期维护拆解，不需要完全拆开整个壳体，只需要拆开对应层的紧固件就能对对应层的模块进行检修更换，减少维护时的拆装工作量。所有外露的金属边缘都做了倒角处理，避免安装维护时划伤操作人员，也防止密封胶条在装配时被尖锐边缘割破影响密封效果。顶部的大口径主接口对应主动力线缆的进出，小口径接口分别对应不同电压等级的控制信号接线，接口的高度差设计也方便现场接线操作，不会出现接线工具互相干涉的情况。
