做了快十年机械结构设计,经手的环形壳体类零件少说也有上百套,这次拿到这个镂空环形构件的数模时,第一反应是这东西的应用场景比普通的轴承套、密封环要灵活得多,不是那种卡死在某台设备固定工位的标准件。先从实际落地的场景说,这类带均匀周向镂空、内底做高反光处理的环形金属件,最常见的部署位置是光学检测设备的载物台外圈——很多视觉检测工位需要环形布置补光光源,同时要避免壳体本身遮挡光路,周向的等距镂空槽刚好能让侧方的LED光源光线均匀透射到检测区域,不会出现局部暗区,内底的高反光平面还能把底部的漫反射光线向上折返,减少检测面的光照差,比普通的黑色阳极氧化环形载台的光照均匀度能提升三成左右。除了光学检测场景,这类结构也能用到小型台式离心设备的样品架外圈,镂空槽能在设备高速旋转时形成均匀的风阻通道,降低转动时的风噪和紊流,避免样品因为气流扰动出现移位,金属材质的壳体本身的动平衡性能也比塑料件好,长时间高速运转不会出现形变偏移。

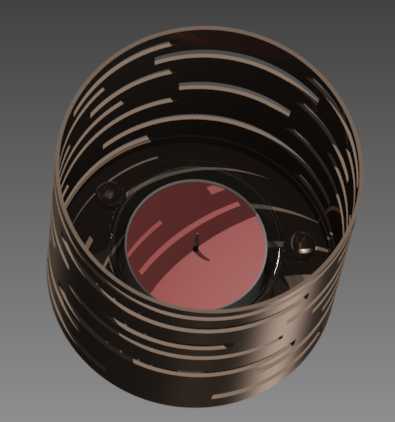

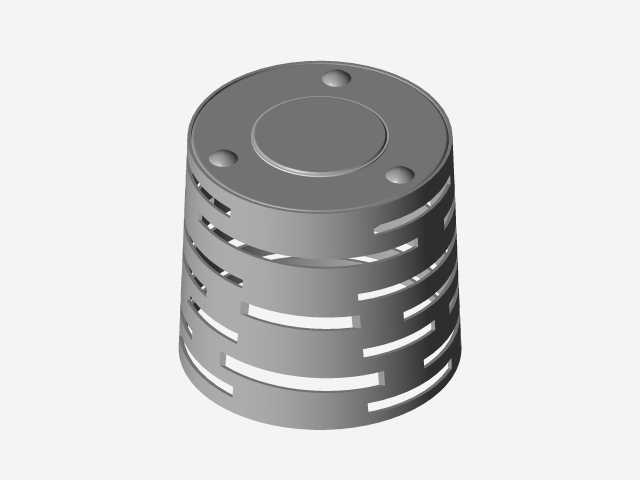

再拆解功能特性,这个构件的主体是双层卷边的环形壳体,侧壁的镂空槽不是等宽的直槽,仔细看数模的截面,每道槽的边缘都做了0.2mm的圆角倒边,没有尖锐的冲切毛刺,这一点在实际生产里很重要——如果是用在光学场景,尖锐的金属边缘会产生不规则的光线衍射,在检测画面里形成杂光条纹,倒圆角之后能把边缘的漫反射控制在合理范围内;如果是用在离心设备场景,无毛刺的边缘也不会勾挂样品的固定绑带或者密封胶条,减少日常维护的麻烦。内底的反光面不是直接贴的反光膜,是和壳体一体加工的平面,表面做了抛光处理之后镀了红铜色的反光层,和侧壁的古铜色氧化层形成色差,这个设计不是为了好看,是因为光学检测里不同颜色的反光层能适配不同的检测物料——比如检测深色的橡胶密封圈时,红铜色的底衬能形成更高的对比度,让视觉算法更容易识别边缘缺陷,比通用的白色或者黑色载台的适配性更强。

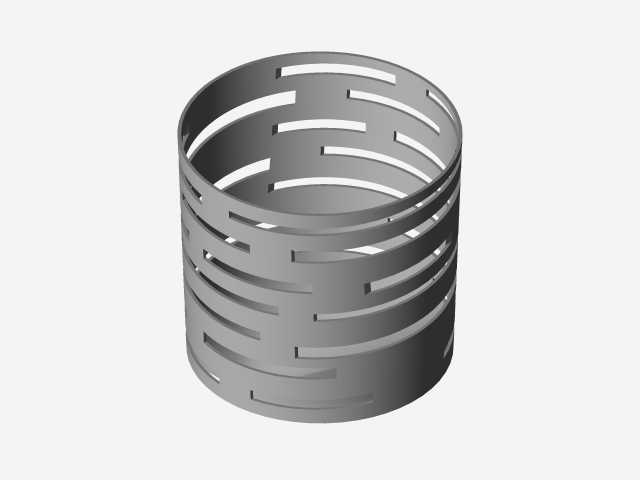

说回设计思路,一开始做这类环形镂空件的时候,很多新手工程师会直接在整环上均匀切槽,忽略了槽位对整体结构强度的影响,这个数模的镂空槽排布是做了错位处理的,相邻两圈的槽位没有在同一条径向线上,这样能避免应力集中在同一条径向截面上,哪怕是用1.2mm厚的薄不锈钢板冲压成型,整体的径向抗形变能力也能达到整环强度的70%以上,完全能满足日常承载10kg以内物料的需求。卷边的设计也有讲究,上下两端的卷边是向内收的0.8mm小圆边,不是向外翻的边,这样整个构件的外轮廓是光滑的圆柱面,安装的时候能直接嵌入设备的安装卡槽里,不需要额外做避让结构,安装公差能控制在0.1mm以内,不会出现卡滞或者旷量。
最后说尺寸和安装边界,从数模的比例推算,这个环形件的外径大概在180mm左右,内径在150mm左右,整体高度是45mm,内底的平面距离下端面的高度是8mm,安装的时候只需要在设备台面上开一个直径181mm的沉台,沉台深度5mm,就能把整个构件嵌进去,不需要额外的螺丝固定——因为侧壁的镂空槽刚好能和卡槽里的弹性定位销卡合,拆卸的时候只需要旋转30度就能把定位销对准槽位取出来,维护的时候比螺丝固定的结构省很多时间。要注意的是安装的时候内底的反光面要和设备的光轴保持垂直,倾斜角度不能超过0.5度,不然反射的光线会出现偏移,影响检测效果,如果是用在离心场景的话,安装前要做动平衡校正,因为镂空槽的加工误差可能会带来微小的重量差,校正到G2.5级别的动平衡精度就能满足每分钟3000转的运转需求,不会出现明显的振动。另外这个构件的侧壁厚度只有1.2mm,安装的时候不能用硬物直接敲击侧壁,不然容易出现局部凹陷,影响镂空槽的位置精度,日常清洁的时候用中性清洁剂擦拭就行,不能用强酸强碱的溶剂,不然会破坏内底的反光镀层,影响使用效果。
