偏心传动执行机构结构设计方案

　　在自动化生产线的间歇送料工位、小型专用机床的进给驱动单元、包装设备的周期性推料模块中，这类偏心传动执行机构是实现旋转运动到特定规律往复运动转换的核心部件，相比常规曲柄滑块结构，它的集成度更高，能在狭小安装空间内完成动力输入与运动输出的整合，不需要额外搭建连杆支撑架构，大幅缩减配套安装支架的设计与加工成本。

　　从实际使用场景来看，这类机构常被用在行程不大但对输出端运动轨迹有严格要求的工位，比如小零件的分拣拨料、印刷设备的辊筒间隙微调、检测设备的探针往复驱动，它的输出轴运动规律完全由偏心腔内部的偏心距决定，不会像外置连杆结构那样因为铰接点磨损出现行程偏差，长期运行的运动精度保持性更好。

　　设计这套结构的时候，首先要确定的是输出端的行程需求，偏心距的数值直接决定输出轴的往复行程，内部偏心套与输入轴的配合选用过渡配合加键连接的方式，避免长期交变载荷下出现配合松动；输入轴的上端伸出段做了扁位结构，方便和联轴器、同步带轮这类动力输入件连接，不需要额外加工复杂的连接结构，现场装配的时候能快速完成动力端对接。

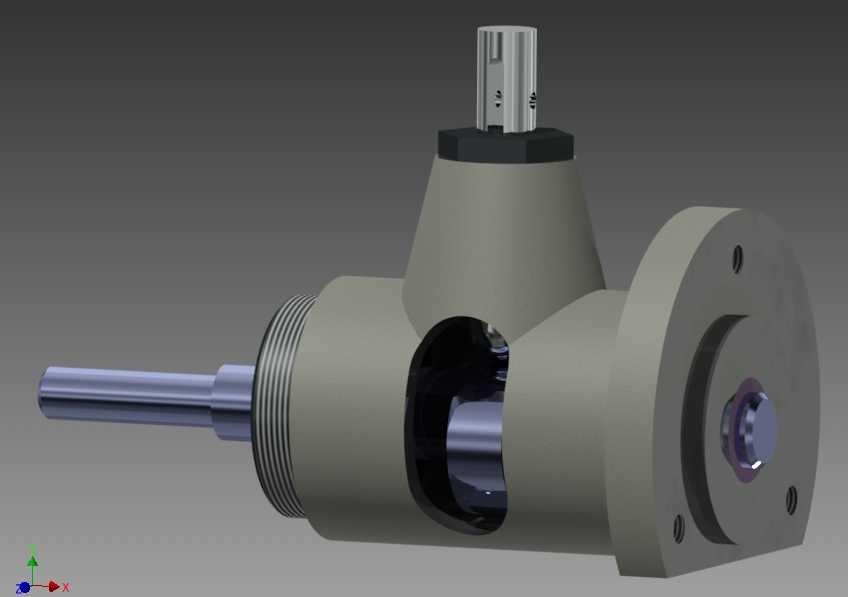

　　主体壳体采用锥段加直筒的过渡结构，锥段的作用是给内部偏心旋转部件留出足够的运动空间，同时提升壳体的结构刚性，避免高速运转时出现壳体共振；直筒段外侧加工的外螺纹是用来和安装面板做锁紧固定的，装配时可以根据实际安装深度调整旋入长度，适配不同厚度的设备安装板，不需要额外定制不同长度的安装隔套。右侧的法兰安装面是备用安装接口，当设备安装空间不适合螺纹旋入固定时，可以通过法兰上的四个安装孔用螺栓直接固定在设备立板上，两种安装方式兼容不同的设备布局需求，不需要对主体结构做修改就能适配两种安装场景。

　　输出轴从壳体左侧伸出，轴端做了阶梯轴设计，不同轴径段可以用来安装轴承、连接执行拨叉或者推头，轴肩位置可以直接顶住配套轴承的内圈，省去了额外的轴用挡圈定位，减少装配零件数量；壳体上的开窗结构不是单纯为了减重，日常维护时可以直接通过开窗观察内部偏心部件的润滑状态、磨损情况，不需要完全拆解机构就能完成润滑脂的补充，大幅降低后期维护的停机时间。

　　安装边界方面，左侧输出轴的同轴度要和设备上被驱动部件的运动方向保持平行，安装时要保证螺纹旋入段或者法兰贴合面的垂直度，避免输出轴出现额外的径向载荷，加剧轴封和轴承的磨损；上端输入轴的动力连接要保证同轴度误差在0.1mm以内，防止偏心载荷传递到壳体内部，造成偏心套的异常磨损。内部的腔体空间预留了足够的润滑脂存储容积，正常工况下一次性加注润滑脂可以满足半年以上的运行需求，不需要频繁维护。

　　在结构细节处理上，所有轴的伸出端都设计了轴封安装位，能有效阻挡车间内的粉尘、切削液进入壳体内部，保护内部的偏心配合面和轴承；壳体右侧的端盖用内六角螺栓固定，拆解时只需要拧下端盖螺栓就能取出内部的偏心组件和输入轴，维修更换易损件的时候不需要把整个机构从设备上拆下来，大幅提升维修效率。这类机构的运动特性是输出端的运动速度随偏心转角做正弦规律变化，在行程端点位置会自然减速，不会出现刚性冲击，非常适合用来驱动易碎工件的推送工位，不会因为运动冲击造成工件表面损伤。
