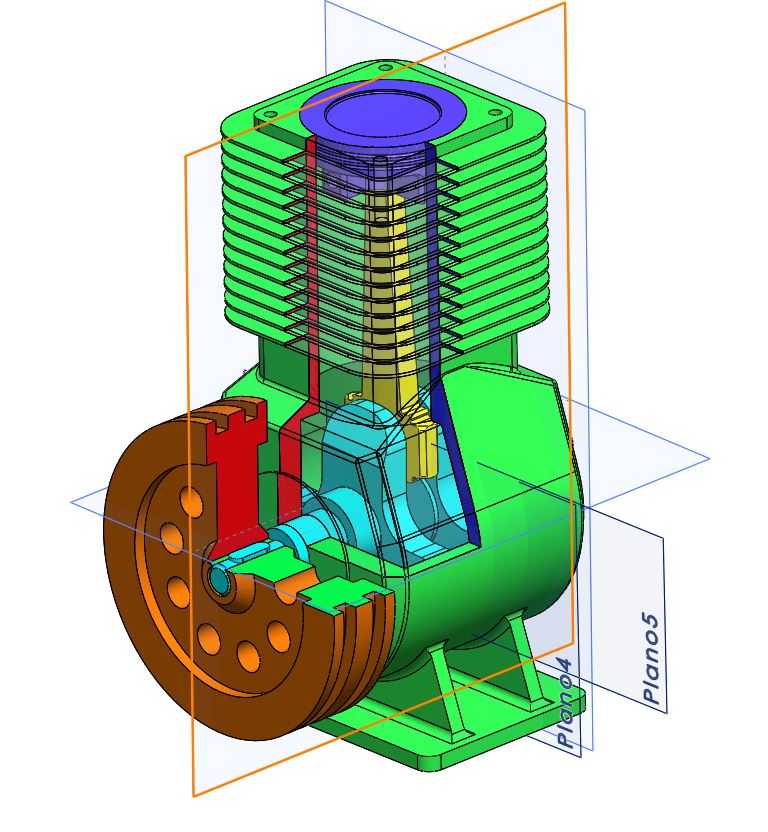

汽车单缸往复式内燃机剖面结构

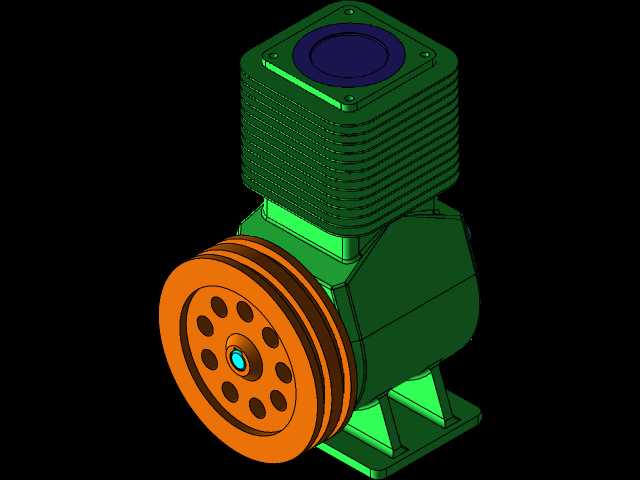

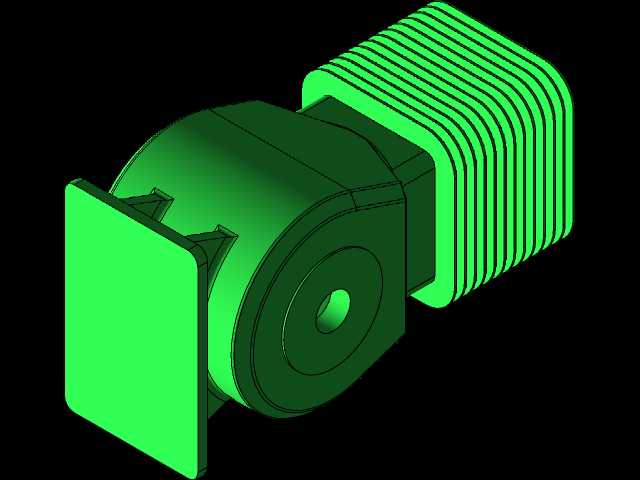

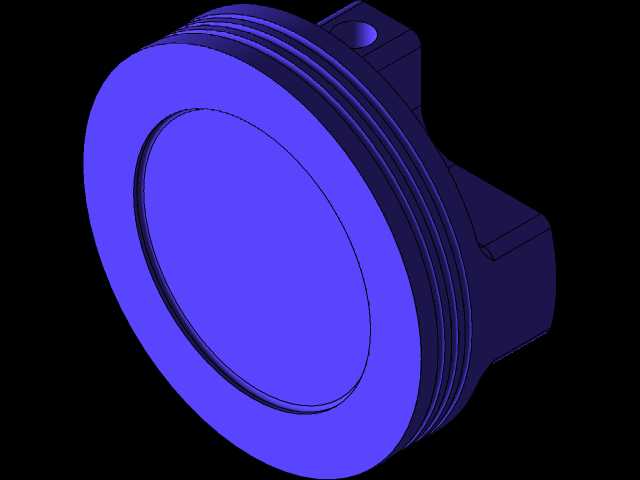

　　这套剖面结构还原的是小排量单缸往复式内燃机的完整装配关系，这类动力单元常搭载在轻型代步车、小型园林作业机械、便携发电机组上，作为整套设备的动力输出核心，需要在紧凑的安装空间内完成化学能到旋转机械能的稳定转换。从结构布局来看，上部的散热鳍片采用等距环形阵列排布，鳍片厚度与间距经过匹配计算，在自然风冷工况下能保证气缸壁工作温度维持在合理区间，避免过热导致的润滑失效、零件热变形卡滞问题，鳍片根部做了圆角过渡，减少应力集中的同时也提升了铸造环节的成品率。气缸内部的活塞与缸壁配合间隙严格控制在微米级，活塞环组分别承担气密封、油刮除的功能，保证燃烧室内的高压燃气不会下窜到曲轴腔，同时曲轴飞溅的润滑油不会进入燃烧室参与燃烧，

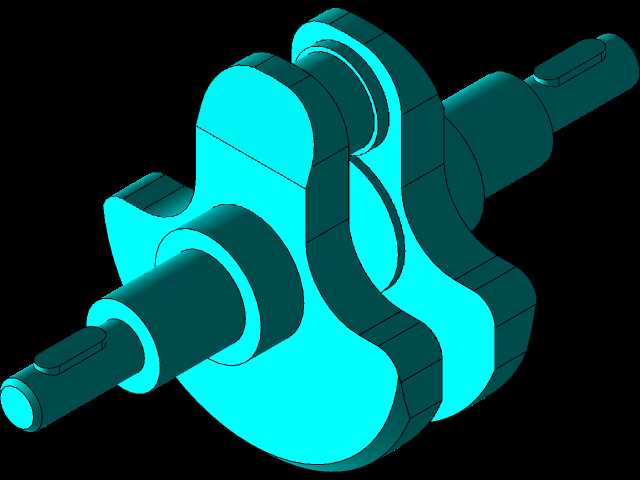

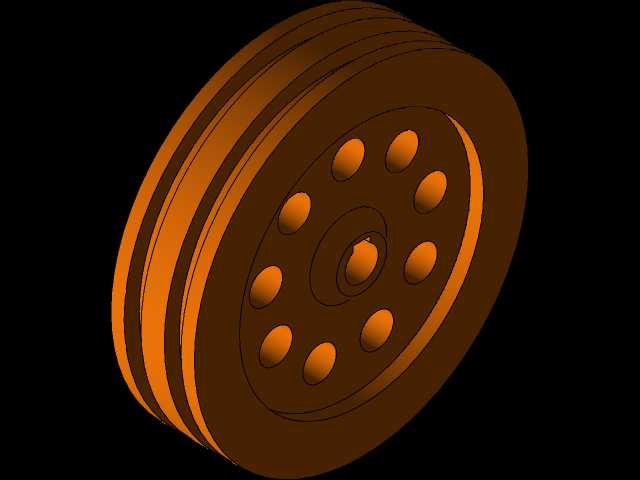

　　减少积碳生成与机油异常损耗。中部的曲柄连杆机构将活塞的上下直线往复运动转换为曲轴的旋转运动，连杆大头与曲轴曲柄销采用轴瓦配合，小头通过活塞销与活塞连接，两处铰接位置都预留了合理的配合间隙，保证运动过程中润滑油膜能稳定形成，降低摩擦副的磨损速率。剖面展示的配气结构布置在气缸上部，通过凸轮轴驱动气门的定时开闭，匹配活塞的运动行程完成进气、压缩、做功、排气四个工作循环的时序配合，气门弹簧的刚度经过匹配，保证高转速工况下气门不会出现飞脱、落座冲击过大的问题。从安装边界来看，整机下部的支撑脚预留了标准螺栓安装孔，孔位间距适配通用小型动力的安装机架尺寸，输出轴端的轴径、键槽尺寸符合通用配套规范，可直接对接发电机、传动箱、作业机具等负载端，

　　不需要额外做转接结构设计。建模过程中对所有运动件的运动行程做了干涉检查，活塞运行到上止点、下止点位置时，与气缸盖、曲轴平衡块的安全间隙都在合理范围内，连杆摆动过程中不会与气缸内壁、曲轴箱侧壁发生剐蹭，所有密封面的平面度、压紧力分布都做了模拟验证，保证装配后不会出现燃气、润滑油、冷却液的渗漏问题。这类剖面模型在做产品结构展示、装配工艺培训时，能让观察者直观看到内部零件的装配层级与运动逻辑，不需要拆解实体样机就能清晰理解各部件的功能关联，对于新入职的结构设计人员、产线装配人员来说，能快速建立对单缸内燃机整体结构的认知，减少前期培训的实物拆解成本。
