多芯航空插头接插件三维结构设计

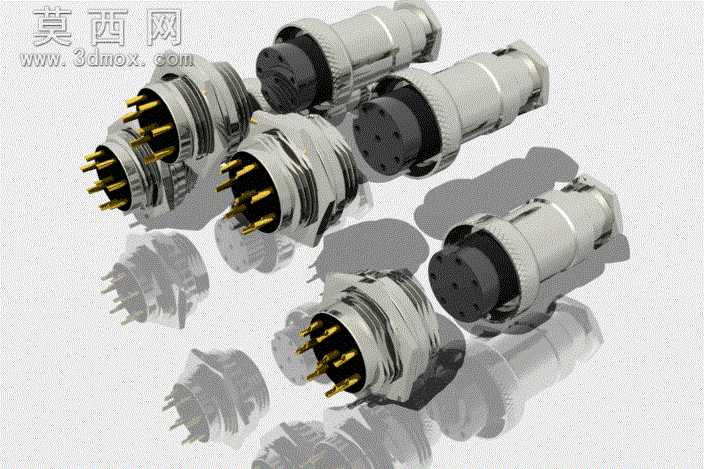

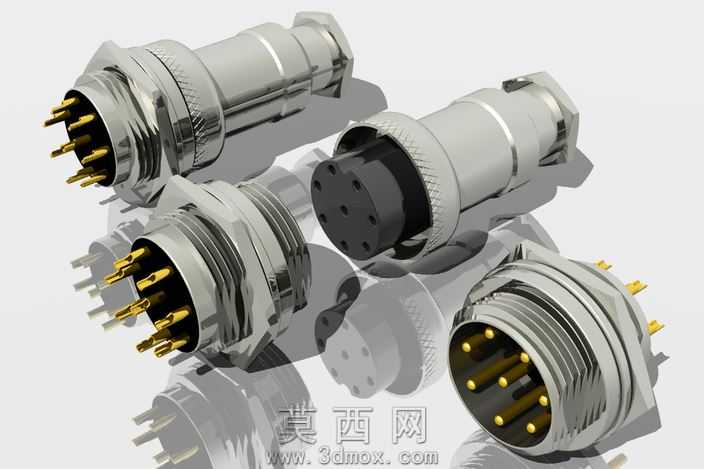

本作品为多芯圆形航空接插件的三维建模设计，建模过程中严格遵循工业电连接器的通用设计规范，先通过草图绘制完成插针基座、金属外壳、锁紧套、绝缘内芯等核心部件的轮廓绘制，再通过拉伸、旋转、阵列、切除等特征操作完成单个零件的精细化建模。建模阶段重点还原了接插件的插拔配合结构：公头端的镀金插针按照圆周等距阵列排布，插针根部设计有防松定位凸台，与绝缘内芯的卡槽过盈配合，避免插针在插拔过程中出现偏移松脱；金属外壳采用滚花防滑设计，外壳表面的菱形滚花纹理通过纹理贴图结合凹凸映射实现，还原金属机加工后的真实触感，外壳尾部设计有电缆锁紧螺纹结构，可配套电缆格兰头实现进线端的密封固定。母头端的插孔组件与公头插针一一对应，插孔内部设计有弹性收口结构，保证插合后接触电阻稳定，连接可靠。渲染阶段采用金属材质与工程塑料材质分层赋予：外壳部分使用哑光镀铬金属材质，调整反射粗糙度参数模拟不锈钢车削加工后的细腻金属质感，插针部分使用高反射镀金材质，突出导电部件的金属光泽，绝缘内芯使用黑色阻燃PBT工程塑料材质，添加细微的磨砂颗粒质感还原工程塑料的真实表面状态。场景搭建采用浅灰色哑光地面作为承载，添加柔和的区域光与环境反射光，通过多角度布光突出接插件的结构层次，同时生成透明反射倒影增强画面的真实感，完整呈现公头母头对插状态、拆分状态的结构细节，清晰展示接插件内部的绝缘隔离结构、插针排布方式、外壳锁紧配合结构，可用于电连接器选型参考、装配教学演示、机电设备布线方案模拟等场景，建模过程中所有配合尺寸均按照行业通用标准设定，保证虚拟模型与实际工业产品的结构一致性。
