手动螺旋扭力夹紧工装结构设计

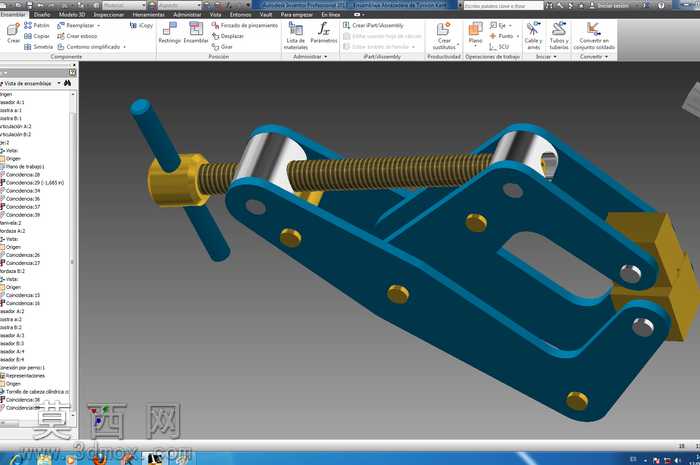

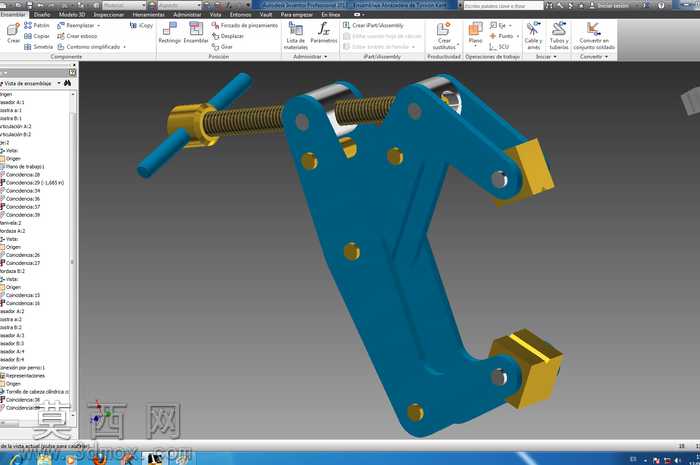

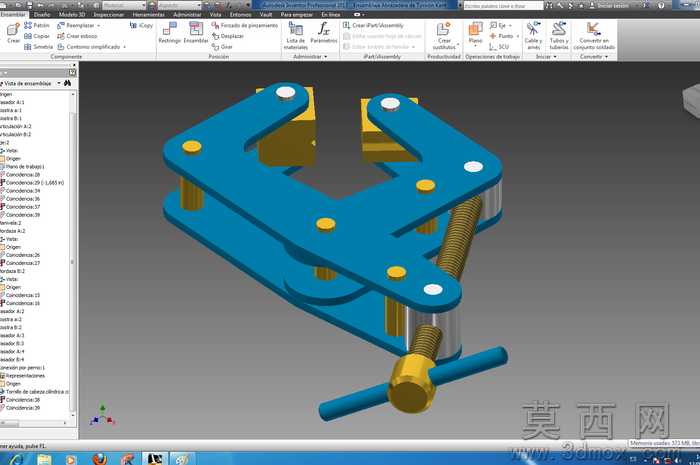

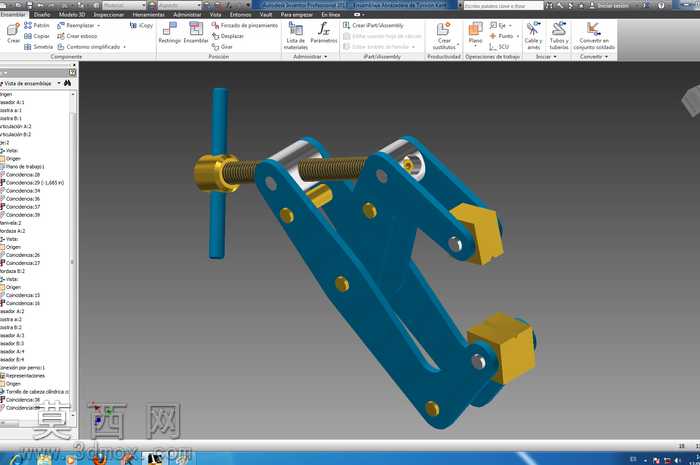

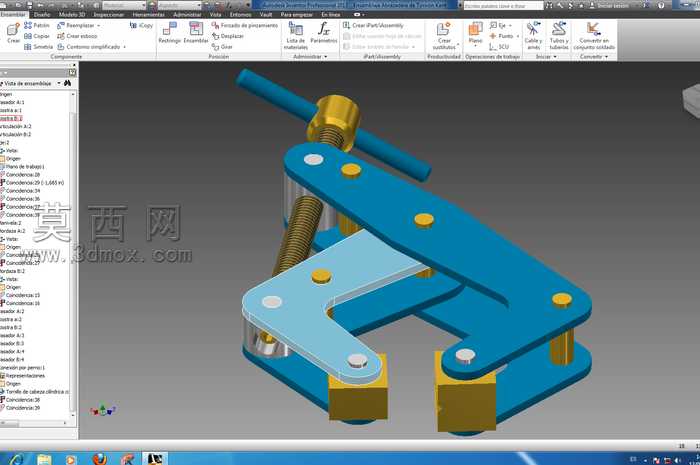

本作品为手动螺旋驱动的扭力夹紧工装三维模型，整体采用Autodesk Inventor完成全参数化建模与装配校验，建模过程中严格遵循机械设计公差配合规范，对每一个零部件的尺寸链进行了完整推演，确保虚拟装配状态下无干涉、运动行程符合设计预期。模型整体以蓝绿色涂装的夹钳主体为核心结构，主体采用多连杆铰接式布局，通过多组圆柱销实现各臂段的转动连接，铰接位置均设计有同轴的衬套安装位，可在实际生产中加装耐磨衬套提升铰接部位的使用寿命，降低反复开合带来的磨损损耗。驱动部分采用梯形螺纹传动结构，配套T型手摇柄实现手动施力，螺纹副位置设计有铜质螺母嵌件，通过金色金属材质区分耐磨传动部件与主体结构件，既符合实际加工中的材料选型逻辑，也在渲染呈现时清晰区分不同功能模块。夹头位置设计有两块方形压块，压块与夹臂之间同样采用铰接连接，可在夹紧过程中自动适配被夹持工件的表面角度，保证夹持面贴合度，避免硬接触造成的工件表面压伤或夹持滑脱问题。渲染阶段对不同部件赋予了差异化材质：主体结构件采用哑光喷塑金属材质，还原工业工装的表面质感；传动螺杆、铰接销、手摇柄采用光亮镀锌钢材材质，突出机加工零件的金属光泽；铜螺母、压块部位采用对应的黄铜与硬质合金材质，通过材质粗糙度、反光度的参数调整，让整体装配效果层次分明，清晰展现各部件的功能分区。设计思路上围绕手动夹紧场景的操作便捷性与夹持稳定性展开，利用螺旋传动的自锁特性保证夹紧后不会自行松脱，结合连杆机构的力放大效应，让操作人员仅需施加较小的手摇力即可获得足够的夹持扭力，整体结构紧凑无冗余部件，既可以作为钳工装配工位的通用夹持工装使用，也可经过尺寸调整后适配专用生产工位的定位夹紧需求，模型完整保留了所有零部件的建模参数与装配约束关系，可直接用于工程图导出、运动仿真验证或后续的结构优化迭代。
