双柱带弧形连接结构机械紧固连接件

项目分类:通用五金配件 发布时间:2022-01-21 ID:511965
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件
  • 双柱带弧形连接结构机械紧固连接件

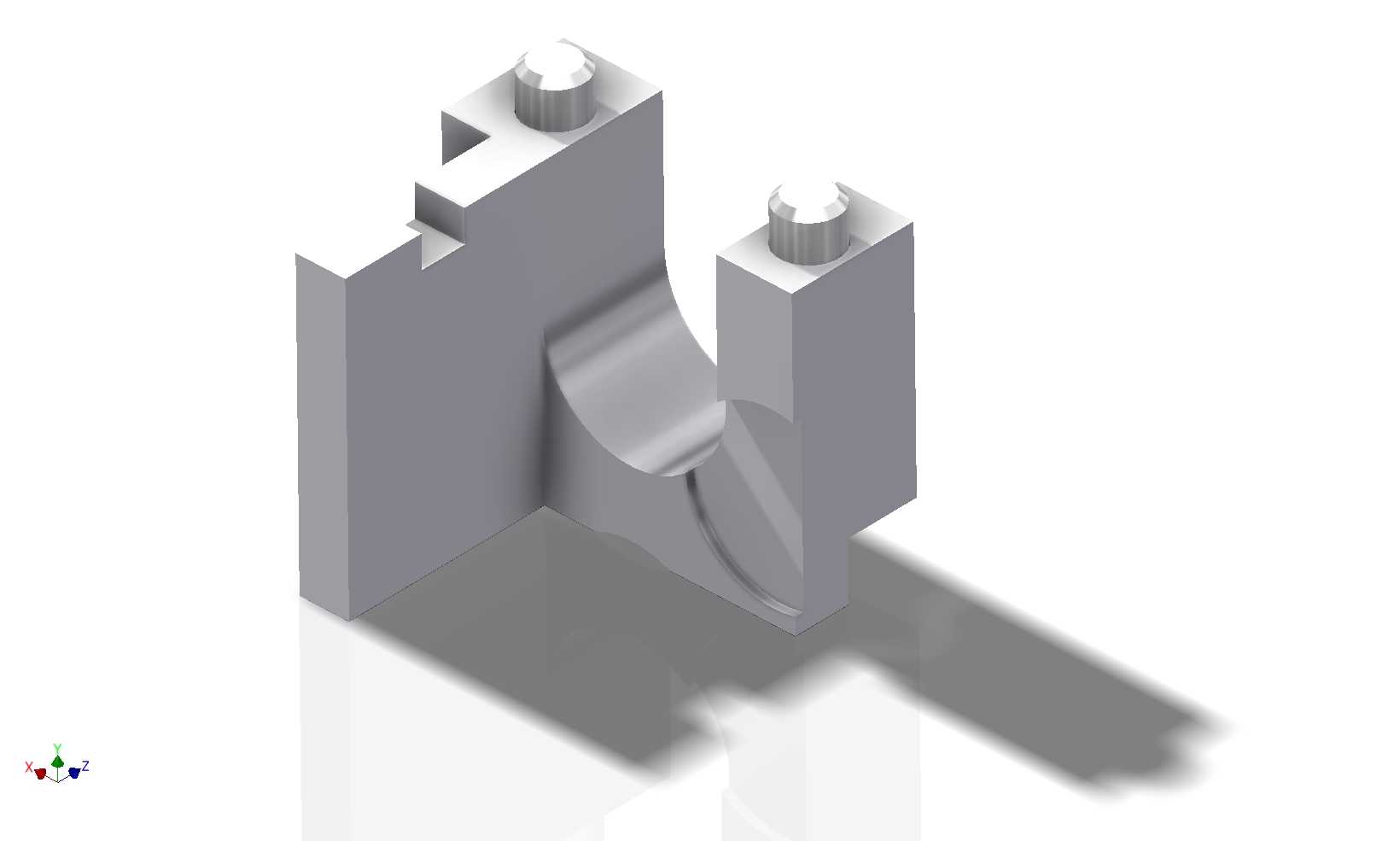

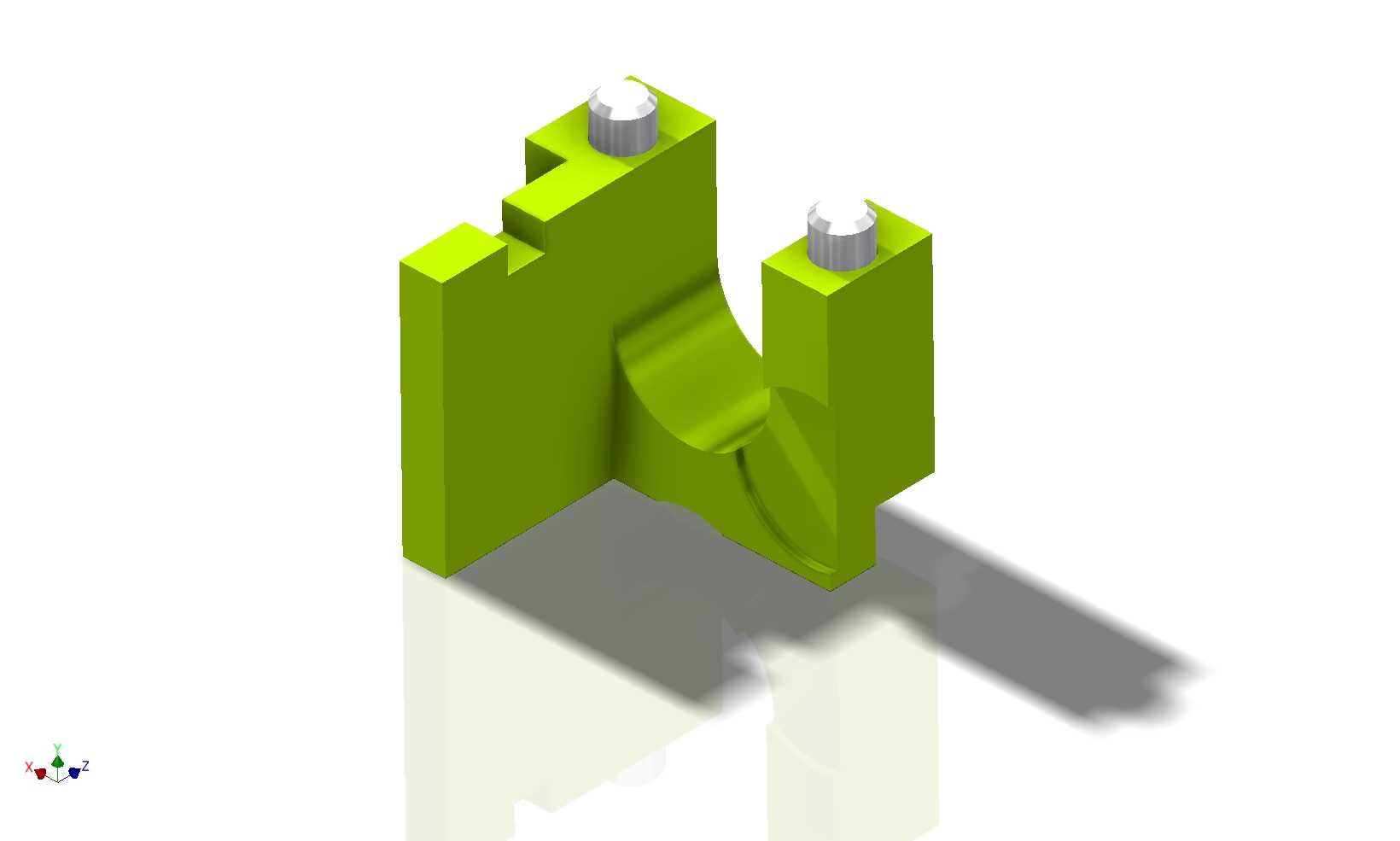

  这类双柱带弧形过渡连接的结构件,在轻工装配、小型工装夹具、输送线旁侧定位工位上的应用十分普遍,日常做设备改造、非标治具搭构时经常会用到同类型的零件。从结构功能来看,两个带顶部安装柱的立式支脚承担主要的承载与定位作用,顶部的柱体可以直接穿入对应配合件的预制孔位,实现快速对位,不需要额外做定位销的配装工序,能减少现场装配的配钻工作量。中间的弧形连接段不是单纯的造型设计,一方面是为了规避相邻部件的运动干涉,在很多带摆臂、往复动作的工位上,直线型的连接筋会挡住运动件的行程,弧形内凹的轮廓刚好能给运动部件留出足够的安全间隙,避免运行过程中出现剐蹭、卡滞的问题;另一方面弧形的曲面过渡能降低直角连接处的应力集中系数,相比直角拼接的结构,在承受侧向冲击载荷的时候,应力不会在拐角处持续累积,能有效提升零件的抗疲劳寿命,在频繁受振动的工位上使用时,不容易出现根部断裂的问题。

  设计这类零件的时候,首先要确认的是安装边界尺寸:两个支脚的中心距必须和配套安装板的孔位完全匹配,公差一般控制在±0.05mm以内,否则现场安装时会出现孔位错位,强行锁附会产生额外的装配应力,长期使用会导致零件变形。顶部安装柱的外径要和配合件的安装孔做基孔制配合,常规工况下选H7/g6的间隙配合就可以满足拆装需求,如果是需要精确定位的工位,可以调整为H7/k6的过渡配合,保证定位精度不会因为频繁拆装出现偏差。支脚的侧壁上预留的卡槽结构,是用来嵌入限位挡片或者传感器安装片的,卡槽的宽度要和常用的1.5mm、2mm厚度的钣金挡片匹配,槽深控制在3mm左右,既能保证挡片嵌入后不会轻易脱出,也不会因为槽过深削弱支脚本身的结构强度。

  零件的底部安装面需要做平面度处理,平面度公差控制在0.02mm以内,安装时和基板贴合不会出现缝隙,锁附螺丝后不会产生翘曲变形。弧形连接段的壁厚要和两侧支脚的壁厚保持一致,避免注塑或者铣削加工时出现壁厚不均导致的缩痕、应力变形问题,如果是采用金属材质铣削加工,弧形面的表面粗糙度要达到Ra3.2,减少应力集中点;如果是采用工程塑料注塑成型,弧形段要做均匀的圆角过渡,避免注塑时出现填充不满、熔接痕的缺陷。

  在实际使用场景中,这类零件常用来作为小型门把手的安装基座、线束的固定支架、箱柜内部的隔板支撑件,也可以作为小型工装的夹紧点位固定座,侧面的卡槽可以快速插入检测用的触发挡片,配合光电传感器实现工位的到位检测。安装时只需要将底部贴合安装基面,从底部穿入沉头螺丝锁附,再将顶部的两个柱体对准上层部件的安装孔压入,就可以完成装配,不需要复杂的调试工序,替换维护也十分便捷,单个零件损坏时可以直接拆卸更换,不需要拆解整个关联组件,能大幅降低设备的维护停机时间。做三维建模的时候,要注意弧形连接段和两侧支脚的相切约束,不能出现曲面接痕,安装柱的顶部要做小角度的导入倒角,方便装配时快速对准孔位,所有的棱边都要做0.5mm的去毛刺倒角,避免安装时划伤操作人员或者配套的线束、软管部件。
