通风散热型汽车钻孔制动盘结构设计

　　在乘用车、轻型商用车的行车制动系统中，制动盘是承担车辆减速、驻车制动核心功能的摩擦偶件，直接决定整车制动效能的稳定性与连续制动工况下的抗热衰退能力。日常行驶过程中，制动卡钳的摩擦片从两侧夹紧制动盘摩擦面，通过摩擦力将车辆行驶的动能转化为热能耗散，实现车速控制与停车动作，尤其在山区长下坡、城市拥堵路段频繁制动的场景下，制动盘的散热能力直接关系到制动系统的可靠性，一旦热负荷超出材料耐受阈值，就会出现制动踏板变软、摩擦系数骤降的热衰退现象，严重时甚至引发制动失效风险。

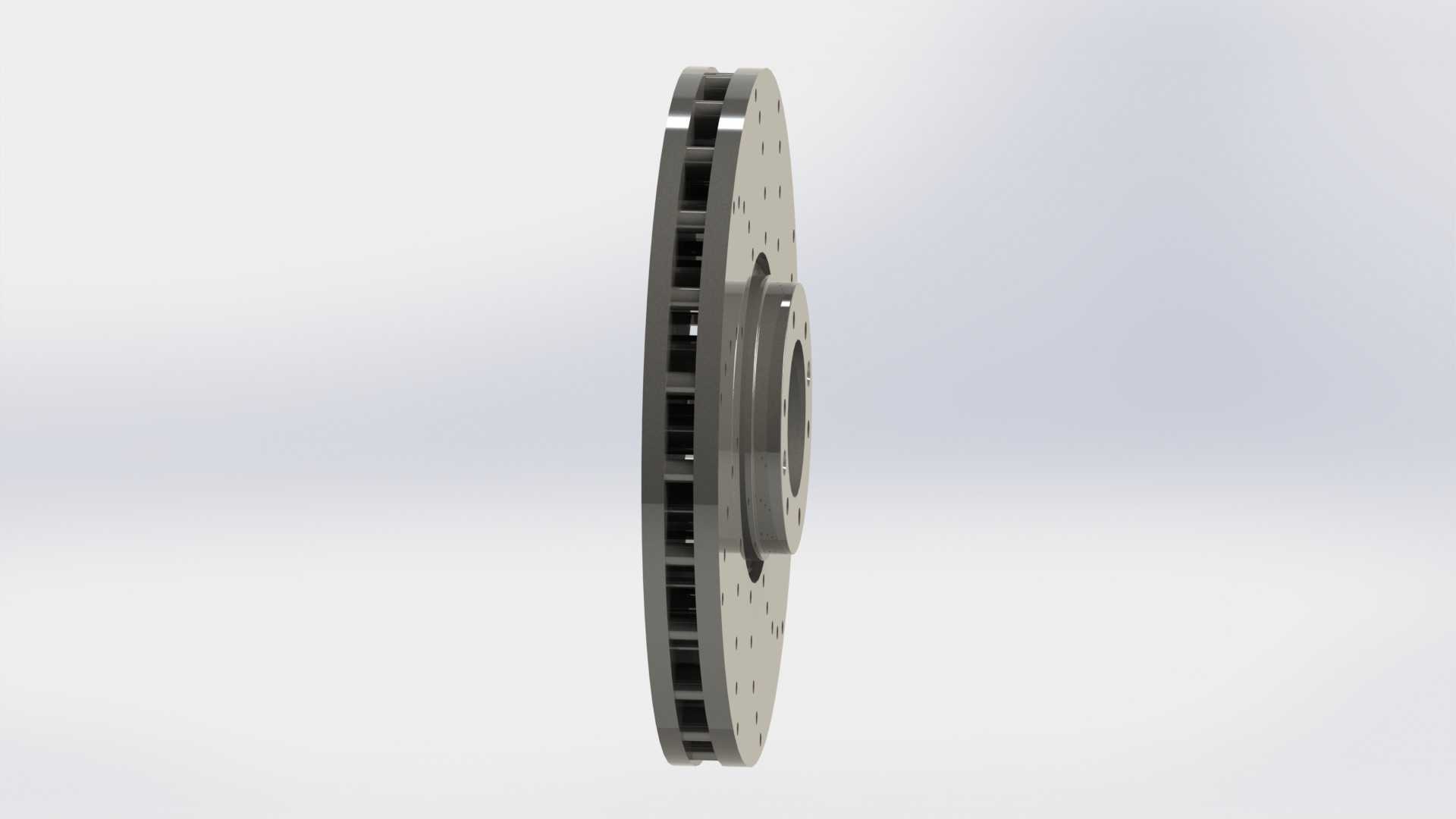

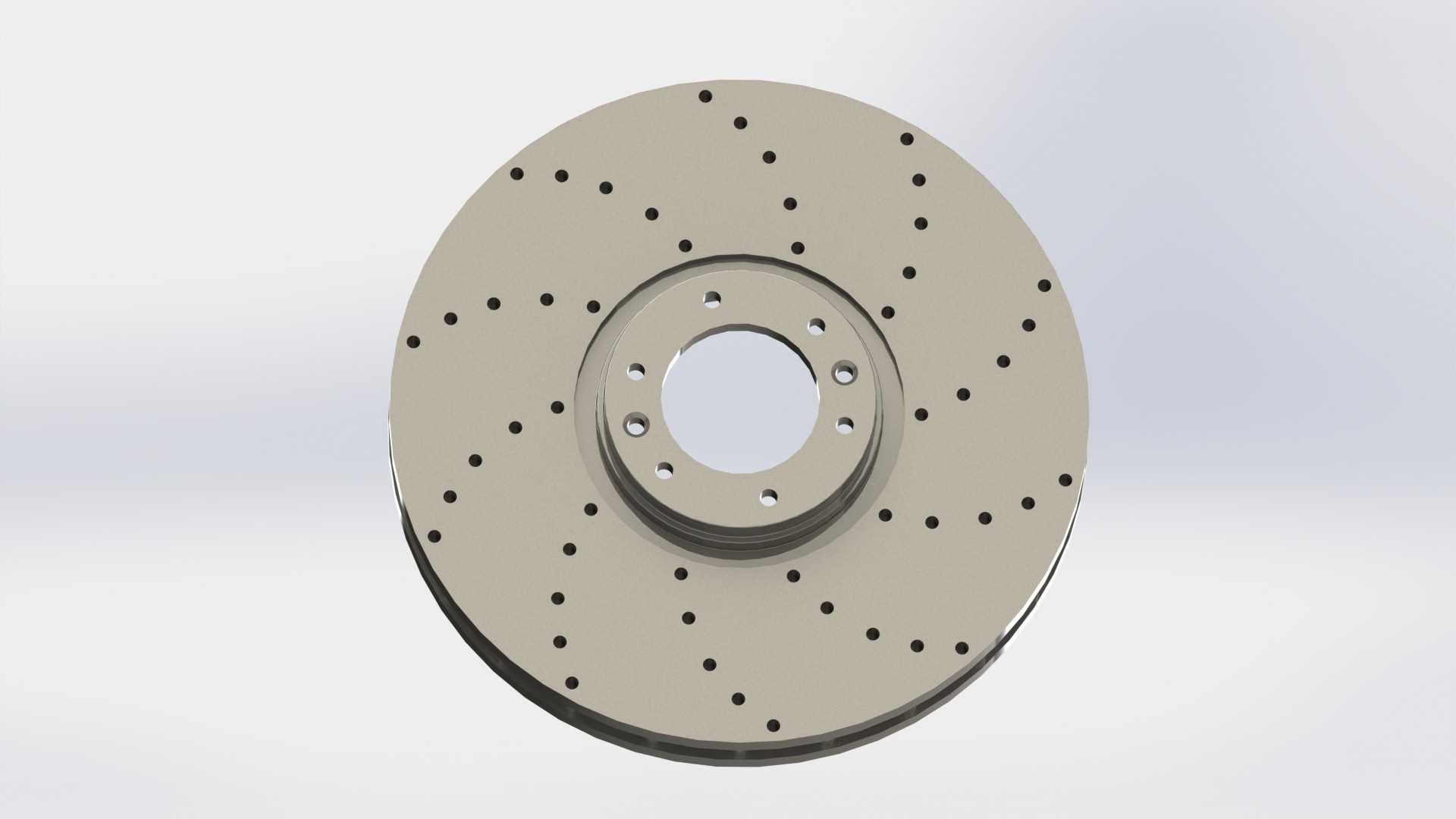

　　这款制动盘采用典型的分体式结构设计，整体由摩擦工作环、中心安装毂、内部通风导流结构三部分组成。摩擦工作环的环形端面上均匀分布多组径向排列的钻孔，这些钻孔并非简单的减重设计，一方面可以在制动过程中快速打散摩擦面与刹车片之间形成的气膜，避免高速制动时气膜导致的摩擦系数下降，另一方面可以为摩擦产生的高温提供额外的散热通道，同时能够及时排出摩擦片磨损产生的磨屑，减少磨屑在摩擦面之间形成的三体磨损，延长摩擦片与制动盘自身的使用寿命。钻孔的排布经过径向错位设计，避免同半径位置连续钻孔导致摩擦环局部强度不足，同时保证摩擦片在整个工作行程中都能与完整的摩擦面接触，不会出现制动抖动、踏板脉动的问题。

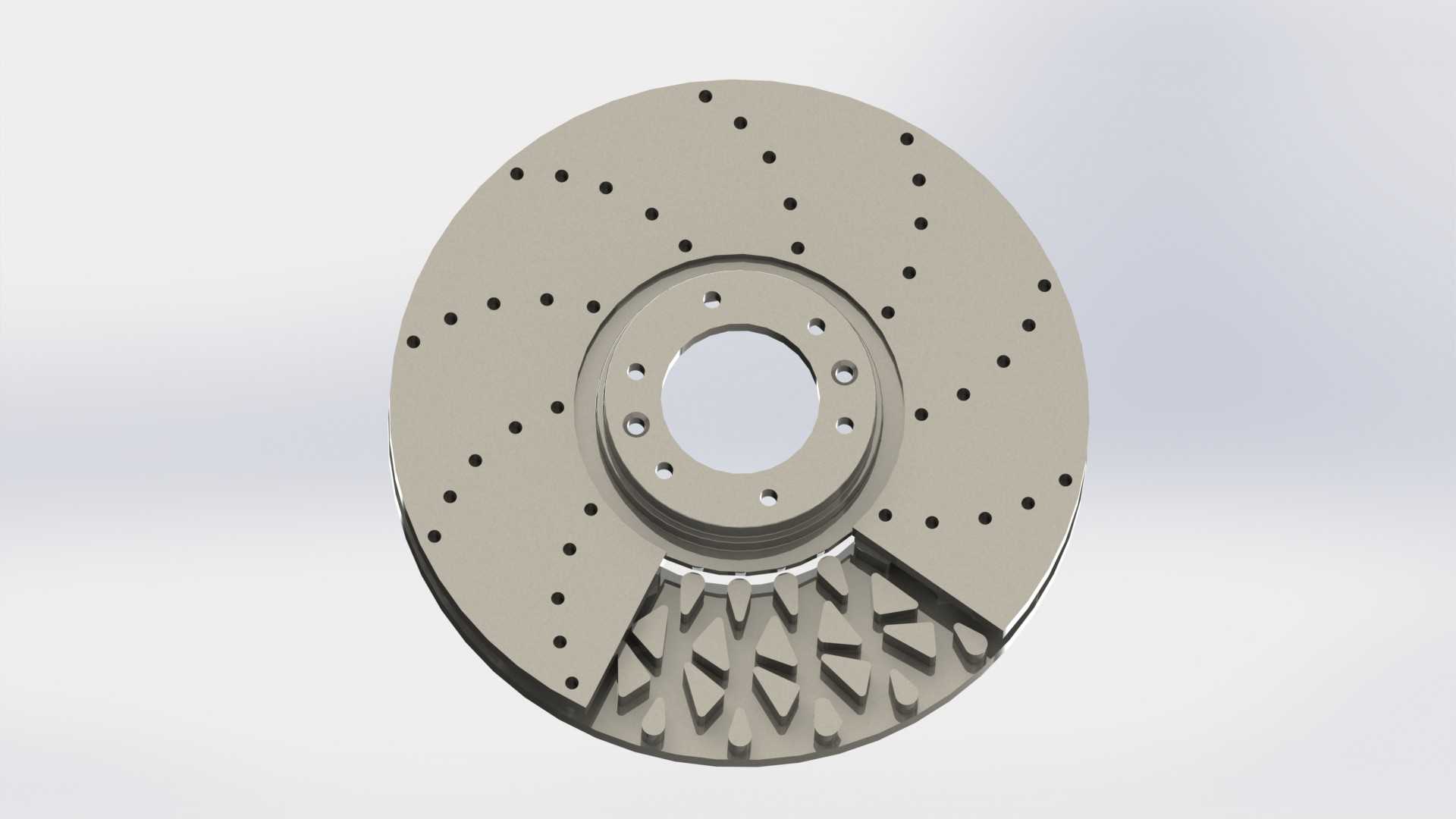

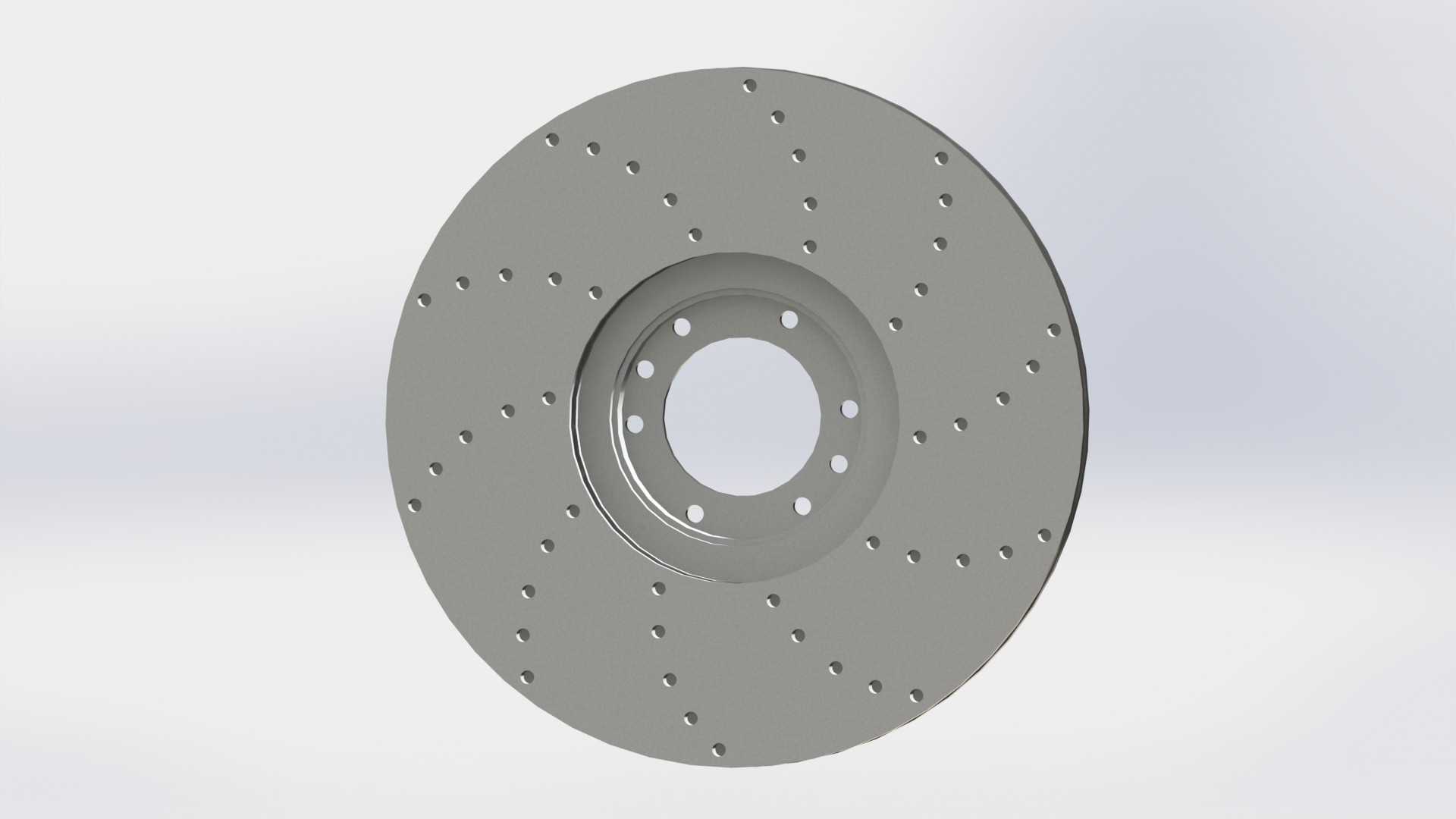

　　中心安装毂采用一体化铸造后机加工成型，毂体上均匀分布6个安装螺栓孔，孔位精度按照整车装配的形位公差要求设计，螺栓孔周边设计有局部凸起的加强凸台，分散螺栓紧固时的局部压应力，避免长期使用后安装孔出现变形、松动。安装毂与摩擦工作环之间通过径向布置的导流筋连接，这些导流筋同时承担结构连接与通风散热的双重作用，相邻导流筋之间形成沿径向向外的通风道，当车辆行驶时，制动盘随车轮转动，离心力会带动空气从中心毂附近的进风口流入通风道，沿径向快速流出，持续带走摩擦环传导过来的热量，相比实心制动盘，这种带内部通风道的结构散热效率可以提升40%以上，能够更好适应连续制动的工况需求。

　　从安装边界来看，这款制动盘的中心定位孔尺寸匹配主流乘用车的轮毂轴头配合公差，安装孔的节圆直径符合对应车型的转向节安装尺寸，摩擦环的外径尺寸适配16-17寸轮毂的安装空间，摩擦面的厚度预留了足够的磨损余量，满足整车全生命周期内的使用磨损需求，不需要提前更换。设计过程中充分考虑了不同工况下的应力分布，在摩擦环与安装毂的连接位置做了圆弧过渡处理，避免制动过程中热应力与机械应力叠加导致的应力集中，减少制动盘在冷热交变工况下出现开裂的风险。摩擦面的平面度、端面跳动量都按照制动系统的高精度要求设定公差范围，保证制动过程中摩擦片与制动盘完全贴合，不会出现局部偏磨、制动异响的问题。

　　实际装车应用中，这款钻孔通风式制动盘相比普通实心盘，在连续10次从100km/h到0的全力制动测试中，制动盘的最高工作温度可以降低15%左右，热衰退后的制动效能保持率提升20%以上，同时钻孔结构能够在雨天行车时快速排走摩擦面之间的水膜，缩短湿地制动距离。导流筋的角度设计经过优化，在低速行驶时也能形成足够的通风量，避免城市低速跟车频繁制动时热量累积。安装时只需要将中心孔对准轮毂轴头定位，螺栓按照规定扭矩对角紧固即可，与传统制动盘的安装流程完全兼容，不需要对原车卡钳、轮毂结构做任何改装，适配性较强。
